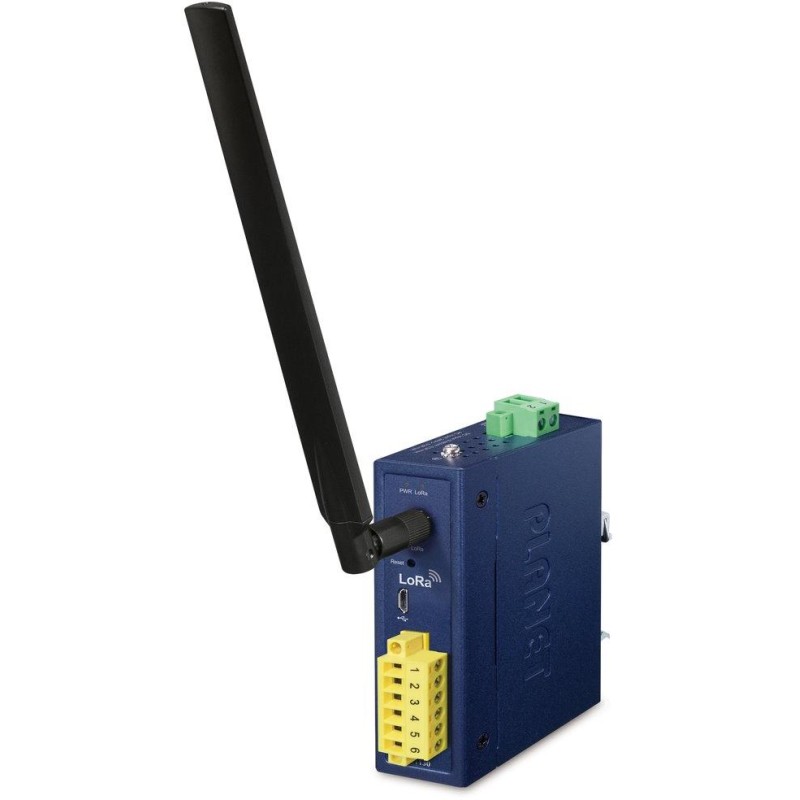

PLANET LN1130
Industrieller LoRa- Knotencontroller zur Überwachung und Steuerung von Geräten wie Temperatursensoren, Zugangskontrollsystemen und Sicherheitssystemen. Er verfügt über je eine RS-232- und eine RS-485-Schnittstelle, die die Bereitstellung und den Austausch in LoRaWAN-Netzwerken vereinfachen.
Mit seinem Industriedesign und dem IP30-Metallgehäuse eignet sich der LN1130 für vielfältige Einsatzmöglichkeiten in Innenräumen, beispielsweise in der Smart Industry, der Gebäudeautomatisierung usw.
Kommunikationsschnittstelle:
- 1× RS-232, transparent
- 1× RS-485, Modbus RTU
- Micro-USB-Konfiguration (PC-Software)
Der LoRaWAN-Controller LN1130 mit zahlreichen integrierten Industrieschnittstellen verbindet sich mit allen Arten von Sensoren, Messgeräten und anderen Geräten . Er überbrückt außerdem Modbus-Daten zwischen seriellen und Ethernet-Netzwerken über LoRaWAN. Der LN1130 unterstützt das LoRaWAN-Klasse-C -Protokoll und ist somit vollständig kompatibel mit Standard-LoRaWAN-Gateways, einschließlich der PLANET LCG-300 (LCG-300W)-Serie. Er eignet sich ideal für den großflächigen Einsatz von IoT-Anwendungen, wie z. B. Gebäudeautomation, Smart Metering, HLK-Systeme usw. Dank seiner zahlreichen Schnittstellen eignet sich dieser LoRaWAN-Controller ideal für die Modernisierung bestehender Anlagen auf IoT-fähige Systeme.
- Eine serielle RS-232-Schnittstelle und eine serielle RS-485-Schnittstelle für Modbus RTU
- Übertragung über extrem große Entfernungen (bis zu 10 km bei direkter Sicht)
- Kompatibel mit Standard-LoRaWAN-Gateways und Netzwerkservern
- Industrielles Metallgehäusedesign mit großem Betriebstemperaturbereich
- Weiter Eingangsspannungsbereich (DC 9-48 V) oder AC 24 V Eingang
- Kompakte Abmessungen und DIN-Schienenmontage
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Schnittstelle: 1× Micro-USB (Konfiguration), 6-poliger Klemmenblock (1× RS-232, 1× RS-485)
Ausführung: Hutschiene, Wandmontage
Stromversorgung: DC 9–48 V oder AC 24 V
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Schutzart: IP30, Metallgehäuse
Abmessungen: 104 × 70 × 33 mm
Unterstützte LoRaWAN-Bänder:
LN1130-868: IN865, EU868, RU864
LN1130-915: US915, AU915, KR920, AS923
Arbeitsmodus - OTAA/ABP Klasse A/B/C
Handbuch
Weitere Downloads
LoRa ist eines der drahtlosen Netzwerkprotokolle, die in der Welt des IoT (Internet of Things) verwendet werden.
LoRaWAN (Long Range Wide Area Network) ist ein weiteres drahtloses Netzwerkprotokoll mit geringem Stromverbrauch, das für die kostengünstige und sichere bidirektionale Kommunikation im Internet der Dinge entwickelt wurde. Es nutzt ein Band bis zu 1 GHz und die Übertragungsgeschwindigkeit liegt dann zwischen 0,3 kb/s und 50 kb/s .
Die Kommunikation zwischen Endelementen und Gateways erfolgt über verschiedeneFrequenzbänder und Übertragungsraten. Die Wahl der Datenübertragungsrate ist ein Kompromiss zwischen Kommunikationsreichweite und Nachrichtenlänge. Einzelne Kommunikationsströme mit unterschiedlichen Übertragungsraten stören sich nicht gegenseitig (dank der Spread-Spectrum-Technologie) und bilden eine Reihe „virtueller“ Kanäle, um die Kapazität des Gateways zu erhöhen.
Um die Akkulaufzeit des Endgeräts und die gesamte Netzwerkkapazität zu maximieren, verwaltet der LoRaWAN-Netzwerkserver die Übertragungsrate und die HF-Ausgabe für jedes Endgerät einzeln über ein adaptives Datenratensystem (ADR).
LoRaWAN unterscheidet mehrere Geräteklassen:
Klasse A – Endgeräte unterstützen bidirektionale Kommunikation (auf jeden Uplink folgen zwei Datenempfangsfenster)
Klasse B – zusätzlich zum „erzwungenen“ Downlink der Klasse A öffnen Geräte dieser Klasse zu einem festgelegten Zeitpunkt außerordentliche Empfangsfenster
Klasse C – Empfangsfenster sind fast ständig geöffnet und schließen nur beim Senden
