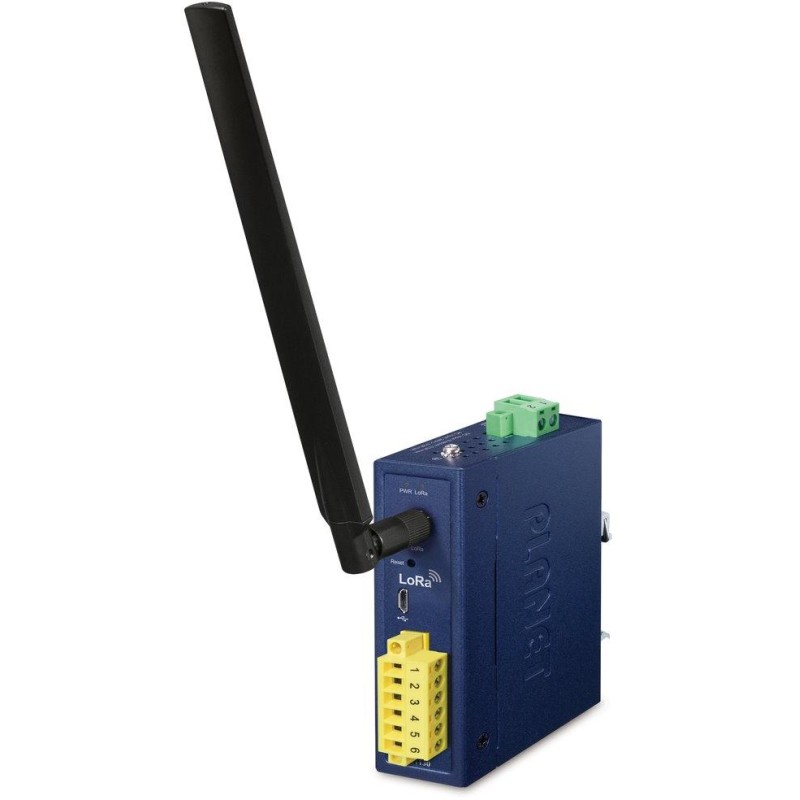

PLANET LN1130
Priemyselná riadiaca jednotka (kontrolér) uzla LoRa , ktorá slúži na monitorovanie a ovládanie zariadení, ako sú teplotné čidlá, systémy kontroly prístupu a bezpečnostné systémy. Obsahuje 1× RS-232 a 1× RS-485 rozhrania, ktoré zjednodušujú nasadenie a výmenu v sieťach LoRaWAN.
Vďaka svojmu priemyselnému dizajnu a kovovému puzdru s krytím IP30 má LN1130 široké využitie vo vnútorných aplikáciách , ako je inteligentný priemysel, automatizácia budov atď.
Komunikačné rozhranie:
- 1× RS-232, transparent
- 1× RS-485, Modbus RTU
- micro USB konfigurácia (PC softvér)
Riadiaca jednotka LN1130 LoRaWAN so vstavanými početnými priemyselnými rozhraniami sa pripája ku všetkým typom senzorov, meračov a ďalších zariadení . Prostredníctvom siete LoRaWAN tiež premosťuje dáta Modbus medzi sériovou a ethernetovou sieťou . LN1130 podporuje protokol LoRaWAN triedy C , aby bol plne kompatibilný so štandardnými bránami LoRaWAN, vrátane radu PLANET LCG-300 (LCG-300W). Je ideálny pre rozsiahle nasadenie aplikácií IoT, ako sú projekty automatizácie budov, inteligentné meranie, systém HVAC atď. Vďaka viacerým rozhraniam môže tento LoRaWAN kontrolér dokonale pomôcť pri modernizácii starších prostriedkov do podoby umožňujúcej IoT.
- Jedno sériové rozhranie RS-232 a jedno sériové rozhranie RS-485 pre Modbus RTU
- Prenos na mimoriadne veľkú vzdialenosť (až 10 km s priamou viditeľnosťou)
- Kompatibilný so štandardnými bránami LoRaWAN a sieťovými servermi
- Priemyselné kovové prevedenie puzdra so širokým rozsahom prevádzkových teplôt
- Široký rozsah vstupného napätia (DC 9–48 V) alebo AC 24 V vstup
- Kompaktné rozmery a montáž na DIN lištu
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Rozhranie: 1× micro USB (konfigurácia), 6pin svorkovnica (1× RS-232, 1× RS-485)
Prevedenie: DIN lišta, na stenu
Napájanie: DC 9–48 V, alebo AC 24 V
Prevádzková teplota: -40 až +75 °C, vlhkosť do 95 %
Krytie: IP30, kovová skriňa
Rozmery: 104 × 70 × 33 mm
Podporované LoRaWAN pásma:
LN1130-868: IN865, EU868, RU864
LN1130-915: US915, AU915, KR920, AS923
Pracovný režim - OTAA/ABP Class A/B/C
Manuál
Ostatné download
LoRa je jeden z bezdrôtových sieťových protokolov používaných vo svete Internet vecí – IoT (Internet of Things).
LoRaWAN (Long Range Wide Area Network) je ďalší z nízkopríkonových bezdrôtových sieťových protokolov navrhnutých pre lacnú a zabezpečenú obojsmernú komunikáciu v internete vecí. Využíva pásmo do 1 GHz a rýchlosť prenosu je potom od 0,3 kb/s do 50 kb/s .
Komunikácia medzi koncovými prvkami a bránami je rozložená na rôznená frekvenčné pásma a prenosové rýchlosti. Voľba rýchlosti prenosu dát je kompromisom medzi komunikačným rozsahom a dĺžkou správy. Jednotlivé komunikačné prúdy s rôznymi prenosovými rýchlosťami spolu neinterferujú (vzhľadom na technológiu rozprestretého spektra) a vytvára sadu „virtuálnych“ kanálov pre zvýšenie kapacity brány.
Aby sa maximalizovala životnosť batérie koncového zariadenia a celková kapacita siete, sieťový server LoRaWAN spravuje prenosovú rýchlosť a RF výstup pre každé koncové zariadenie individuálne, prostredníctvom systému adaptívnej rýchlosti prenosu dát (ADR).
LoRaWAN rozlišuje niekoľko tried zariadení:
trieda A – koncové zariadenia podporujú obojsmernú komunikáciu (každý uplink je nasledovaný dvoma oknami pre príjem dát)
trieda B – okrem „vynúteného“ downlinku triedy A, otvárajú zariadenia tejto triedy mimoriadne prijímacie okná v nastavenú dobu
trieda C – prijímacie okná sú otvorené takmer nepretržite a zatvárajú sa iba pri vysielaní
