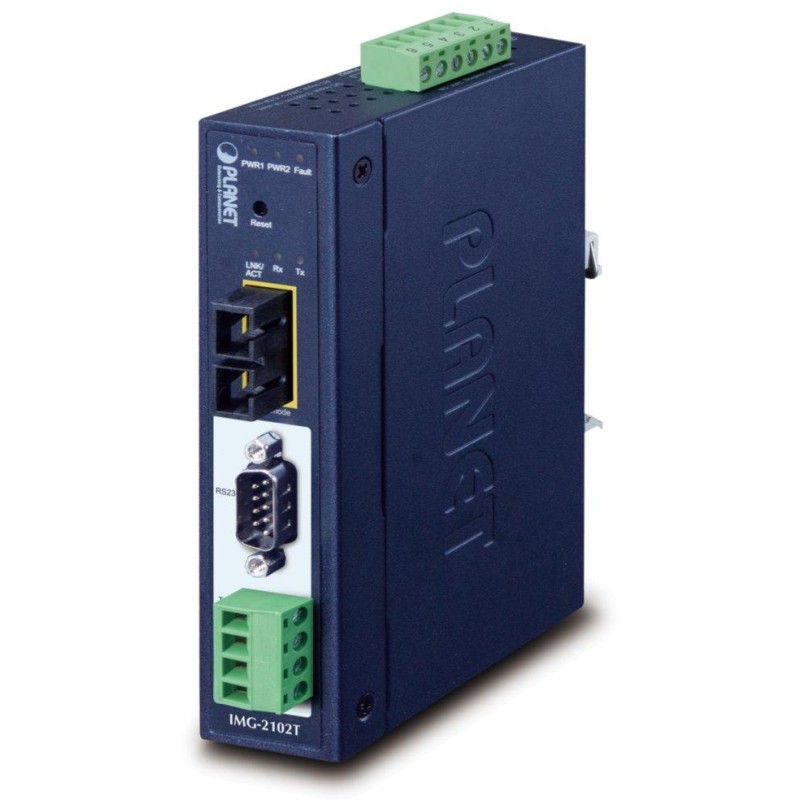

PLANET IMG-2102T
Industrielles MODBUS-Gateway mit Konvertierung von 1x RS-232 (DB9) + 1x 4-poliger Klemmenblock RS-485/422 auf TCP/IP- Protokoll ( Multimode, SC-Duplex, 100Base-FX), Reichweite 2 km . Serielle Kommunikationsart wählbar: RTU/ASCII, Master/Slave.
Redundante Stromversorgung im Bereich DC 9-48 V / AC 24 V , Schutzart IP30 , Hutschienen- oder Wandmontage, Metallgehäuse, Betriebstemperatur -40 bis +75 °C .
Die serielle Kommunikationsübertragung über das IP-Protokoll wird insbesondere zur Datenerfassung, Maschinensteuerung, SCADA/HMI-Systemen und Kamerasteuerung eingesetzt . Sie ersetzt zudem die physische Konvertierung des seriellen Protokolls auf ein anderes Übertragungsmedium. Dadurch wird die Reichweite der seriellen Kommunikation praktisch unbegrenzt erweitert.
Industrial-Ethernet-Geräte sind für anspruchsvolle Betriebsbedingungen mit unterschiedlichsten Betriebstemperaturen, unsicherer Stromversorgung und häufigen Erschütterungen ausgelegt und ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Netzwerkfunktionen:
- 1x serieller DB9-Anschluss (RS-232)
- 1x 4-poliger Klemmenblock (RS-485 / RS-422)
- 1x SC (Duplex), Multimode, Reichweite 2 km, 50/125 µm oder 62,5/125 µm, 100Base-FX
- Web-, Telnet-, VCOM-Dienstprogrammverwaltung, SNMP v1/v2c, SNMP-Trap und UNI-NMS-Verwaltung
- Dienstprogramm zur automatischen Erkennung – Planet Smart Discovery
- LED-Anzeigen zur Betriebsdiagnose
- Parität: gerade, ungerade, keine, Leerzeichen, Markierung
- Übertragungsgeschwindigkeit: 50 bps – 921 kbps
- Protokollunterstützung: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS
- Für Master bis zu 32 Slave-TCP-Verbindungen, für Slave bis zu 32 TCP-Verbindungen
Arbeitsmodi:
- RTU-Master
- RTU-Slave
- ASCII-Master
- ASCII-Slave
Signalanschluss
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422: Tx+, Tx-, Rx+, Rx-, GND
- RS-485 (4 Drähte): Tx+, Tx-, Rx+, Rx-, GND
- RS-485 (2 Drähte): Daten A (+), Daten B (-), GND
Physikalische Eigenschaften:
Anschlüsse: 1x SC-Duplex (Multimode), 1x COM (Typ DB-9) serieller Anschluss (RS-232), 1x 4-poliger Klemmenblock (RS-422/485)
MODBUS-Unterstützung: ja
Schutzart: IP30, Vollmetallgehäuse
Stromversorgung: DC 9-48 V oder AC 24 V externes Netzteil, redundante Stromversorgung, Leistungsaufnahme bis zu 6 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: Überspannungsschutz bis 2 kV, ESD bis 6 kV
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 135 x 87,5 x 32 mm
Gewicht: 386 g
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetethische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
