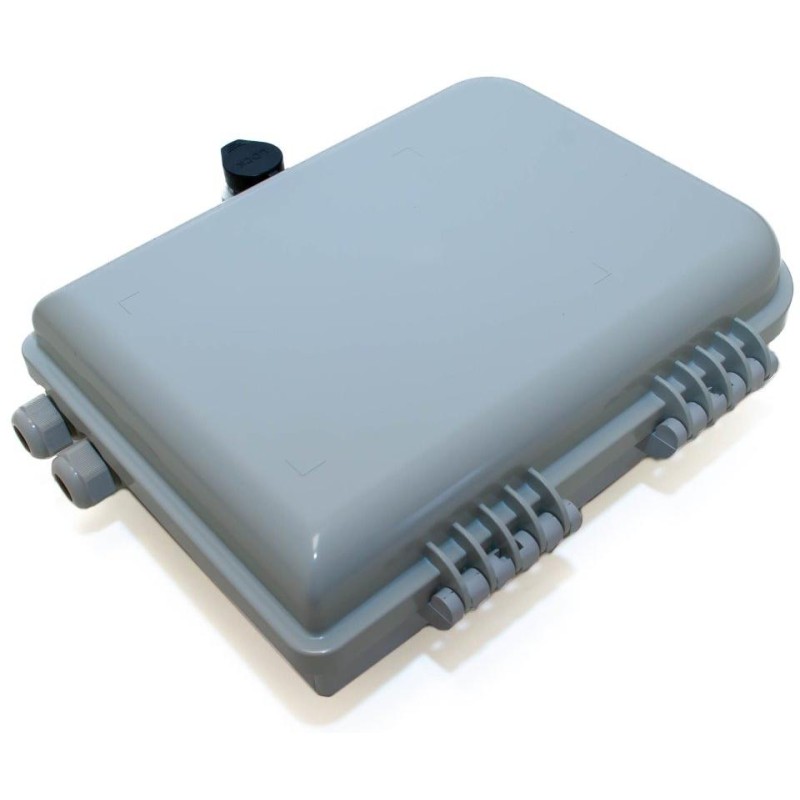

XtendLan ORSW-216-SCS
Wasserdichter Verteilerkasten aus Kunststoff zur Wandmontage. 2 Löcher für Eingangs-/Ausgangskabel, 16 Ausgangsanschlüsse zum Anschluss von Endsteckdosen.
Typischerweise geeignet zum Abzweigen von Leitungen oder zum Anschluss eines Splitters. Es ist eine vorbereitete Position zum Platzieren des Splitters vorhanden.
Kabel in Schraubklemmen befestigt. Box mit einer Schraube verschlossen.
Der Verteilerkasten eignet sich typischerweise für Außeninstallationen, ist aber aufgrund seines ästhetischen Erscheinungsbilds auch für Inneninstallationen geeignet. Er wird üblicherweise zum Abschluss von Leitungen verwendet, die lokal verzweigt oder an PLC-Splitter angeschlossen sind. Er kann auch zur kontinuierlichen Verzweigung von Fasern von Kabelleitungen oder zur Verzweigung von Wellenlängen mithilfe von Wellenfiltertechniken verwendet werden.
Das Gehäuse verfügt innen über scharnierartige Ebenen, auf denen Komponenten installiert werden.
Auf der Vorderseite:
- Panel für SC-Adapter, 16 Positionen
- Spule für Abzweigkabel, es wird angenommen, dass Endleitungen mit Kabeln mit einem Durchmesser von 2-3 mm verwendet werden
- Befestigungswinkel für Versorgungskabel
Auf der Rückseite des Flip-Panels:
- Positionen zum Platzieren von Schweißnähten
- Wickelspule für Fasern
- ein Platz zum Platzieren von Splittern und anderen passiven Glasfaserkomponenten (PLC-Splitter, Farbdemultiplexer, OADM ...)
GRUNDLEGENDE SPEZIFIKATIONEN
Durchführungstüllen: 2 x PG20, 16 x für Drop-Kabel
Abmessungen: 300 x 200 x 80 mm
Rückseite des Panels:
Vorderseite des Panels:
