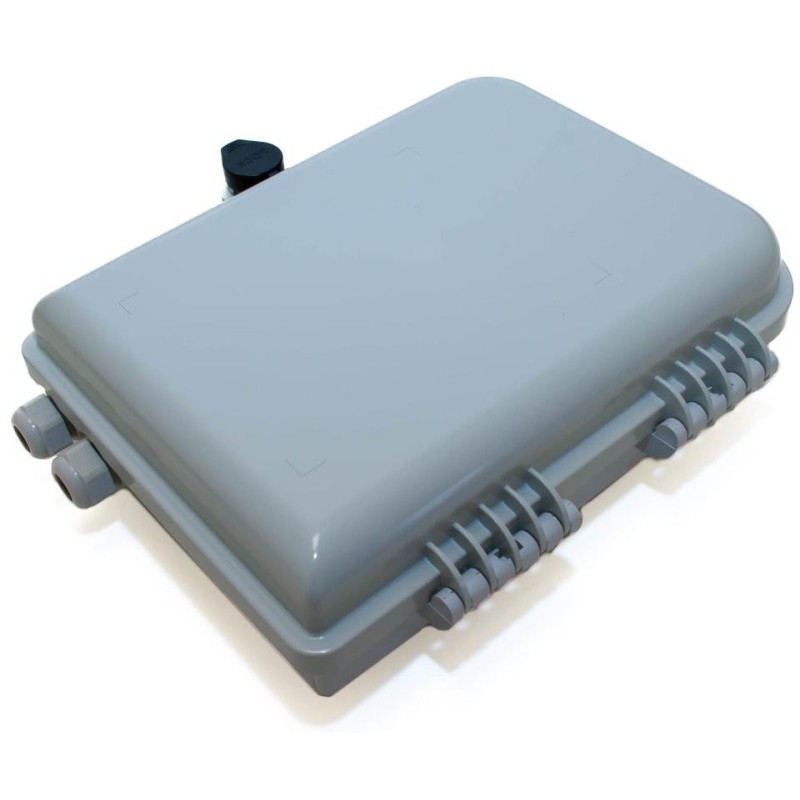

XtendLan ORSW-216-SCS
Vodotesný nástenný plastový rozvádzač. 2 otvory pre vstupný/výstupný kábel, 16 výstupných portov pre napojenie koncových vývodov.
Typicky vhodné na rozbočenie vedenia alebo napojenie splitteru. Na umiestnenie splitteru je pripravená pozícia.
Káble uchytené v skrutkových strmeňoch. Uzavretie skrinky na skrutku.
Rozvádzač je typicky vhodný pre vonkajšie inštalácie, ale vďaka estetickému vzhľadu aj pre vnútorné inštalácie. Obvykle v ňom zakončujeme vedenie, ktoré miestne rozbočujeme alebo napájame na PLC splittery. Je možné ho použiť aj na priebežné odbočenie vlákien z káblového vedenia alebo odbočenie vlnových dĺžok pomocou techník vlnových filtrov.
Puzdro má vnútorne odklopné vrstvy, na ktorých sú inštalované komponenty.
Na prednej strane:
- panel pre SC adaptéry, 16 pozícií
- cievka pre drop káblov, predpokladá sa použitie koncových vedení s káblami priemeru 2-3 mm
- upevňovacie strmene pre prívodné káble
Na zadnej strane odklopného panelu:
- pozícia pre umiestnenie zvarkov
- navinovacia cievka pre vlákna
- miesto pre umiestnenie splitterov a iných komponentov pasívnej vláknovej optiky (PLC splitre, rozfarbovače, OADM...)
ZÁKLADNÁ ŠPECIFIKÁCIA
Priechodky: 2 x PG20, 16 x pre drop káble
Rozmery: 300 x 200 x 80 mm
Zadná strana panelu:
Predná strana panelu:
