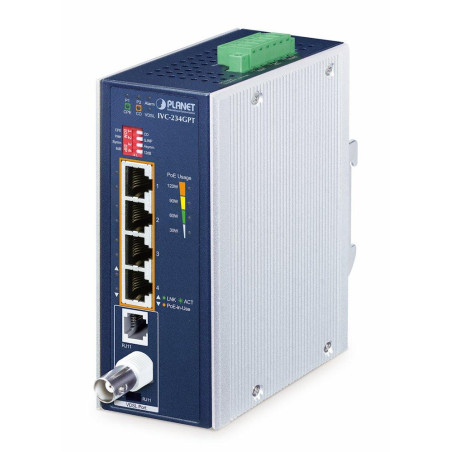

PLANET IVC-234GPT
Industrieller Ethernet-Extender (Konverter) zur Konvertierung/Modulation von RJ-45-Netzwerken auf Koaxial- oder 2-adriges UTP- Kabel. Ermöglicht die Erweiterung der Netzwerkreichweite auf bis zu 1,4 km bei einer Geschwindigkeit von 200 Mbit/s . Er verfügt über einen BNC-Port, einen RJ-11-Port und 4 Gigabit-RJ-45- Ports (10/100/1000 Base-T) mit PoE+ 802.3at -Stromversorgung, DC 12–54 V , optional mit redundanter Stromversorgung .
Ideal zum Anschließen von Remote-IP-Kameras, Access Points oder digitalen Displays.
Es eignet sich für die Verwendung mit IP-Kameras, Digital Signage-Displays, NVRs und anderen Netzwerkelementen, die Verbindungen über eine Entfernung von mehr als 100 Metern (bis zu 1,4 km) erfordern.
Das Gerät nutzt Gigabit-Ethernet- und VDSL2-Technologie mit der Möglichkeit, für die Datenübertragung zwischen asymmetrischem Modus (Downstream bis zu 300 Mbit/s / Upstream bis zu 100 Mbit/s) oder symmetrischem Modus (Downstream und Upstream bis zu 200 Mbit/s) zu wählen.
Das Industriedesign in einem Metallgehäuse IP30 mit DIN-Schienenmontage, Betriebstemperatur -40 bis +75 °C, 6 kV ESD-Schutz und Unterstützung für redundante Stromversorgung 12–54 V DC machen es ideal für anspruchsvolle Umgebungen.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 4x RJ-45 10/100/1000 Base-T, 1x RJ-11 (VDSL2/ADSL2+), 1x BNC (F)
Ausführung: Hutschiene, Wandmontage
Stromversorgung: direkte Doppelstromversorgung möglich 2× DC 12-54 V, Gesamtleistungsaufnahme bis zu 122 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: 6 kV DC (ESD)
Betriebstemperatur: -40 bis +75 °C
Abmessungen: 135 × 86,1 × 56 mm
Gewicht: 736 g
Stecker-/Extender-Spezifikationen:
Maximale Übertragungsdistanz über Koaxialkabel: 1,4 km
Maximale Übertragungsdistanz mit VDSL2 + RJ-11-Anschluss: 1,4 km
DIP-Schalter und Funktion:
- DIP-1: CO- oder CPE-Modus
- DIP-2: G.INP oder Interleaved-Modus
- DIP-3: Bandprofil (asymmetrisch oder symmetrisch)
- DIP-4: SNR 12 dB oder 8 dB
POE-Funktion:
Gesamtleistungsabgabe: IEEE 802.3at PoE+
Anzahl Injektoren: 4× bis 30 W, PoE Budget 120 W
Stromversorgungstyp: Endspan
Systemspezifikationen:
VDSL:
- VDSL-DMT
- ITU-T G.993.1 VDSL
- ITU-T G.997.1
- ITU-T G.993.2 VDSL2 (Unterstützung für Profil 17a/30a/35b)
- ITU-T G.993.5 G.vectoring
- ITU-T G.998
- G.INP
ADSL:
- ADSL2/2+-Standard
- ITU G.992.3 G.dmt.bis
- ITU G.992.5 G.dmt.bisplus
- Datenübertragungsrate bis zu 24 Mbit/s
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist überlastfest, kurzfristige Beschleunigung 50g, langfristig 4g (IEC-60068-2-27)
Anwendungsbeispiele:
