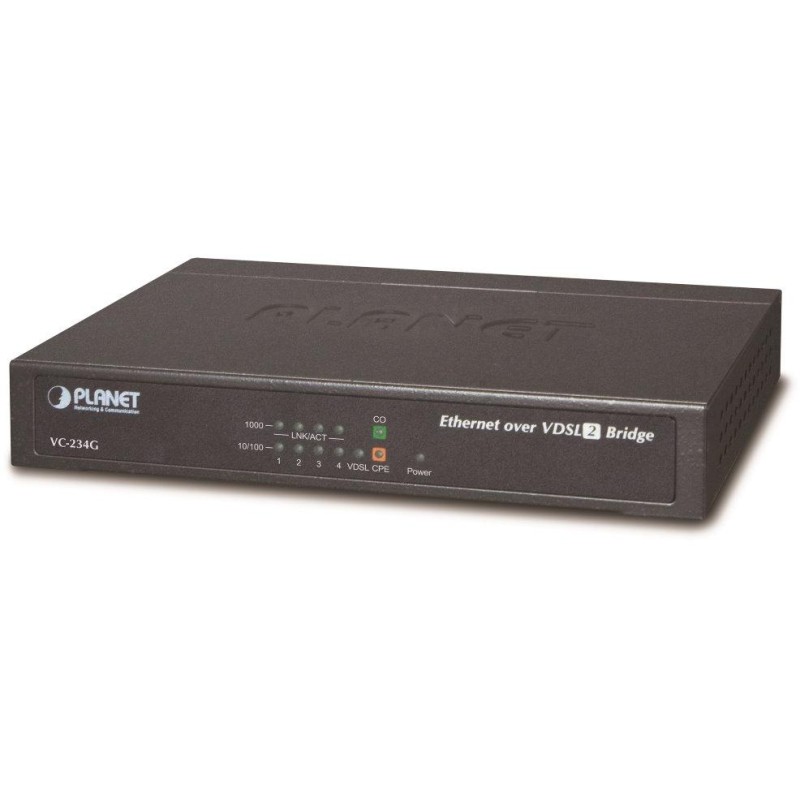

PLANET VC-234G
Ethernet über Telefonleitung (VDSL2-Technologie). 4× LAN RJ-45, 2× VDSL2 RJ-11 (Splitter). Transparente Brücke. G.993.2 VDSL2, G.993.5 G.Vectoring + G.INP. Stromversorgung DC 5 V/ 2 A (Netzteil im Lieferumfang enthalten).
Kapazität 200/160 Mbit/s auf 200 m. Reichweite bis zu 1,4 km. DIP-Schalter-Einstellungen, optional Master (CO) / Slave (CPE). Betrieb an VDSL-O2-Leitungen möglich.
Der LRE (Long Reach Ethernet) Ethernet-Konverter auf VDSL2 (Very-high-data-rate Digital Subscriber Line 2) Ethernet-Konverter ermöglicht die Datenübertragung über ein symmetrisches Adernpaar mit Geschwindigkeiten von bis zu 200 Mbit/s auf 200 m oder 30 Mbit/s auf Entfernungen von bis zu 1,4 km. Die Übertragungsgeschwindigkeit hängt vom Zustand und der Qualität der verwendeten Leitung ab. Das Gerät ist universell als Master (CO) / Slave (CPE)-Einheit einsetzbar, die Moduseinstellung erfolgt über einen Schalter. Das Gerät unterstützt die VDSL2-Betriebsarten gemäß den Übertragungsprofilen „17a“ und „30a“, die Auswahl gemäß „Band Plan997“ und G.993.5 G.Vectoring & G.INP, wodurch eine symmetrische Datenübertragung mit höheren Geschwindigkeiten auch auf parallelen Leitungen ermöglicht wird.
Mithilfe eines externen Splitters kann der Sprachdienst auf der Telefonleitung ohne weitere Verkabelungsänderungen aufrechterhalten werden. Dies ermöglicht die Nutzung von Telefonkabeln, die ursprünglich für die Verbindung von Teilnehmern, aber auch zwischen analogen Vermittlungsstellen vorgesehen waren.
ISPs (Internet Service Provider) können dadurch Multimediadienste, VOD (Video on Demand), VoIP (Voice over IP), Videotelefonie, IPTV usw. anbieten.
VDSL2-Anwendungen mit erweitertem G.INP und G.Vectoring können dank des Moduls XL-MGB-VDSL2-R2 (siehe empfohlenes Zubehör) auch innerhalb aktiver Elemente mit SFP-Schnittstellen betrieben werden.
Der Betrieb des Modems über O2 VDSL-Anschlüsse ist problemlos möglich.
Dieses Produkt ist nicht mit dem PLANET VC-201A-Konverter kompatibel.
GRUNDLEGENDE SPEZIFIKATIONEN
Häfen:
4× 100/1000Base-T, RJ-45
1× VDSL, RJ-11
1× integrierter Splitter für Telefondienst (POTS), RJ-11
Übertragungsunterstützung: JumboFrame 9KB
Konformität mit Standards: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3p
Transparent für: IEEE 802.1Q VLAN-Tag
Standard: ITU-T: G.993.1 - VDSL, G.997.1, G.993.2 - VDSL2 (Profile 17a/30a), G.993.5 G. - Vectoring und G.INP, G.998
DIP-Schalter: CPE/CO-Auswahl, Modulationsauswahl, Auswahl der Kommunikationsgrenze, SNR-Auswahl
Stromversorgung: über externes Netzteil, 5 V/2 A (Netzteil im Lieferumfang enthalten)
Betriebstemperatur: 0 bis 50°C, Luftfeuchtigkeit <90%
Abmessungen: 154,6 × 86 × 26,3 mm
Gewicht: 350g
Beispiel für Reichweiten und Geschwindigkeiten (down/up Mb/s) auf Leitungen mit AWG24-Kabeln und besser:
200 m -> 225,34 MB/122,39 MB
400 m -> 151,89 Mb/78,78 Mb
600 m -> 90,42 Mbit/49,93 Mbit
800 m -> 57,70 Mb/29,87 Mb
1000 m -> 45,33 Mb/9,21 Mb
1400 m -> 34,74 Mb/5,75 Mb
Einstellungen für den O2 VDSL-Anschluss
Modem im CPE-Modus; zusätzliche DIP-Schalter Übertragung, Band, SNR je nach Leitungsqualität
im Router auf der WAN-Schnittstelle VLAN-ID:848 anwenden
PPPoE-Client über WAN einrichten, Login: O2/O2
Achten Sie auch auf die Einstellungen Ihres Routers, dessen Firewall, Zugriffsrechte, UPnP usw.
Anwendungsbeispiele:
https://download.asm.cz/inshop/prod/Planet/VC-234G-3_L.png" alt="VC-234G-3_L.png" />
