Planét VC-234G, Ethernet VDSL2 konvertor, 4x 1000Base-T, master/slave, profil 30a, G.993.5 Vectoring, G.INP

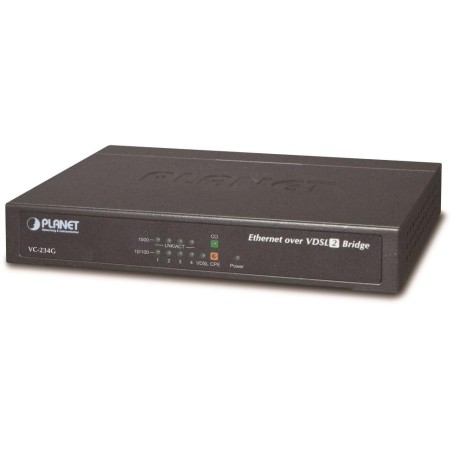

PLANET VC-234G

Ethernet po telefónnom vedení (technológia VDSL2). 4× LAN RJ-45, 2× VDSL2 RJ-11 (splitter). Transparentný bridge. G.993.2 VDSL2, G.993.5 G.Vectoring + G.INP. Napájanie DC 5 V/ 2 A (zdroj je súčasťou balenia).

Kapacitne 200/160 Mbps na 200 m. Dosah až 1,4 km. Nastavenie DIP prepínačmi, voliteľne Master (CO) / Slave (CPE). Možná prevádzka na VDSL O2 linke.

LRE (Long Reach Ethernet) konvertor ethernetu na VDSL2 (Very-high-data-rate Digital Subscriber Line 2) konvertor ethernetu dovoľuje preniesť dáta symetrickým párom vodičov rýchlosťou až 200 Mbit/s na 200 m alebo 30 Mbit/s do kvality použitého vedenia. Zariadenie je univerzálna ako master (CO) / slave (CPE) jednotka, nastavenie režimu prepínačom. Jednotka podporuje VDSL2 operačnej módy podľa prenosových profilov "17a" a "30a", voľbu podľa "band Plan997" a G.993.5 G.Vectoring & G.INP postihujúce symetrický prenos dát vyššou rýchlosťou aj na súbežnom vedení.

S pomocou externého splitera je možné zachovať hlasovú službu na telefónnom vedení bez ďalšej úpravy zapojenia. S výhodou tak možno využiť telefónne káblové vedenia pôvodne určené na spojenie nielen k účastníkom ale aj medzi analógovými ústredňami.

ISP (internet service provider) poskytovateľom je tak umožnené ponúkať multimediálne služby, VOD (video on demand), VoIP (voice over IP), Video phone, IPTV a pod.

Aplikácie VDSL2 s pokročilým G.INP a G.Vectoringom je možné prevádzkovať aj v rámci aktívnych prvkov rozhraním SFP vďaka modulu XL-MGB-VDSL2-R2 (viď. doporučené príslušenstvo).

Modem je možné úspešne prevádzkovať nad VDSL linkami O2.

Tento produkt nie je kompatibilný s konvertorom PLANET VC-201A.

ZÁKLADNÁ ŠPECIFIKÁCIA

Porty:

4× 100/1000Base-T, RJ-45

1× VDSL, RJ-11

1× integrovaný splitter pre telefónnu službu (POTS), RJ-11

Podpora prenosu: JumboFrame 9KB

Súlad s normami: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3p
Transparentné pre: IEEE 802.1Q VLAN tag

Štandard: ITU-T: G.993.1 - VDSL, G.997.1, G.993.2 - VDSL2 (profily 17a/30a), G.993.5 G. - Vectoring a G.INP, G.998

DIP prepínanie: voľba CPE/CO, voľba modulácie, voľba komunikačného limitu, voľba SNR

Napájanie: z externého adaptéra, 5 V/2 A (zdroj je súčasťou balenia)

Prevádzková teplota: 0 až 50 °C, vlhkosť <90 %

Rozmery: 154,6 × 86 × 26,3 mm

Hmotnosť: 350 g

Príklad dosahov a rýchlostí (down/up Mb/s) na vedení s vodičmi AWG24 a lepších:

200m -> 225.34Mb/122.39Mb

400m -> 151.89Mb/78.78Mb

600m -> 90.42Mb/49.93Mb

800m -> 57.70Mb/29.87Mb

1000m -> 45.33Mb/9.21Mb

1400m -> 34.74Mb/5.75Mb

Nastavenie pre O2 VDSL pripojenie

modem v režime CPE; ďalšie DIP prepínače Transmision, Band, SNR podľa kvality linky
v routeri na WAN rozhranie aplikovať VLAN ID:848
nad WAN nastaviť PPPoE klienta, Login: O2/O2
ďalej venujte pozornosť nastaveniu vášho routera, jeho firewallu, prístupových práv, UPnP atď.

---

Príklady aplikácií:

---

---
