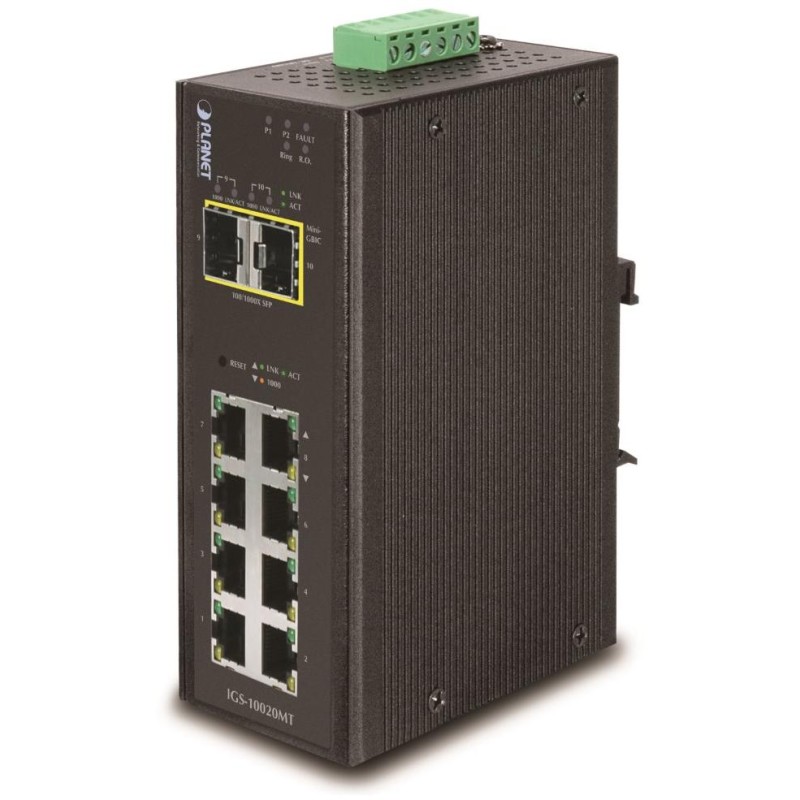

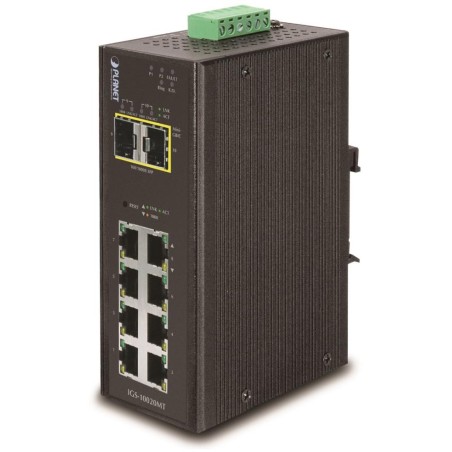

Planet IGS-10020MT priemyselný L3 switch, 8x1Gb, 2x2.5Gb SFP, dual 12-48V DC, -40 ~ 75 ° C, IP30

PLANET IGS-10020MT

Priemyselný spravovateľný prepínač a konvertor 8x 10/100/1000Base-T, 2x SFP 100/1000Base-X, podpora IPv6.

Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP.

Možnosť redundantného napájania v rozsahu 12-48 V DC, krytie IP30, hliníková skriňa, pracovná teplota -40 až +75 °C.

Diagnostika kabeláže. Prepäťová ochrana ESD do 6 kV.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojenia systémov s veľmi nízkou dobou zotavenia.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí.

IGS-10020MT je vybavený pre redundanciu okrem dobre známej metódy Spanning Tree (ktorej doba zotavenia je niekoľko sekúnd) predovšetkým špecializovanou funkciou "Redundant ring" ktorá má dobu zotavenia a nájdenie novej cesty do 10 ms.

---

Možný monitoring mobilnou aplikáciouCloudViewer .

---

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100/1000Base-T, 2 x SFP 1000BASE-SX/LX/BX

Pamäť: 8k MAC adries, buffer 512 kB

Priepustnosť: zbernica 20 Gbps, prevádzkovo 14,8 Mpps

Podpora prenosu: JumboFrame 9 KB

Verzia IP protokolu: IPv4, IPv6

Prevedenie: DIN lišta, na stenu

Napájanie: redundantné, 24 V AC, alebo 12-48 V DC, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 10 W

Ochrana: ESD do 6 kV, pripojenie napájania na svorkovnicu, spínacie poplachové relé (24V/1A) pri výpadku primárneho napájania

Prevádzková teplota: -40 až 75 °C

Rozmery: 135 x 87,8 x 56 mm

Hmotnosť: 720 g

Funkcia administrácie:

Správa: Telnet, Web, SNMP SSH, TLS, SNMP v1, v2c, v3

Riadenie prístupu: Protokol ACL založený na IP a MAC, 123 pravidiel

L3 statický routing: 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/TOS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenie v rozpätí 500 Kb - 80 Mbps

Podpora VLAN:

IEEE 802.1Q
až 255 VLAN skupín, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
Multicast VLAN Registration

Spanning Tree Protocol:
/> protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port zrýchlenie: RX, TX, RX+TX, mnoho-to-one

Agregácia liniek: IEEE 802.3ad LACP, až 5 skupín po 10 portoch

Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode

Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, TACACS+

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

---

---

---

---

---

---

Montáž na DIN lištu:

---

Montáž na stenu pomocou dodaného rámu:
