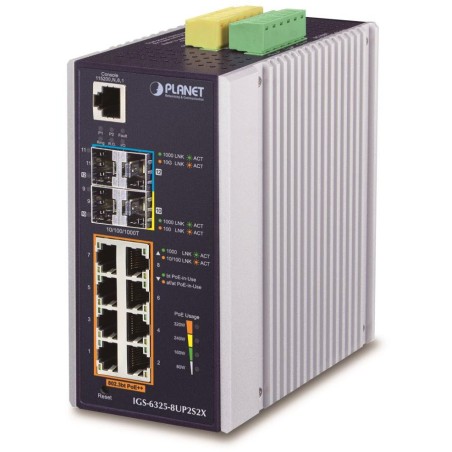

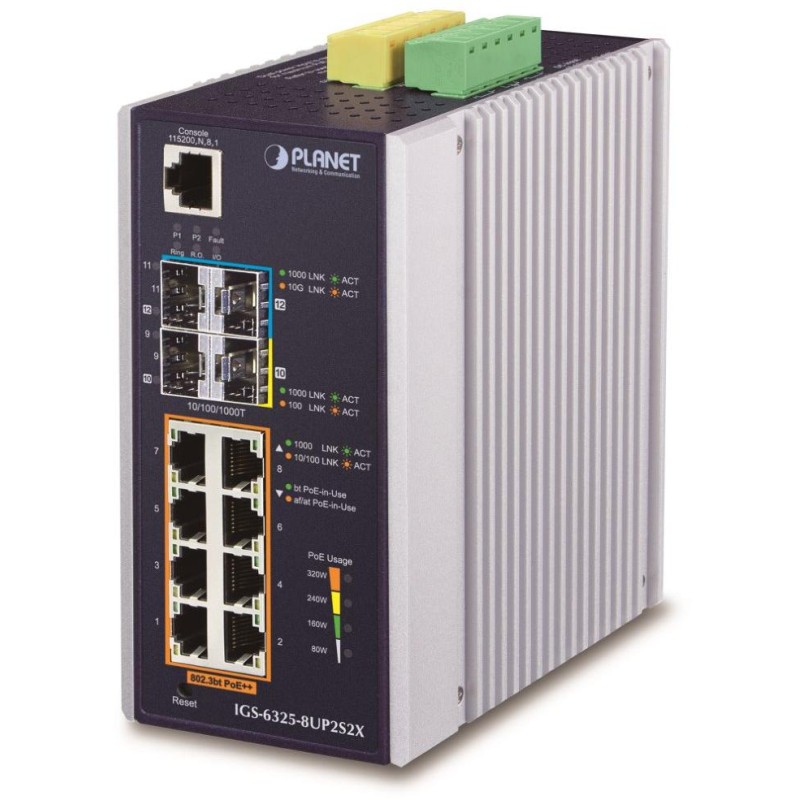

Planet IGS-6325-8UP2S2X priemyselný L3 switch, 8x1Gb, 2x2.5Gb SFP, 2x10Gb SFP+, 90/360W, 48-54VDC, -40~75°C, fanless

Planet IGS-6325-8UP2S2X

Priemyselný spravovateľný L3 PoE prepínač ponúka 8 portov 1000Base-T s PoE injektormi IEEE 802.3bt, 2 portami SFP 1000BASE-SX/LX/BX a 2 portami SFP+ 10GbBASE-SR/LR, 2x DI/DO.

Web/SNMPv3 manažment, 256 VLAN 802.1Q sietí, Spanning Tree (ERPS), agregácia liniek 802.3ad LACP, QoS, DHCP Snooping.

Redundantné napájanie 2x DC 48~56V (vyššie napätie pre vyšší PoE výkon), ESD prepäťovej ochrany, krytie IP30, prevádzková teplota -40~75°C.

Gigabitový spravovateľný prepínač pracujúci na 3. vrstve modelu OSI. Disponuje PoE injektormi podľa IEEE 802.3bt, je vybavený rozšírenými funkciami pre použitie v rozľahlých sieťach a na chrbticových spojoch. Statické routovanie, výkonné nástroje pre QoS riadenia prevádzky a zabezpečenia dovoľujú poskytovateľom ISP a správcom sietí kontrolovať a efektívne spravovať dáta sietí.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 128 pravidiel a 128 VLAN rozhrania.

Prepínače radu IGS umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).
Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

---

Možný monitoring mobilnou aplikáciouCloudViewer .

---

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX alebo 100BASE-FX, 2 x SFP+ 10GbBASE-SR/LR, 1 x RJ-45 sériový port konzoly

Pamäť: 16k MAC adries, 32 Mbit buffer

Priepustnosť: zbernica 60 Gbps, prevádzkovo 44,64 Mpps (64B)

Podpora prenosu: Jumbo Frame 10 Kb

Prevedenie: DIN lišta, na stenu

Napájanie: zdroj redundantný, 48 - 56V DC (pre PoE+ využitie je potrebné 52 V a vyššie), celkový príkon do 401 W (zdroj nie je súčasťou balenia)

Ochrana: ESD vzduchom do 8 KV DC, kontaktne do 6 KV DC

Prevádzková teplota: -40 - 75°C, 95% vlhkosť

Rozmery: 152 x 107 x 76 mm

Hmotnosť: 1152 g

Funkcia administrácie:

Správa: konzola cez RJ-45, Telnet, Web, SNMP v1, v2c, v3, SSHv1/SSHv2, TLS, SSL

Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 záznamov

L3 routing: 128 pravidiel, 128 VLAN rozhrania, OSPFv2

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia podľa čísla portu, 802.1p priority, 802.1Q VLAN tagu alebo DSCP/TOS v IP paketu

Port shaper nastavenie v rozpätí 500 kb - 1000 Mbps

Podpora VLAN:

IEEE 802.1Q
až 256 VLAN skupín, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
Protocol-based VLAN
MAC-based VLAN
Voice VLAN
Multicast VLAN
GVRP

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring: RX, TX, oboje, many-to-one

Agregácia liniek: IEEE 802.3ad LACP, 4 porty v 3 skupinách

Multicast IGMP: IGMP v1/v2/v3, až 255 skupín, podpora režimu IGMP querier mode, MLD v1/v2

Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS), TACACS+, IP+MAC binding, VLAN + MAC binding

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)

POE funkcie:

Celkový napájací výkon: 360 W, IEEE 802.3bt PoE++

Počet injektorov: 8 x až 95 W

Typ napájania: End-span, Mid-span, UPoE

Pokročilé funkcie:
integrovaný plánovač pre plánované vypnutie napájaných koncových prvkov
detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

---

---

---

---

---
