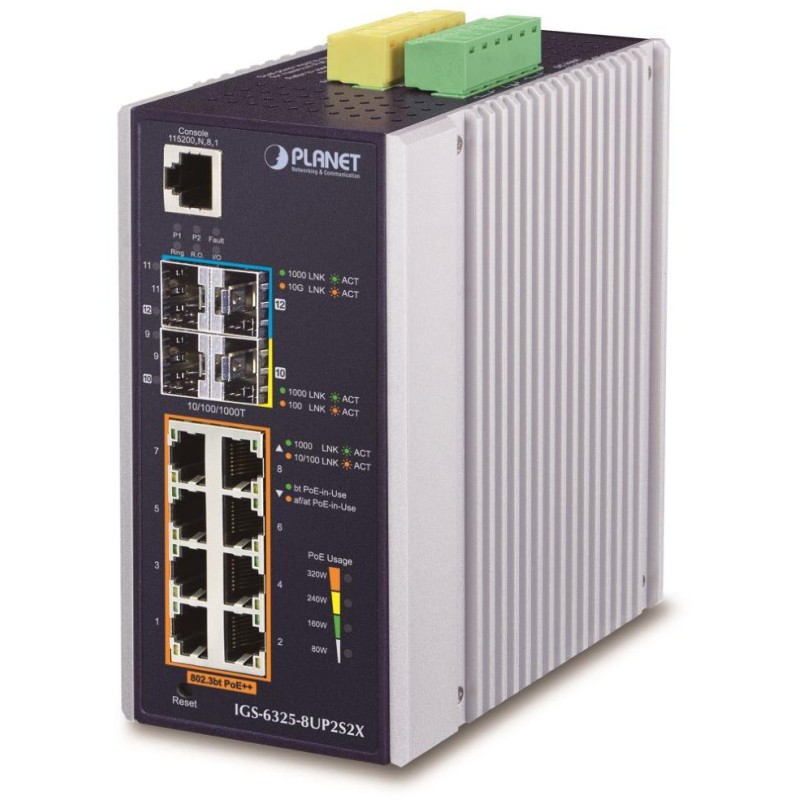

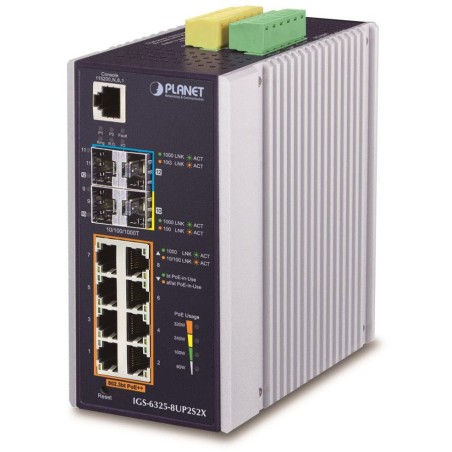

Planet IGS-6325-8UP2S2X
Průmyslový spravovatelný L3 PoE přepínač nabízí 8 portů 1000Base-T s PoE injektory IEEE 802.3bt, 2 porty SFP 1000BASE-SX/LX/BX a 2 porty SFP+ 10GbBASE-SR/LR, 2x DI/DO, napájecí výkon až 360 W.
Web/SNMPv3 management, 256 VLAN 802.1Q sítí, Spanning Tree (ERPS), agregace linek 802.3ad LACP, QoS, DHCP Snooping.
Redundantní napájení 2x DC 48~56V (vyšší napětí pro vyšší PoE výkon), ESD přepěťové ochrany, krytí IP30, provozní teplota -40~75°C.
Gigabitový spravovatelný přepínač pracující na 3. vrstvě modelu OSI. Disponuje PoE injektory dle IEEE 802.3bt, je vybaven rozšířenými funkcemi pro použití v rozhlehlých sítích a na páteřních spojích. Statické routování, výkonné nástroje pro QoS řízení provozu a zabezpečení dovolují poskytovatelům ISP a správcům sítí kontrolovat a efektivně spravovat data sítí.
Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.
Je vybaven pro redundanci metodou s využitím protokolu Spanning Tree (jejíž doba zotavení je v řádu sekund a jejich zlomků). Je podporováno L3 routování pro až 128 pravidel a 128 VLAN rozhraní.
Přepínače řady IGS umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!
Možný monitoring mobilní aplikací CloudViewer.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX nebo 100BASE-FX, 2 x SFP+ 10GbBASE-SR/LR, 1 x RJ-45 sériový port konzole
Paměť: 16k MAC adres, 32 Mbit buffer
Propustnost: sběrnice 60 Gbps, provozně 44,64 Mpps (64B)
Podpora přenosu: Jumbo Frame 10 Kb
Provedení: DIN lišta, na zeď
Napájení: zdroj redundantní, 48 - 56V DC (pro PoE+ využití je třeba 52 V a vyšší), celkový příkon do 401 W (zdroj není součástí balení)
Ochrana: ESD vzduchem do 8 KV DC, kontaktně do 6 KV DC
Provozní teplota: -40 - 75°C, 95 % vlhkost
Rozměry: 152 x 107 x 76 mm
Hmotnost: 1152 g
Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web, SNMP v1, v2c, v3, SSHv1/SSHv2, TLS, SSL
Řízení přístupu: Protokol ACL založený na IP a MAC, 256 záznamů
L3 routing: 128 pravidel, 128 VLAN rozhraní, OSPFv2
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy, protokolu, portu
MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
Priorizace provozu QoS: 8 úrovní, priorizace dle čísla portu, 802.1p priority, 802.1Q VLAN tagu či DSCP/TOS v IP paketu
Port shaper nastavení v rozpětí 500 kb - 1000 Mbps
Podpora VLAN:
IEEE 802.1Q
až 256 VLAN skupin, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
Protocol-based VLAN
MAC-based VLAN
Voice VLAN
Multicast VLAN
GVRP
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, obojí, many-to-one
Agregace linek: IEEE 802.3ad LACP, 4 porty ve 3 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode, MLD v1/ v2
Autentizace připojených zařízení: IEEE 802.1x (RADIUS), TACACS+, IP+MAC binding, VLAN + MAC binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
POE funkce:
Celkový napájecí výkon: 360 W, IEEE 802.3bt PoE++
Počet injektorů: 8 x až 95 W
Typ napájení: End-span, Mid-span, UPoE
Pokročilé funkce:
integrovaný plánovač pro plánované vypnutí napájených koncových prvků
detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení
Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
