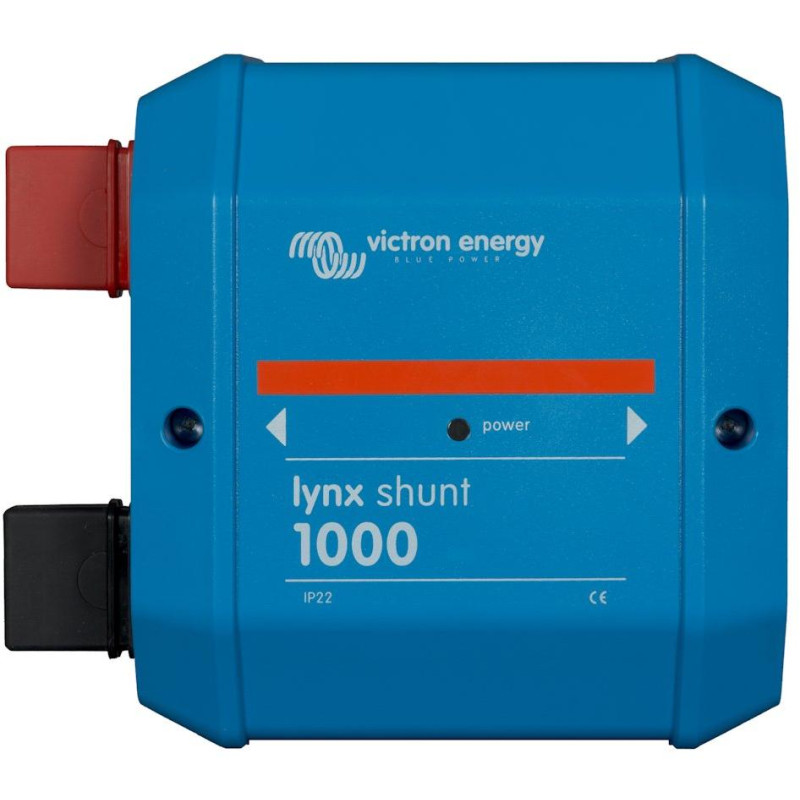

Victron Lynx Shunt VE.Can (M10)
Lynx Shunt VE.Can je inteligentný prúdový bočník s integrovaným monitorovaním stavu batérie, určený na použitie v systémoch Victron Energy s GX zariadeniami.
Victron Energy Lynx Shunt VE.Can je modul DC rozvodného systému, ktorý obsahuje 1000A bočník a vstavanú elektroniku na presné monitorovanie stavu batérie. Umožňuje sledovať napätie, prúd, stav nabitia (SoC) a ďalšie parametre batériového systému. Je určený na použitie ako súčasť systému Lynx a pripája sa ku GX zariadeniam pomocou rozhrania VE.Can. Nahrádza potrebu samostatného batériového monitora (napr. BMV-712) v pokročilých inštaláciách. Ponúka tiež jeden programovateľný alarmový výstup (napr. relé na upozornenie na nízku kapacitu). Kompatibilný s ostatnými modulmi systému Lynx – Power In, Distribútor, Smart BMS atď.
Bočník Lynx Shunt s rozhraním VE.Can obsahuje kladnú prípojnicu s miestom pre hlavnú poistku a zápornú prípojnicu s meracím bočníkom. Verzia M10 je vybavená náhradnou prípojnicou (Fuse Dummy Busbar) , ktorá môže nahradiť poistku vo vnútri shuntu a umožňuje umiestniť hlavnú poistku na inom mieste v systéme. To je obzvlášť užitočné vo väčších systémoch vyžadujúcich poistky s vyššími hodnotami. Model M10 podporuje CNN, ANL alebo Mega poistky . Lynx Shunt obsahuje aj elektroniku pre monitorovanie a môže posielať informácie o batérii pomocou zbernice VE.CAN do GX zariadenia alebo do monitorovacieho systému CANbus tretích strán, ako je NMEA2000. Jednotky GX alebo tretích strán slúžia ako displej monitora batérie a používajú sa tiež na nastavenie vstavaného monitora batérie. Poistka nie je súčasťou balenia .
ZÁKLADNÁ ŠPECIFIKÁCIA
Prevádzkové napätie: DC 9-70 V, pre systémy 12/24/48 V
Menovitý prúd: 1000 A (DC kontinuálne)
Rozhranie: VE.Can, 2× RJ-45, 1× RJ-10, zbernica M10, poistka M10 (alebo náhradná prípojnica), svorkovnica pre snímač teploty a relé, alarm kontakt
Stupeň ochrany: IP22
Rozmery: 190 × 180 × 80 mm
Hmotnosť: 1,4 kg
Online manuál (Google Translate preklad do CZ):
Manuál pre Victron Lynx Shunt VE.Can
Online manuál (EN):
Manuál pre Victron Lynx Shunt VE.Can (anglicky)
Aplikácia VictronConnect:
Aplikácia VictronConnect pre mobilné zariadenia s Androidom
="Apple Badge NEW.jpg" />
Aplikácia VictronConnect pre mobilné zariadenia s iOS
Aplikácia VictronConnect pre Mac zariadenia
Aplikácia je tiež na stiahnutie na stránke výrobcu Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
