Planet VC-234 Ethernet po VDSL most, 4x 10/100/1000 RJ45 na pár VDSL/VDSL2, do 1,4km, 30a profil

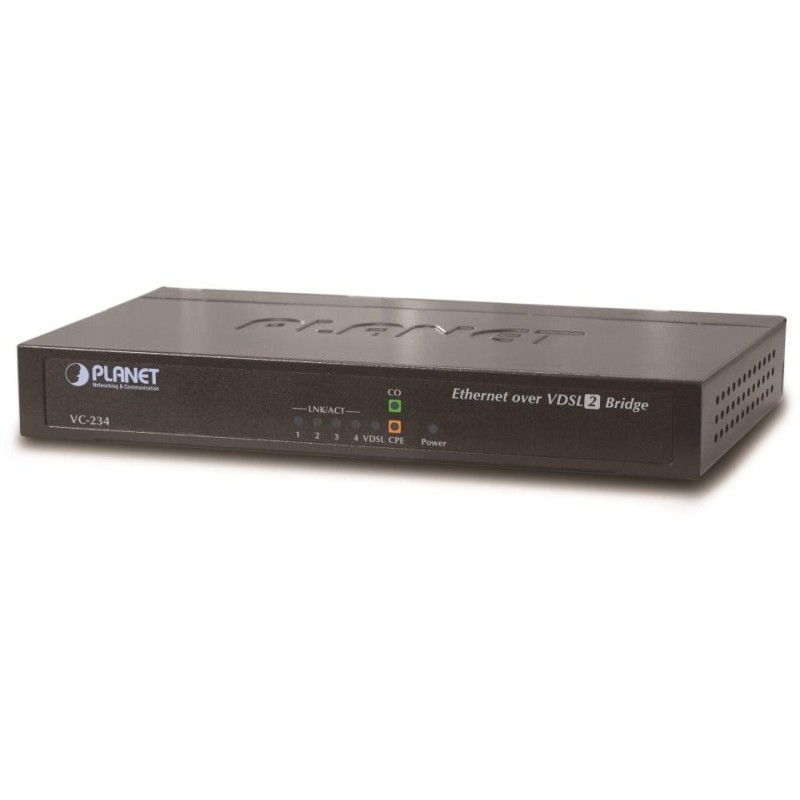

PLANET VC-234

Ethernet po telefónnom vedení (technológia VDSL2). 4× LAN RJ-45, 2× VDSL2 RJ-11 (splitter). Transparentný bridge. G.993.2 VDSL2. Napájanie DC 5 V/ 2 A (zdroj je súčasťou balenia).

Kapacitne 200/160 Mbps na 200 m. Dosah až 1,4 km. Nastavenie DIP prepínačmi, voliteľne Master (CO) / Slave (CPE). Možná prevádzka na VDSL O2 linke.

LRE (Long Reach Ethernet) konvertor ethernetu na VDSL2 (Very-high-data-rate Digital Subscriber Line 2) konvertor ethernetu dovoľuje preniesť dáta symetrickým párom vodičov rýchlosťou až 200 Mbit/s na 200 m alebo 30 Mbit/s do kvality použitého vedenia. Zariadenie je univerzálna ako master (CO) / slave (CPE) jednotka, nastavenie režimu prepínačom. Jednotka podporuje VDSL2 operačnej módy podľa prenosových profilov "17a" a "30a", voľbu podľa "band Plan997" a G.993.5 G.Vectoring & G.INP postihujúce symetrický prenos dát vyššou rýchlosťou aj na súbežnom vedení.

S pomocou externého splitera je možné zachovať hlasovú službu na telefónnom vedení bez ďalšej úpravy zapojenia. S výhodou tak možno využiť telefónne káblové vedenia pôvodne určené na spojenie nielen k účastníkom ale aj medzi analógovými ústredňami.

ISP (internet service provider) poskytovateľom je tak umožnené ponúkať multimediálne služby, VOD (video on demand), VoIP (voice over IP), Video phone, IPTV a pod.

Modem je možné úspešne prevádzkovať nad VDSL linkami O2.

Tento produkt nie je kompatibilný s konvertorom PLANET VC-201A.

ZÁKLADNÁ ŠPECIFIKÁCIA

Porty: 2× RJ-11 VDSL (integrovaný splitter pre POTS), 4× RJ-45 100/1000BASE-T Full Duplex (1000/2000 Mbps), Auto-Negotiation (10/100/1000 Mbps)

Napájanie: externý zdroj 5 V/2 A (zdroj je súčasťou balenia)

Rozmery: 155 × 86 × 26 mm

Hmotnosť: 350 g

Prevádzková teplota: 0–50°C

Nastavenie pre O2 VDSL pripojenie:

•

• modem v režime CPE; ďalšie DIP prepínače Transmision, Band, SNR podľa kvality linky

• v routeri na WAN rozhranie aplikovať VLAN ID:848

• nad WAN nastaviť PPPoE klienta, Login: O2/O2

• ďalej venujte pozornosť nastaveniu vášho routera, jeho firewallu, prístupových práv, UPnP atď.


Príklady použitia:
