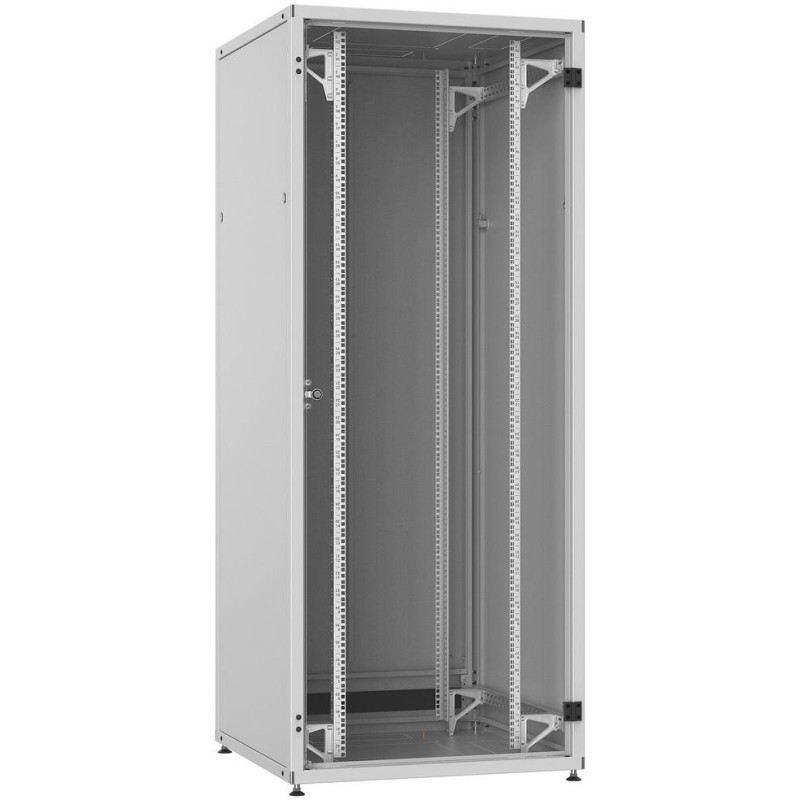

Szafa SOLARIX LC-50 42U, 800x800 RAL 7035, drzwi szklane

Szafa Solarix 19" LC-50 42U

Szafa LC-50 to demontowalna rama składająca się z dna, sufitu i czterech słupków, do których przymocowane są poziome drążki. Do drążków przymocowane są pionowe szyny, które umożliwiają instalację sprzętu w standardzie wymiarowym 19" . Przód szafy wyposażony jest w drzwi całoszklane wykonane z przezroczystego hartowanego szkła bezpiecznego (EN 12150-1). Drzwi mają maksymalny kąt otwarcia 180° i są wyposażone w zamek cylindryczny z jednopunktowym ryglowaniem. Konstrukcja szafy umożliwia zmianę kierunku otwierania drzwi. Zdejmowane tylne drzwi z blachy i osłony boczne są przymocowane za pomocą zamków cylindrycznych z tym samym kluczem co drzwi. W tylnej ścianie zamontowano przepust kablowy z zainstalowaną szczotką przeciwpyłową.
W suficie i na dole znajdują się otwory do wprowadzania kabli i odprowadzania gorącego powietrza, zamknięte zaślepkami wybijanymi. Zaślepki można usunąć z otworów, przecinając mostki łączące je z dnem lub sufitem szafy. Otwory do odprowadzania gorącego powietrza są dostosowane do montażu jednostki wentylacyjnej VJ-R2, 4 lub 6. Otwory do wprowadzania kabli umożliwiają wprowadzenie kabli zasilających zakończonych wtyczką trójfazową.

Szyny pionowe z odstępem 19"

Stojak zawiera dwie pary 19-calowych pionowych szyn z nadrukami identyfikującymi wysokość zamontowanych urządzeń. Konstrukcja stojaka umożliwia zmianę położenia pionowych szyn w kierunku głębokości stojaka.

Łączenie tablic rozdzielczych w zespoły

Na bokach szafek u góry i u dołu znajdują się otwory, które umożliwiają łączenie szafek w zespoły. Aby połączyć dwie szafki ze sobą, należy użyć dodatkowego materiału łączącego. Szafki można montować w zespoły, rzędy, bez konieczności demontażu paneli bocznych.

Okładka

IP 20 zgodnie z EN 60529

Nie dotyczy wlotu kabla ze szczotką przeciwpyłową.

Gwarantowane nośności

Maksymalna dopuszczalna masa całkowita sprzętu zamontowanego wewnątrz szafy nie może przekraczać:

1360 kilogramów

do szafy o głębokości 1000 mm ustawionej na nogach, cokole lub bezpośrednio na podłodze (nie dotyczy szafy o wysokości 24U)

1000 kg

do szaf o głębokości 600 mm lub 800 mm we wszystkich wysokościach na nóżkach, cokole lub bezpośrednio na podłodze oraz do szafy 24U o głębokości 1000 mm

500kg

do szafy zbudowanej na naszych standardowych kółkach

Nośność gwarantowana jest przy równomiernym obciążeniu statycznym.

Ustawianie i poziomowanie

Każda szafka jest wyposażona w cztery regulowane pod względem wysokości nóżki poziomujące. Umożliwiają one ustawienie szafki na nierównej podłodze. Jeśli te nóżki nie są używane, szafkę można ustawić bezpośrednio na podłodze. Szafka nie zawiera żadnych wystających elementów na spodzie.

Uziemienie szafy

Wszystkie elementy konstrukcyjne rozdzielnicy są połączone ze sobą przewodowo. Przewodzące połączenie drzwi i pokryw bocznych z ramą rozdzielnicy wykonuje się za pomocą przewodów uziemiających o przekroju 6 ^mm2 dla maksymalnego obciążenia prądowego 63 A. W przypadku większych obciążeń prądowych rozdzielnicy należy stosować przewody uziemiające o większym przekroju.

Zabezpieczenie antykorozyjne obudowy

Standardowo szafy dostarczane są z wykończeniem proszkowym w kolorze jasnoszarym RAL 7035.

Wewnętrzne elementy montażowe, takie jak 19-calowe szyny pionowe i przegrody, pokryte są stopem Al-Zn.

Akcesoria

Do szafy można zamówić szeroką gamę standardowych akcesoriów 19", takich jak półki, zaślepki, panele mocujące i wiele innych produktów, w tym akcesoria specjalne na życzenie klienta.

PODSTAWOWE DANE TECHNICZNE

Format stojaka: 19"

Wysokość: 42U

Stopień ochrony: IP20

Nośność: 1000 kg

Wymiary: 1963 × 800 × 800 mm

Waga: 125 kg

Kolor: szary (RAL 7035)
