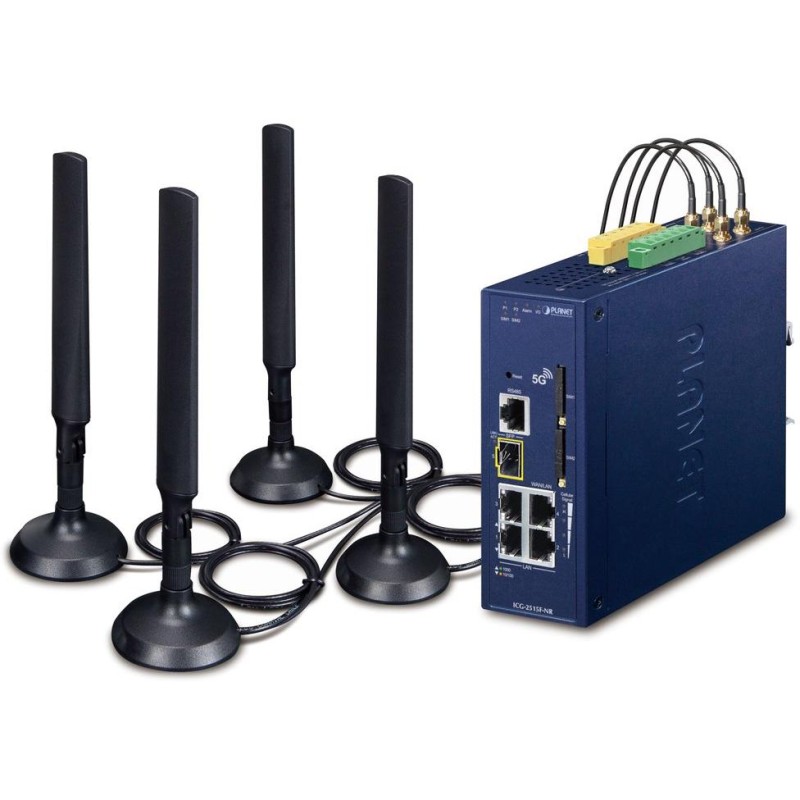

Bramka zabezpieczająca Planet Dual 5G/LTE, 2xWAN + 3xLAN/1xSFP, DI/DO, GPS, DIN, IP30, -40/+75°C, podwójna 9-54 VDC

PLANETA ICG-2515F-NR

Przemysłowa bramka zabezpieczająca 5G/LTE dla infrastruktury IoT/M2M (maszyna-maszyna) , 4 porty Ethernet RJ-45 (3x LAN, 1x LAN/WAN), 1x gniazdo SFP (LAN/WAN), 1x port szeregowy RJ-45 (RS-485), 2x gniazdo SIM (redundantne) , 2x wejście cyfrowe DI, 2x wyjście cyfrowe DO, 4x antena 5G NR (złącza SMA, zysk 5 dBi, sieci komórkowe 3G/4G/LTE/5G), pobieranie do 2,4 Gb/s, wysyłanie do 500 Mb/s, GNSS (GPS L1+L5, GLONASS, BeiDou, Galileo, QZSS).

Zarządzanie przez Web/SNMP v1/v2c/v3, SSH v2, TLS v1.2, obsługa UNI-NMS i narzędzia PLANET Smart Discovery oraz aplikacji Planet CloudViewer , router z zaporą sieciową, obsługa VPN, podwójna sieć WAN , serwer/klient RADIUS, stopień ochrony IP30 , temperatura pracy od -40 do +75 °C , montaż na szynie DIN, podwójne zasilanie DC 9–54 V.

Brama Industrial Ethernet 5G/LTE do możliwych zastosowań w sieciach IoT (Internet of Things), automatyce przemysłowej M2M (machine to machine), ale także do regularnego połączenia internetowego w urządzeniach mobilnych. Brama może stać się solidnym elementem infrastruktury sieciowej danych klientów.

Podstawowym interfejsem komunikacyjnym jest interfejs 5G NR (NSA/SA) ze wsteczną obsługą sieci poprzedniej generacji (4G/LTE/3G). Można go używać w miejscach o słabym zasięgu sygnału, podczas przemieszczania się lub roamingu.

Oprócz funkcji bramy, urządzenie to jest również wyposażone w funkcję routera przewodowego poprzez złącza RJ-45 i gniazdo SFP. Dzięki temu urządzenie jest również gotowe do użycia z klasycznym połączeniem przewodowym, jeśli taka instalacja jest konieczna.

Elementy przemysłowe Planet można z łatwością zamontować na standardowej szynie DIN lub bezpośrednio na ścianie. Umożliwiają one wdrożenie znanej technologii Ethernet w środowiskach przemysłowych.

Najważniejsze cechy:

•

• Globalna sieć 5G NR (NSA/SA) i 4G LTE z dwoma gniazdami na karty SIM zapewniającymi redundancję sieci komórkowej

• Podwójna sieć WAN — funkcja failover i równoważenie obciążenia

• Automatyczne przełączanie awaryjne między 5G NR a Gigabit WAN

• 2× DI/DO i 1× port szeregowy (RS-485) do zastosowań Modbus

• Lokalizacja GNSS w kosmosie z obsługą GPS/GLONASS/BeiDou/Galileo/QZSS

• Wysoka dostępność (HA)

• SSL VPN i solidna hybrydowa sieć VPN (IPSec/PPTP/L2TP przez IPSec)

• Zapora sieciowa Stateful Packet Inspection (SPI) + filtrowanie treści

• Zaawansowane blokowanie ataków DoS/DDOS

• Trasowanie zakresu portów

• Kontroler AP - interfejs dostępowy (Captive Portal) obejmujący RADIUS - zarządzanie maksymalnie 16 jednostkami AP Wi-Fi bez konieczności zakupu licencji

• Wsparcie dla systemów sterowania Planet NMS i aplikacji CloudViewer

• Temperatura pracy -45 do +75 °C, konstrukcja na szynie DIN, bez wentylatora

• Możliwość monitorowania routera za pomocą aplikacji mobilnejCloudViewer


Normy i standardy:

•

• EN 301 908 - Sieci komórkowe IMT i dostęp do nich

• EN 303 413 - Stacje i systemy satelitarne naziemne (SES)

• EN 301 489 - Kompatybilność elektromagnetyczna (EMC) i zagadnienia widma radiowego (ERM) urządzeń i usług radiowych

• EN 62311:2008 - Ocena urządzeń w odniesieniu do limitów ekspozycji człowieka na pola elektromagnetyczne (0 Hz do 300 GHz)

• Norma PN-EN IEC 62368-1:2020/A11:2020 - Sprzęt audiowizualny, informacyjno-komunikacyjny


PODSTAWOWE DANE TECHNICZNE

Właściwości fizyczne:

Porty: 3× GbE RJ-45 LAN, 1× GbE RJ-45 LAN/WAN, 1× port 1G SFP LAN/WAN, 1× port szeregowy RJ-45, 2× slot SIM, 2× wejście cyfrowe DI, 2× wyjście cyfrowe DO

Połączenie mobilne: 5G-NR (nowe radio), 2 gniazda SIM, 4 złącza SMA

Wysoka dostępność: automatyczne przełączanie awaryjne między 5G NR a Gigabit WAN

Obsługa MODBUS: tak

Wersja protokołu IP: IPv4, IPv6

Wykonanie: Szyna DIN, montaż na ścianie

Zasilanie: 2× DC 9–54 V, całkowity pobór mocy do 7,02 W (zasilacz nie jest dołączony), wejścia zasilania są wzajemnie zabezpieczone

Wskaźnik LED informujący o stanie i sile sygnału komórkowego: tak


Temperatura pracy: -40 do +75 °C, wilgotność do 90%

Wymiary: 135 × 135 × 50 mm

Waga: 0,8 kg

Obsługiwane pasma i częstotliwości LTE:

Funkcje administracyjne:

Zarządzanie: Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2, obsługa kontrolera UNI-NMS, narzędzie Smart Discovery i aplikacja Planet CloudViewer

Bezpieczeństwo sieci: cyberbezpieczeństwo, zapora sieciowa, SPI, blokowanie ataków DoS/DDoS, filtrowanie treści, filtr MAC/IP, NAT ALG, blokowanie SYN/ICMP Flooding

Trasowanie: statyczne, dynamiczne, OSPF

Obsługa Wi-Fi: kontroler dla jednostek Planet Wi-Fi AP, portal uwierzytelniający, wbudowana funkcja hostpot dla klientów Wi-Fi

Serwer DHCP: tak

Serwer/klient Radius: tak

Obsługa VPN: maks. 60 tuneli, maks. 108 Mb/s, hybryda, IPSec/serwer zdalny (sieć-sieć, host-sieć), GRE, serwer PPTP, serwer L2TP, serwer/klient SSL (Open VPN)
