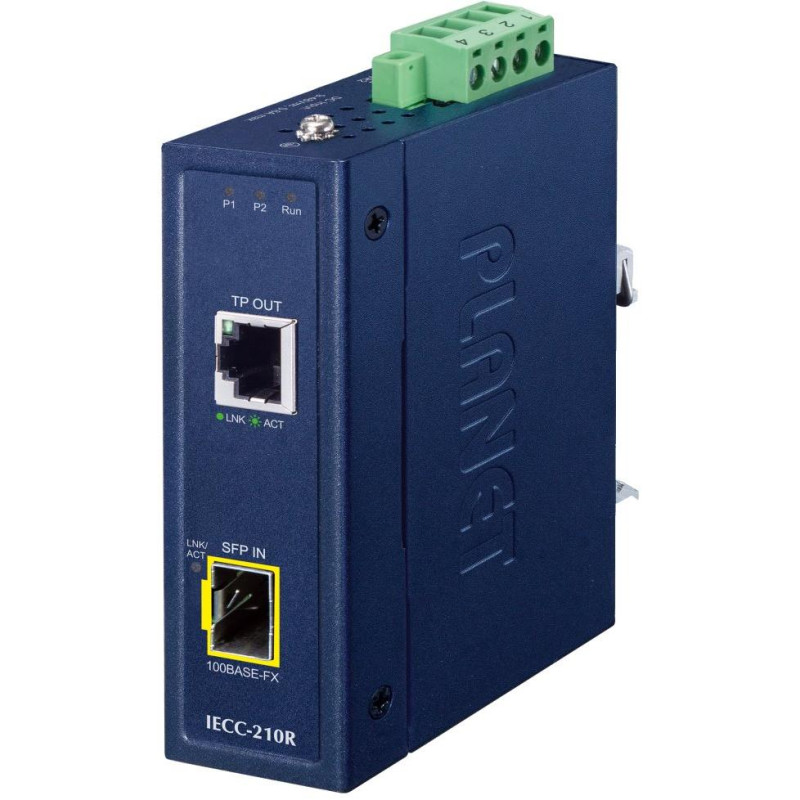

PLANETA IECC-210R
Konwerter EtherCAT do łatwego przejścia między liniami optycznymi i metalowymi ( 100BASE-FX do 100BASE-TX ). W połączeniu z konwerterem IECC-210T lub IECJ-410FT możliwe jest wydłużenie odległości komunikacji do 60 km. Komunikacja przez protokół IP w połączeniu z protokołem EtherCAT jest wykorzystywana w automatyzacji i sterowaniu urządzeniami w czasie rzeczywistym. Podwójne wejście zasilania zwiększa niezawodność i funkcjonalność całego systemu.
Urządzenia Industrial Ethernet są przeznaczone do wymagających warunków pracy z szerokim zakresem temperatur roboczych, niepewnym zasilaniem i częstymi wstrząsami, umożliwiając wdrożenie dobrze znanej technologii Ethernet w środowiskach przemysłowych. Nadaje się również do instalacji w szafach zewnętrznych z dużymi wahaniami temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP). Instalacja na ścianie (w zestawie część montażowa) lub na szynie DIN.
PODSTAWOWE DANE TECHNICZNE
Funkcje sieciowe:
- 1× 100BASE-TX interfejs RJ-45 (wyjście)
- 1× 100BASE-FX interfejs SFP (wejście)
- Wskaźnik stanu wejścia LED
- Napięcie wejściowe 9-48 V DC
- Tryb rozproszonego zegara (DC) EtherCAT
- Zweryfikowano za pomocą narzędzia testowego EtherCAT
Właściwości fizyczne:
Porty: 1x RJ-45 100BASE-TX, 1x 100BASE-FX SFP
Obsługa EtherCAT: tak
Ochrona: IP30, obudowa metalowa
Zasilanie: podwójne (2× 2pin), 9–48 V DC zasilacz zewnętrzny (brak w zestawie), pobór mocy maks. 1,92 W
Temperatura pracy: -40°C do +75°C, wilgotność 5–95%
Wymiary: 104 × 70 × 33 mm
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkie zapady napięcia, krótkie przerwy i powolne zmiany napięcia
