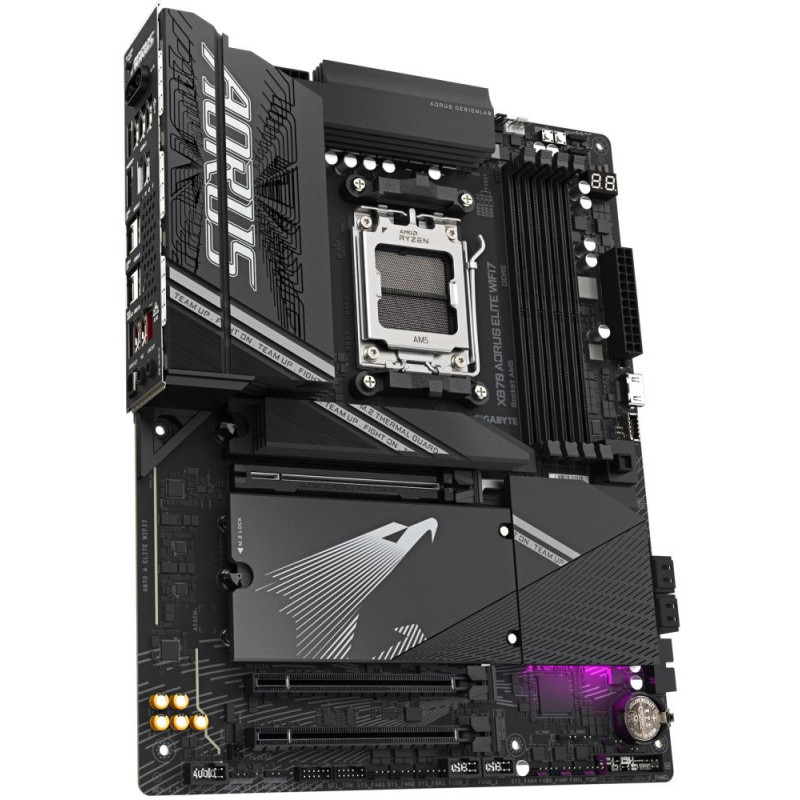

GIGABYTE X870 ELITE WIFI7
Płyta główna jest wyposażona w wyjścia graficzne do współpracy z procesorami ze zintegrowanym rdzeniem graficznym. Płyta główna nie zawiera karty graficznej i bez użycia odpowiedniego procesora wyjścia te nie będą działać.
Procesor
Obsługa procesorów AMD Ryzen serii 7000/8000/9000 (gniazdo AM5)
Chipset
AMD X870
Pamięć
4 gniazda DIMM DDR5, obsługa do 256 GB (64 GB na moduł)
Obsługa DDR5 8200 (OC) / 8000 (OC) / 7800 (OC) / 7600 (OC) / 7200 (OC) / 7000 (OC) / 6800 (OC) / 6666 (OC) / 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5600 (OC) / 5200 / 4800 / 4400 MT/s
Dwukanałowa architektura pamięci
Obsługa modułów DIMM innych niż ECC, niebuforowanych, 1Rx8/2Rx8/1Rx16
Obsługa profilu Extreme Memory Profile (XMP)
Obsługa rozszerzonych profili AMD do podkręcania (EXPO)
Sloty
Procesor AMD
1× gniazdo PCIe x16
- Ryzen 9000/7000: PCIe 5.0 x16
- Ryzen 8000 Phoenix 1: PCIe 4.0 x8
- Ryzen 8000 Phoenix 2: PCIe 4.0 x4
(Podczas instalacji gniazda M2B_CPU lub M2C_CPU, PCIe x16 zostaje zredukowane do x8. Gniazdo może być używane wyłącznie do karty graficznej lub dysku SSD NVMe)
Chipset AMD X870
1× gniazdo PCIe 4.0 x4
1× gniazdo PCIe 3.0 x2
(gniazdo PCIe 4.0 współdzieli przepustowość z gniazdem M2D_SB i może nie być dostępne, gdy jest ono zapełnione)
Grafika artystyczna
Zintegrowany procesor graficzny z obsługą grafiki AMD Radeon™
2× USB4 typu C (wyjście DisplayPort, maks. 3840 × 2160 przy 240 Hz, obsługa HDR)
1× HDMI (maks. 4096 × 2160 przy 60 Hz, HDMI 2.1, HDCP 2.3, HDR)
1× Przednie HDMI (maks. 1920 × 1080 @ 30 Hz, HDMI 1.4)
Obsługuje do 4 wyświetlaczy jednocześnie
Składowanie
Procesor AMD
1× M.2 (M2A_CPU), klucz M, 2280/22110/25110/2580, PCIe 5.0/4.0 x4/x2 w zależności od procesora
2× M.2 (M2B_CPU, M2C_CPU), klucz M, 2280/22110, PCIe 5.0 x4/x2 (niedostępne z Ryzen 8000 Phoenix 1/2)
Chipset AMD X870
1× M.2 (M2D_SB), klucz M, 2280/22110, PCIe 4.0 x4/x2
4× SATA 6 Gb/s
Obsługa RAID 0, 1, 10 dla dysków SATA
Obsługa RAID 0, 1, 5, 10 dla dysków NVMe (tylko RAID 5 Ryzen 9000)
USB
Procesor + kontroler ASMedia USB4
2× port USB4 typu C (panel tylny, obsługa DisplayPort)
Procesor
4x USB 3.2 Gen1 (USB 3.0) na tylnym panelu
4× USB 2.0 na tylnym panelu
Chipset AMD X870
1× USB 3.2 Gen2x2 typu C przez złącze wewnętrzne
2× USB 3.2 Gen2 typu A (panel tylny, czerwony)
2× USB 3.2 Gen1 przez złącze wewnętrzne
4× USB 2.0 przez złącza wewnętrzne
Audio
Kodek Realtek ALC1220
2/4/5.1/7.1-kanałowy dźwięk wysokiej rozdzielczości
Obsługa odtwarzania DSD na gnieździe wyjścia liniowego
Obsługa wyjścia S/PDIF
ŁANIA
1x karta sieciowa Realtek 2.5GbE (2,5/1Gb/100Mb)
WLAN / Bluetooth
PCB wersja 1.0: MediaTek Wi-Fi 7 MT7925, Bluetooth 5.4
PCB wersja 1.1: Realtek Wi-Fi 7 RTL8922AE, Bluetooth 5.4
Wi-Fi 802.11a/b/g/n/ac/ax/be, pasma 2,4/5/6 GHz
Obsługa kanałów 160 MHz
Złącza wewnętrzne
1× 24-pinowe złącze zasilania głównego ATX
2× 8-pinowe ATX 12 V
1× złącze wentylatora procesora
1× złącze wentylatora/pompy chłodzenia wodnego procesora
4× wentylator systemowy
2× złącze wentylatora/pompy
3× kołącznik adresowalnej taśmy LED RGB Gen2
1× złącze paska LED RGB
4 gniazda M.2
4× SATA 6 Gb/s
1× złącze panelu przedniego
1× złącze audio na panelu przednim
1× złącze USB 3.2 Gen2x2 typu C
1× złącze USB 3.2 Gen1
2× złącze USB 2.0
1× port HDMI
1× złącze wykrywania szumów
2× czujnik temperatury
1× złącze TPM (obsługuje tylko moduły GC-TPM2.0 SPI)
1× przycisk zasilania
1× przycisk resetowania
1× Zworka resetująca
1× zworka Clear CMOS
Porty na tylnym panelu
1× przycisk Q-Flash Plus
2× złącze anteny Wi-Fi
1× HDMI
2× USB4 typu C (obsługa DisplayPort)
2× USB 3.2 Gen2 typu A (czerwony)
4× USB 3.2 Gen1
4× USB 2.0
1× RJ-45
1× optyczne S/PDIF
2x gniazda audio
Wymiary
30,5 × 24,4 cm
Format ATX
