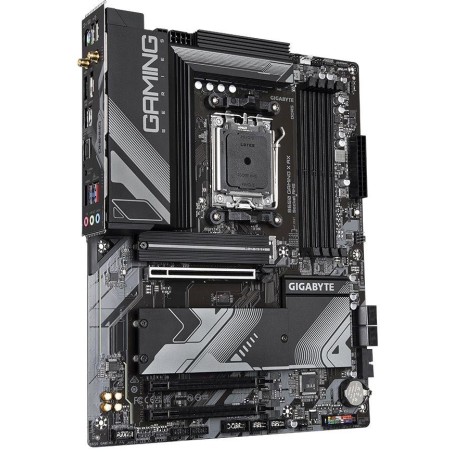

Płyta główna GIGABYTE B650 GAMING X AX
Płyta jest wyposażona w wyjścia graficzne do użytku z procesorami ze zintegrowanym rdzeniem graficznym. Płyta główna nie zawiera karty graficznej i bez użycia odpowiedniego procesora wyjścia te będą nieczynne.
Procesor
Obsługa procesorów AMD Ryzen serii 7000 (Socket AM5)
Zestaw układów scalonych
Procesor AMD B650
Pamięć
4 gniazda pamięci DDR5, obsługa do 192 GB
Obsługa DDR5 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400MHz
Architektura pamięci dwukanałowej
Obsługa non-ECC, niebuforowana, 1Rx8/2Rx8/1Rx16
Obsługa rozszerzonych profili AMD EXtended do podkręcania (EXPO)
Obsługa profilu Extreme Memory Profile (XMP)
Sloty
Procesor AMD
1x gniazdo PCIe 4.0 x16
Chipset AMD B650
2 gniazda PCIe 3.0 x16 (obsługują tryb x1)
Grafika artystyczna
1× port HDMI, obsługujący maks. rozdzielczość 4096 × 2160 przy 60 Hz
1× port DisplayPort, obsługujący maks. rozdzielczość 3840 × 2160 przy 144 Hz
Składowanie
Procesor AMD
2x gniazdo M.2, klucz M, dla jednostek typu 2280/25110 (tryb PCIe 4.0 x4/x2)
Chipset AMD B650
1× gniazdo M.2, klucz M, dla jednostek typu 2280/25110 (tryb PCIe 4.0 x4/x2)
4 porty SATA 6 Gb/s
Obsługa RAID 0, RAID 1 i RAID 10 dla dysków SATA
Obsługa RAID 0, RAID 1 i RAID 10 dla dysków PCIe
USB
Chipset AMD B650
1× port USB-C 3.2 Gen2×2 dostępny poprzez wewnętrzne złącze USB
4 porty USB 3.2 Gen1 (USB 3.0) (2 porty na tylnym panelu, 2 porty dostępne za pośrednictwem wewnętrznego złącza USB)
4 porty USB 2.0 dostępne poprzez wewnętrzne złącza USB
Procesor AMD
1× port USB 3.2-C Gen2 na tylnym panelu
1× port USB 3.2 Gen2 typu A na tylnym panelu
1× port USB 3.2 Gen1 (USB 3.0) na tylnym panelu
3 porty USB 2.0 na tylnym panelu
Audio
Kodek audio Realtek
Dźwięk wysokiej rozdzielczości 2/4/5.1/7.1 kanałów
ŁANIA
1× kontroler sieci LAN Realtek 2.5Gigabit
WLAN/Bluetooth
Płytka wyposażona jest w jeden z następujących modułów Wi-Fi:
AMD Wi-Fi 6E RZ616 (MT7922A22M)
Wi-Fi 802.11a/b/g/n/ac/ax
Dwuzakresowy (2,4 GHz, 5 GHz)
Prędkość przesyłu danych do 2,4 Gbps
Bluetooth 5.2
Karta sieciowa Intel® Wi-Fi 6E AX210
Wi-Fi 802.11a/b/g/n/ac/ax
Potrójne pasmo (2,4 GHz, 5 GHz, 6 GHz)
Prędkość przesyłu danych do 2,4 Gbps
Bluetooth 5.3
Złącza wewnętrzne
1× 24-stykowe złącze zasilania głównego ATX
1× 8-pinowe złącze zasilania ATX 12V
1× 4-stykowe złącze zasilania ATX 12 V
1× złącze wentylatora procesora
1× złącze wentylatora chłodzącego procesor wodą
2 złącza wentylatora systemowego
1× złącze wentylatora systemowego/pompy chłodzenia wodnego
2× adresowalne złącze paska LED
2× złącze paska LED RGB
1× Złącze taśmy LED/paska LED RGB chłodnicy procesora
3 gniazda M.2, klucz M
Złącze 4× SATA 6Gb/s
1× złącze panelu przedniego
1× złącze audio na panelu przednim
1× złącze USB-C 3.2 Gen2×2
Złącze 1× USB 3.2 Gen1 (USB 3.0) (obsługuje 2 porty USB 3.2 Gen1)
Złącze 2x USB 2.0 (obsługuje 4 porty USB 2.0)
1× złącze TPM (obsługuje(obsługuje wyłącznie moduły GC-TPM2.0 SPI i GC-TPM2.0 SPI 2.0)
1× złącze portu szeregowego
1× Przycisk resetowania
1× Zworka resetująca
1× zworka Clear CMOS
Porty na tylnym panelu
1× port combo klawiatury i myszy PS/2
2x złącze anteny Wi-Fi
1× przycisk Q-Flash Plus
1× DisplayPort
1x HDMI
1× USB-C 3.2 Gen2
1× USB 3.2 Gen2 (USB 3.1 Gen2)
3× USB 3.2 Gen1 (USB 3.0)
3x USB 2.0
1xRJ-45
3x gniazda audio
Wymiary
Wymiary 30,5×24,4 cm
Format ATX
