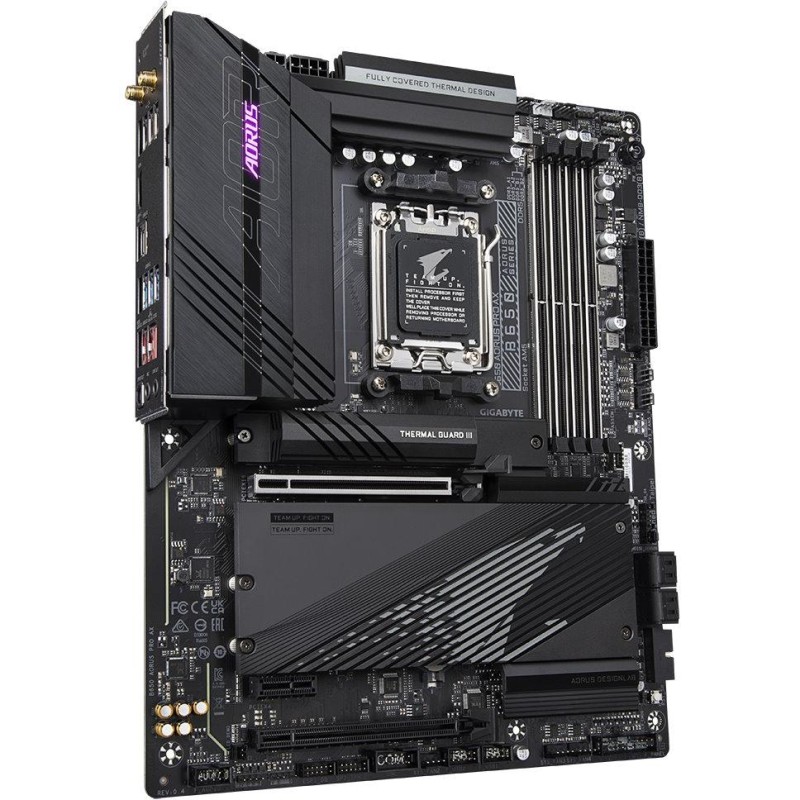

Płyta główna GIGABYTE B650 AORUS PRO AX
Płyta jest wyposażona w wyjścia graficzne do użytku z procesorami ze zintegrowanym rdzeniem graficznym. Płyta główna nie zawiera karty graficznej i bez użycia odpowiedniego procesora wyjścia te będą nieczynne.
Procesor
Obsługa procesorów AMD Ryzen serii 7000 (Socket AM5)
Zestaw układów scalonych
Procesor AMD B650
Pamięć
4 gniazda pamięci DDR5, obsługa do 192 GB
Obsługa DDR5 6666(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400MHz
Architektura pamięci dwukanałowej
Obsługa non-ECC, niebuforowana, 1Rx8/2Rx8/1Rx16
Obsługa rozszerzonych profili AMD EXtended do podkręcania (EXPO)
Obsługa Intel Extreme Memory Profile (XMP)
Sloty
Procesor AMD
1x gniazdo PCIe 4.0 x16
Chipset AMD B650
1x gniazdo PCIe 4.0 x16 (obsługuje tryb x4)
1x gniazdo PCIe 3.0 x1
Grafika artystyczna
1x port HDMI, obsługujący maks. rozdzielczość 4096 x 2160 przy 60 Hz
Wiele GPU
Obsługa technologii AMD CrossFire
Składowanie
Procesor AMD
1x gniazdo M.2, klucz M, dla jednostek typu 2280/25110 (tryb PCIe 5.0 x4/x2)
1x gniazdo M.2, klucz M, dla jednostek typu 2280/25110 (tryb PCIe 4.0 x4/x2)
Chipset AMD B650
1x gniazdo M.2, klucz M, dla jednostek typu 2280/25110 (tryb PCIe 4.0 x4/x2)
4 porty SATA 6Gb/s
Obsługa RAID 0, RAID 1 i RAID 10 dla dysków SATA
Obsługa RAID 0, RAID 1 i RAID 10 dla dysków PCIe
USB
Chipset AMD B650
1x port USB 3.2 Gen2x2 typu C dostępny poprzez wewnętrzne złącze USB
1x port USB 3.2 Gen2 typu A na tylnym panelu
6 portów USB 3.2 Gen1 (USB 3.0) (4 porty na tylnym panelu, 2 porty dostępne za pośrednictwem wewnętrznego złącza USB)
4 porty USB 2.0 dostępne poprzez wewnętrzne złącza USB
Procesor AMD
1x port USB 3.2 Gen2 typu C na tylnym panelu
2x port USB 3.2 Gen2 typu A na tylnym panelu
4 porty USB 2.0 na tylnym panelu
Audio
Kodek Realtek ALC1220-VB
Dźwięk wysokiej rozdzielczości 2/4/5.1/7.1 kanałów
Obsługa wyjścia S/PDIF
ŁANIA
1x kontroler Intel 2.5Gigabit LAN
WLAN/Bluetooth
AMD Wi-Fi 6E RZ616 (MT7922A22M)
Wi-Fi 802.11a/b/g/n/ac/ax
Potrójne pasmo (2,4 GHz, 5 GHz, 6 GHz)
Prędkość przesyłu danych do 2,4 Gbps
Bluetooth 5.2
Złącza wewnętrzne
1x 24-stykowe złącze zasilania głównego ATX
1x 8-pinowe złącze zasilania ATX 12V
1x 4-pinowe złącze zasilania ATX 12V
1x złącze wentylatora procesora
1x złącze wentylatora chłodzącego procesor wodą
4x złącze wentylatora systemowego
2 złącza wentylatora systemowego/pompy chłodzenia wodnego
2x adresowalne złącze paska LED
2x złącze paska LED RGB
1x złącze taśmy LED/taśmy LED RGB chłodnicy procesora
3x gniazda M.2, klucz M
Złącze 4x SATA 6Gb/s
1x złącze panelu przedniego
1x złącze audio na panelu przednim
1x złącze USB 3.2 Gen2x2 typu C
1x złącze USB 3.2 Gen1 (USB 3.0) (obsługuje 2 porty USB 3.2 Gen1)
Złącze 2x USB 2.0 (obsługuje 4 porty USB 2.0)
1x złącze wykrywania szumów
1 złącze Thunderbolt AIC
1x złącze TPM (obsługuje tylko moduły GC-TPM2.0 SPI i GC-TPM2.0 S)(Informacje 2.0)
1x złącze portu szeregowego
1x przycisk resetowania
1x zworka resetująca
2x złącze czujnika temperatury
1x zworka Clear CMOS
Porty na tylnym panelu
1x przycisk Q-Flash Plus
2x złącze anteny Wi-Fi
1x HDMI
1x USB 3.2 Gen2 typu C
3x USB 3.2 Gen2 (USB 3.1 Gen2)
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
2x gniazda audio
1x wyjście optyczne S/PDIF
Wymiary
30,5 x 24,4 cm
Format ATX
