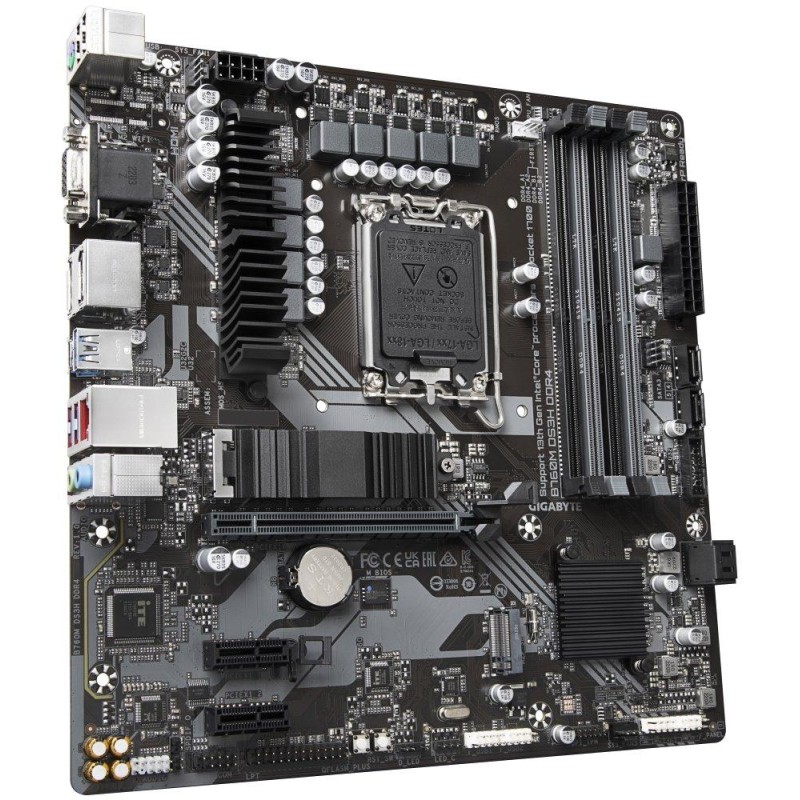

Płyta główna GIGABYTE B760M DS3H DDR4
Płyta jest wyposażona w wyjścia graficzne do użytku z procesorami ze zintegrowanym rdzeniem graficznym. Płyta główna nie zawiera karty graficznej i bez użycia odpowiedniego procesora wyjścia te będą nieczynne.
Procesor
Obsługa procesorów Intel Core/Pentium/Celeron 12. i 13. generacji (gniazdo LGA1700)
Zestaw układów scalonych
Procesor Intel B760
Pamięć
4 gniazda pamięci DDR4, obsługa do 128 GB
Obsługa DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz
Architektura pamięci dwukanałowej
Obsługa ECC, 1Rx8/2Rx8, niebuforowana (tryb bez ECC)
Obsługa non-ECC, 1Rx8/2Rx8/1Rx16, niebuforowana
Obsługa Intel Extreme Memory Profile (XMP)
Sloty
Procesor Intel
1x gniazdo PCIe 4.0 x16
Chipset Intel B760
2x gniazda PCIe 3.0 x1
Grafika artystyczna
1x port HDMI, obsługujący maks. rozdzielczość 4096 x 2160 przy 60 Hz
2x port DisplayPort, obsługujący maks. rozdzielczość 4096 x 2304 przy 60 Hz
1x port VGA, obsługujący maks. rozdzielczość 1920 x 1200 przy 60 Hz
Składowanie
Procesor Intel
1x gniazdo M.2, klucz M, dla jednostek typu 2280 (tryb PCIe 4.0 x4/x2)
Chipset Intel B760
1x gniazdo M.2, klucz M, dla jednostek typu 2280 (tryb PCIe 4.0 x4/x2)
4 porty SATA 6Gb/s
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla dysków SATA
USB
1x port USB 3.2 Gen2 typu C na tylnym panelu
5 portów USB 3.2 Gen1 (USB 3.0) (3 porty na tylnym panelu, 2 porty dostępne za pośrednictwem wewnętrznego złącza USB)
6 portów USB 2.0 (2 porty na tylnym panelu, 4 porty dostępne za pośrednictwem wewnętrznych złączy USB)
Audio
Kodek audio Realtek
Dźwięk wysokiej rozdzielczości 2/4/5.1/7.1 kanałów
Obsługa wyjścia S/PDIF
ŁANIA
1x kontroler LAN Realtek 2.5Gigabit
Złącza wewnętrzne
1x 24-stykowe złącze zasilania głównego ATX
1x 8-pinowe złącze zasilania ATX 12V
1x złącze wentylatora procesora
3 złącza wentylatora systemowego
1x adresowalny łącznik paska LED
1x złącze paska LED RGB
2x gniazda M.2, klucz M
Złącze 4x SATA 6 Gb/s
1x złącze panelu przedniego
1x złącze audio na panelu przednim
1x złącze wyjściowe S/PDIF
1x złącze USB 3.2 Gen1 (USB 3.0) (obsługuje 2 porty USB 3.2 Gen1)
Złącze 2x USB 2.0 (obsługuje 4 porty USB 2.0)
1x złącze TPM (tylko dla modułów GC-TPM2.0 SPI i GC-TPM2.0 SPI 2.0)
1x złącze portu szeregowego
1x złącze portu równoległego
1x przycisk Q-Flash Plus
1x przycisk resetowania
1x zworka resetująca
1x zworka Clear CMOS
Porty na tylnym panelu
2x USB 2.0
1x port combo PS/2 klawiatury i myszy
2x DisplayPort
1x HDMI
1x VGA
3x USB 3.2 Gen1 (USB 3.0)
1x USB 3.2 Gen2 typu C
1x RJ-45
3x gniazda audio
Wymiary
24,4x24,4 cm
Format Micro ATX
