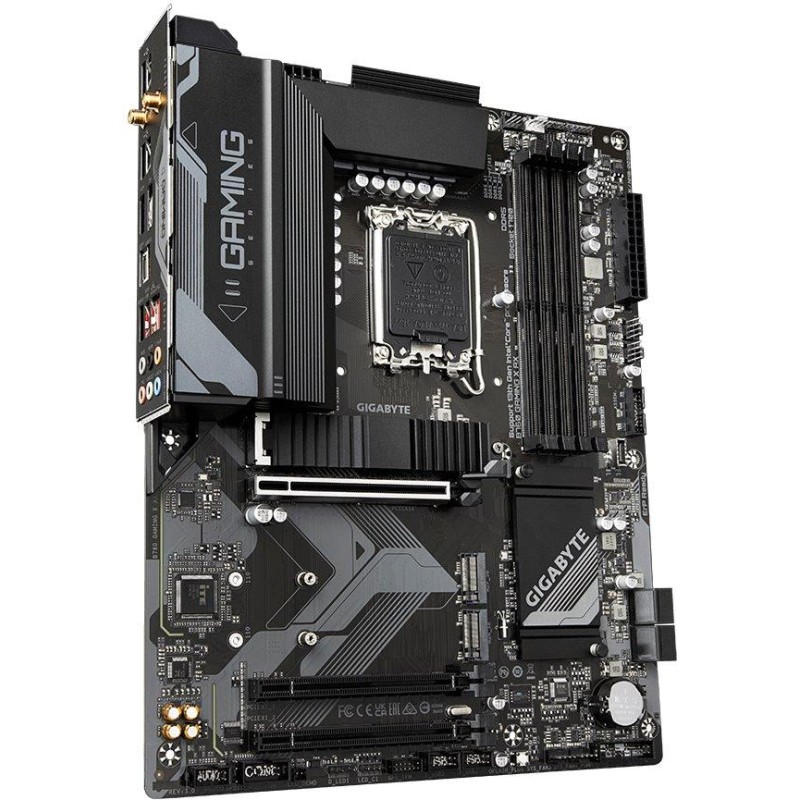

Płyta główna GIGABYTE B760 GAMING X AX
Płyta jest wyposażona w wyjścia graficzne do użytku z procesorami ze zintegrowanym rdzeniem graficznym. Płyta główna nie zawiera karty graficznej i bez użycia odpowiedniego procesora wyjścia te będą nieczynne.
Procesor
Obsługa procesorów Intel Core/Pentium/Celeron 12. i 13. generacji (gniazdo LGA1700)
Zestaw układów scalonych
Procesor Intel B760
Pamięć
4 gniazda pamięci DDR5, obsługa do 192 GB
Obsługa DDR5 7600 (OC)/ 7400 (OC)/ 7200 (OC)/ 7000 (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800 / 4000 MHz
Architektura pamięci dwukanałowej
Obsługa ECC, 1Rx8/2Rx8, niebuforowana (tryb bez ECC)
Obsługa non-ECC, 1Rx8/2Rx8/1Rx16, niebuforowana
Obsługa Intel Extreme Memory Profile (XMP)
Sloty
Procesor Intel
1x gniazdo PCIe 4.0 x16
Chipset Intel B760
2x gniazdo PCIe 3.0 x16 (obsługuje tryb x1)
Grafika artystyczna
1x port HDMI, obsługujący maks. rozdzielczość 4096 x 2160 przy 60 Hz
1x port DisplayPort, obsługujący maks. rozdzielczość 4096 x 2304 przy 60 Hz
Składowanie
Procesor Intel
1x gniazdo M.2, klucz M, dla jednostek typu 22110/2280 (tryb PCIe 4.0 x4/x2)
Chipset Intel B760
2x gniazdo M.2, klucz M, dla jednostek typu 22110/2280 (tryb PCIe 4.0 x4/x2)
4 porty SATA 6Gb/s
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla dysków SATA
USB
1x port USB 3.2 Gen2 typu C dostępny poprzez wewnętrzne złącze USB
1x port USB 3.2 Gen2 typu A na tylnym panelu
3 porty USB 3.2 Gen1 (USB 3.0) (1 port na tylnym panelu, 2 porty dostępne za pośrednictwem wewnętrznego złącza USB)
1x port USB 3.2 Gen1 (USB 3.0) typu C na tylnym panelu
9 portów USB 2.0 (5 portów na tylnym panelu, 4 porty dostępne za pośrednictwem wewnętrznych złączy USB)
Audio
Kodek audio Realtek
Dźwięk wysokiej rozdzielczości 2/4/5.1/7.1 kanałów
Obsługa wyjścia S/PDIF
ŁANIA
1x kontroler LAN Realtek 2.5Gigabit
WLAN/Bluetooth
Karta graficzna AMD Wi-Fi 6E RZ608
Wi-Fi 802.11a/b/g/n/ac/ax
Dwuzakresowy (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.2
Złącza wewnętrzne
1x 24-stykowe złącze zasilania głównego ATX
1x 8-pinowe złącze zasilania ATX 12V
1x złącze wentylatora procesora
1x złącze wentylatora procesora/pompy chłodzenia wodnego
3 złącza wentylatora systemowego
1x złącze wentylatora systemowego/pompy chłodzenia wodnego
2x adresowalne złącze paska LED
2x złącze paska LED RGB
3x gniazda M.2, klucz M
Złącze 4x SATA 6 Gb/s
1x złącze panelu przedniego
1x złącze audio na panelu przednim
1x złącze wyjściowe S/PDIF
1x złącze USB 3.2 Gen2 typu C
1x złącze USB 3.2 Gen1 (USB 3.0) (obsługuje 2 porty USB 3.2 Gen1)
Złącze 2x USB 2.0 (obsługuje 4 porty USB 2.0)
1x złącze TPM (tylko dla modułów GC-TPM2.0 SPI i GC-TPM2.0 SPI 2.0)
1x złącze portu szeregowego
1x przycisk Q-Flash Plus
1x zworka resetująca
1x zworka Clear CMOS
Porty na tylnym panelu
1x USB 3.2 Gen2 typ A
1x USB 3.2 Gen1 (USB 3.0) typ C
1x USB 3.2 Gen1 (USB 3.0) typ A
5x USB 2.0
2x złącze anteny Wi-Fi>
1x DisplayPort
1x HDMI
1x RJ-45
6x gniazda audio
Wymiary
Wymiary: 30,5 x 24,4 cm
Format ATX
