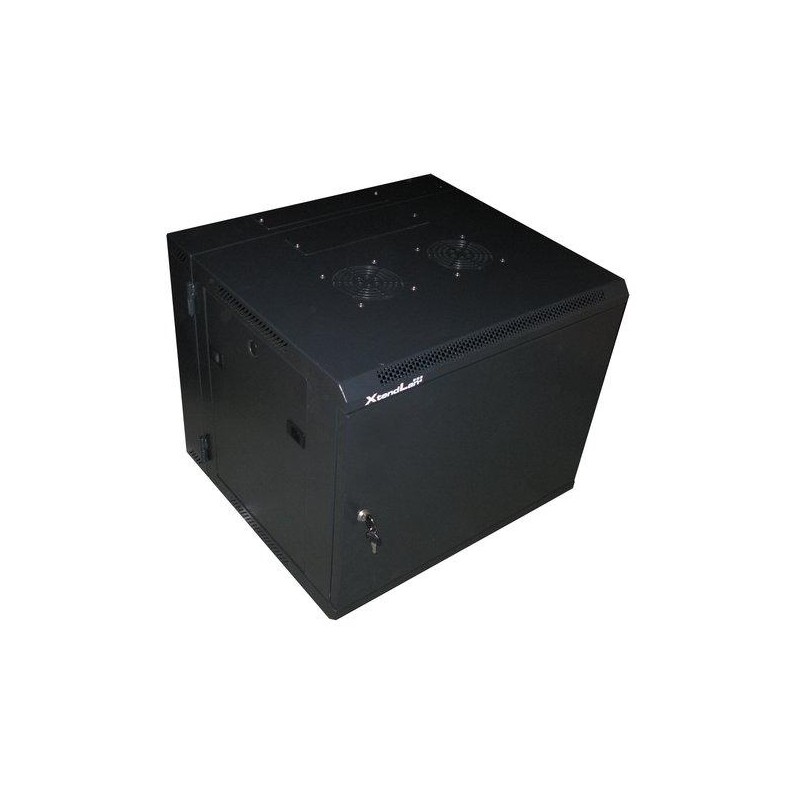

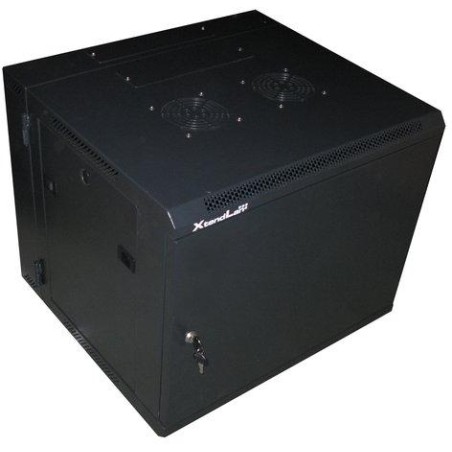

XtendLan WD-9U-65-F-CZARNY
Szafa rozdzielcza przeznaczona jest do instalowania sprzętu teleinformatycznego.
Uniwersalne dwuczęściowe szafki są przeznaczone do montażu na ścianie. Szafki są doskonale wykonane i mają elegancki wygląd.
Wykonane są z walcowanej stali, części nośne wykonane są ze stali o grubości 1,5 mm, reszta ze stali o grubości 1,2 mm. Konstrukcja pozwala na obciążenie statyczne 60 kg.
Drzwi przednie są zamykane na klucz. Panele boczne są wyposażone w zatrzaski i można je zdjąć ręcznie. Mogą być wyposażone w zamek, który jest instalowany w przygotowanym otworze.
PODSTAWOWE DANE TECHNICZNE
Format stojaka: 19"
Pojemność: 9U
Stopień ochrony: IP20
Wymiary: 600 x 550 x 501 mm (szerokość x głębokość x wysokość)
Projekt:
drzwi - pełne, całkowicie metalowe
tylna okładka - pełna
pokrywa boczna - pełna, łatwo zdejmowana, może być wyposażona w zamek
pokrywa górna - perforowana, z miejscami na dwa wentylatory
Kolor: czarny, RAL9004
Inne funkcje
- Szafa rozdzielcza wyposażona jest w cztery przesuwne szyny pionowe z perforacjami, służące do mocowania zainstalowanych urządzeń.
- W zestawie z rozdzielnicą znajdują się elementy mocujące (nakrętki klatkowe, podkładki, śruby)
- Na dole rozdzielnicy znajduje się punkt uziemiający, do którego należy podłączyć przewód uziemiający.
- Otwory kablowe znajdują się u góry i u dołu tylnego panelu oraz u góry przedniego panelu i są zakryte zaślepkami.
- spełnia międzynarodową normę IEC 60297-2
Diagram:
kliknij aby powiększyć...
Wymiary wysyłkowe: 67x62x57 cm
Instrukcja montażu (cz)
Zamykane drzwi wejściowe:
Zamykane tylne drzwi:
Tylne drzwi otwierają się na zamek. Boczne panele są łatwo zdejmowane i mogą być również wyposażone w zamek.
Widok bez paneli bocznych. Pionowe szyny montażowe można przesuwać w razie potrzeby:
Stałe zawiasy tylnych drzwi obrotowych. Przód szafki można w razie potrzeby zdjąć z zawiasów.
Na dole obudowy znajduje się punkt uziemienia,
W górnej pokrywie znajdują się otwory na dwa wentylatory z zaślepkami,
akcesoria obejmują szyny poziome,
i zestaw montażowy.
Uwaga: Podczas odbioru przesyłki należy sprawdzić, czy nie jest uszkodzona lub niekompletna. Postępuj zgodnie z instrukcjami odbioru paczki , co zapewni właściwe i terminowe rozwiązanie wszelkich uszkodzeń przesyłki.
