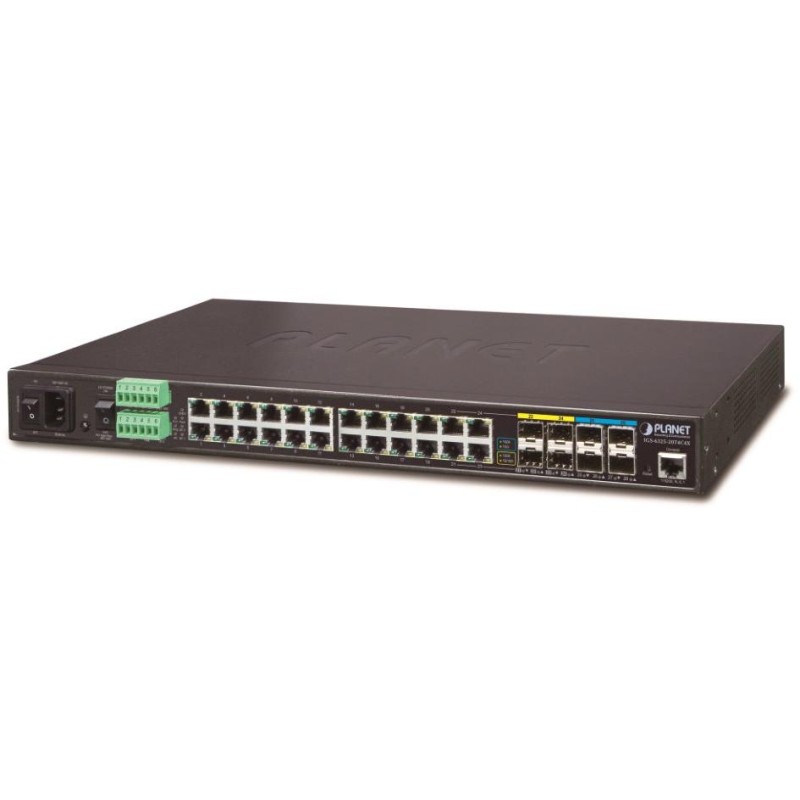

PLANETA IGS-6325-20T4C4X
Przemysłowy zarządzalny przełącznik L3 24x 10/100/1000Base-T, 4x SFP 100/1000Base-X, 4x SFP+ 10Gb BASE-SR/LR.
Zarządzanie Web/SNMPv3, 256 sieci VLAN 802.1Q, protokół Spanning Tree, protokół Rapid Spanning Tree, agregacja łączy LACP 802.3ad, kształtowanie portów, QoS, podsłuch DHCP, pierścień ERPS — czas odzyskiwania transmisji danych wynosi mniej niż 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Nadmiarowe zasilanie AC+DC, zabezpieczenie przeciwprzepięciowe ESD, stopień ochrony IP30, temperatura pracy -40~75°C, bezwentylatorowy - bez wentylatorów.
Inteligentne przełączniki dla przemysłowego Ethernetu są zaprojektowane do trudnych warunków pracy z szerokimi zakresami temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Zapewniają również doskonałe możliwości wielopołączeniowe, aby osiągnąć solidną łączność systemową z bardzo krótkim czasem odzyskiwania.
Jest wyposażony w metodę redundancji wykorzystującą protokół Spanning Tree (którego czas odzyskiwania jest rzędu sekund i ułamków sekund). Routing L3 jest obsługiwany dla maksymalnie 128 reguł i 128 interfejsów VLAN.
Przełączniki serii IGS umożliwiają wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Ich wielką zaletą jest wydłużony średni czas między awariami (MTBF)!
Możliwość monitorowania za pomocą aplikacji mobilnejCloudViewer .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 24 x RJ-45 10/100/1000BASE-T, 4 x SFP+ 10GBASE-X, 4 x SFP 100/1000BASE-X, 1 x port szeregowy konsoli RJ-45 (RS232)
Pamięć: 16 tys. adresów MAC, bufor 32 Mbit
Przepustowość: magistrala 128 Gbps, przepustowość 95,2 Mpps (64B)
Obsługa transmisji: JumboFrame 10kB
Wersja protokołu IP: IPv4, IPv6
Projekt: do montażu w szafie 1U
Zasilanie: AC 100-240 V/50-60 Hz 1 A lub DC 36-60 V, 1,5 A), redundantne, całkowity pobór mocy do 36 W (zasilacz nie jest dołączony)
Ochrona: EFT + ESD do 6 kV
Temperatura pracy: -40°C - 75°C, wilgotność do 95%
Wymiary: 440 x 200 x 44,5 mm
Waga: 2980g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1/v2/v3
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 reguł
Trasowanie L3: statyczne reguły 128, 128 interfejsów VLAN; dynamiczny OSPF v2
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, znaczniki 802.1p lub 802.1Q
Ustawienia przepustowości
kształtownika portu w zakresie 1 kb - 1 Gb/s
Obsługa sieci VLAN: IEEE 802.1Q
do 256 grup VLAN, do 4096 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
Sieć VLAN oparta na podsieci IP
Rejestracja sieci VLAN multicast
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protocol IEEE 802.1w Rapid Spanning Tree
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, oba
Agregacja łączy: IEEE 802.3ad LACP, 8 portów w 10 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS) - powiązanie IP+MAC, powiązanie VLAN + MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak
Nieruchomości przemysłowe:
EMI/EMS, kompatybilność elektromagnetyczna i zgodność z normą CE EN-6100-4-2,3,4,5,6
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Topologie pierścieniowe Ethernet STP/RSTP/MSTP i ERPS
