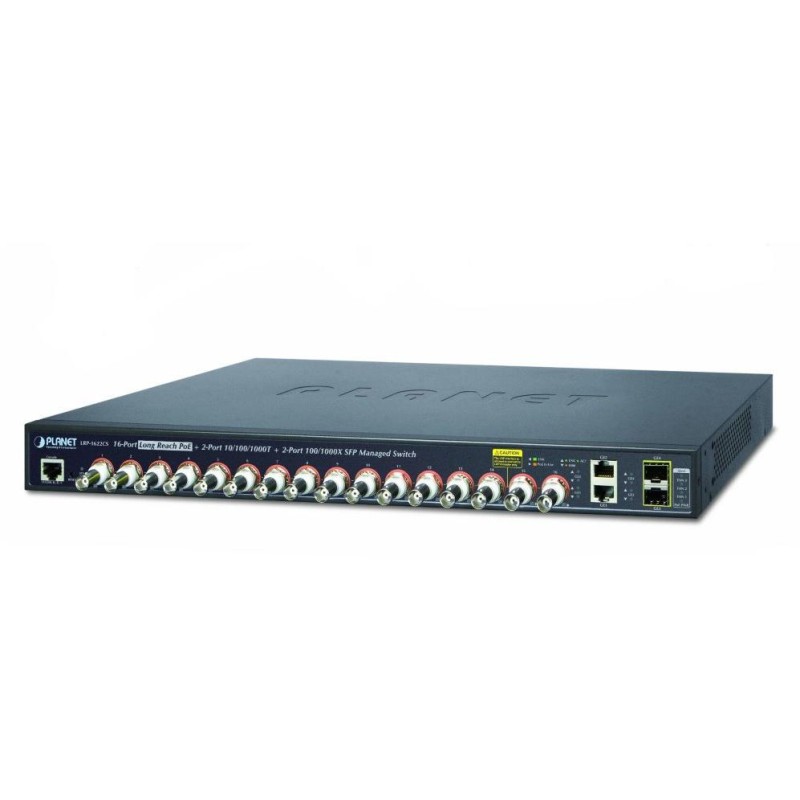

PLANETA LRP-1622CS
Zarządzalny przełącznik Ethernet COAX PoE z 16 portami koncentrycznymi 10/100 Mb, 2 portami metalowymi 100/1000 Mb + 2x SFP (obsługa DDM).
Sieci VLAN 802.1Q, LACP, Spanning tree STP/RSTP/MSTP, IGMPv3, obsługa IPv4/IPv6, QoS, RADIUS/TACACS, ochrona DoS. Zarządzanie WEB/SNMPv3/Telnet.
Ethernet dalekiego zasięgu (LRE) IEEE 1901, zabezpieczenie portu ESD, zasilanie AC 230 V.
Przełącznik zarządzany koncentrycznie z 16 portami jako rozwiązanie do rozszerzania segmentów Ethernet, w tym zwiększania zasięgu zasilania PoE (Power over Ethernet) ze 100 m do 400 m przez kabel koncentryczny, w tym utrzymywania zasilania dla urządzeń IEEE 802.3at na końcu linii lub do 1200 m bez zasilania PoE. Rozszerzacze klienta Slave (LRP-101CE) można łączyć szeregowo/podłączać do 4 jednostek na jednym porcie wtryskiwacza.
Zastosowanie technologii LRE (Long Reach Ethernet) jest idealne do używania kamer IP lub bezprzewodowych punktów dostępowych przy większych odległościach połączenia. Technicznie rzecz biorąc, jest to zintegrowane rozszerzenie możliwości instalowania zasilanych urządzeń w lokalizacjach oddalonych od centralnego przełącznika lub szafy.
Interfejs:
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 2 x RJ-45 10/100Base-TX, 2 x SFP 100/1000BASE-X, 16 x BNC z PoE, 1 x port szeregowy konsoli RJ-45
Pamięć: 8 tys. adresów MAC, bufor 4,1 MB
Przepustowość: magistrala 11,2 Gb/s, bez blokowania
Projekt: do montażu w szafie 1U
Zasilanie: wewnętrzne AC 100-240V/50-60Hz, całkowity pobór mocy do 540W
Ochrona: ESD do 2KV DC
Temperatura pracy: 0°C - 50°C
Wymiary: 440 x 300 x 44,5 mm
Waga: 4430g
Funkcje administracyjne:
Zarządzanie: Konsola, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c
Kontrola dostępu: protokół ACL oparty na IP i MAC
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8-poziomowa, priorytetyzacja ruchu według portu, DSCP/ToS
Obsługa sieci VLAN: IEEE 802.1Q
do 256 grup VLAN, do 4094 identyfikatorów VLAN
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN głosowa
Protokół VLAN
GVRP
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Agregacja łączy: IEEE 802.3ad LACP, 4 porty w 4 grupach
Multicast IGMP: IGMP v2/v3, do 256 grup, obsługa trybu zapytania IGMP
Podsłuchiwanie DHCP: tak
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
Funkcja POE:
Całkowita moc wyjściowa: 16x BNC, 440 W przy 25 °C, 380 W przy 50 °C, IEEE 802.3af, IEEE 802.3at
Ilość wtryskiwaczy: 16 x do 36 W
Aplikacje sieciowe:
L.png" alt="LRP-1622CS-2_L.png" />
Harmonogram PoE i wykrywanie PING:
