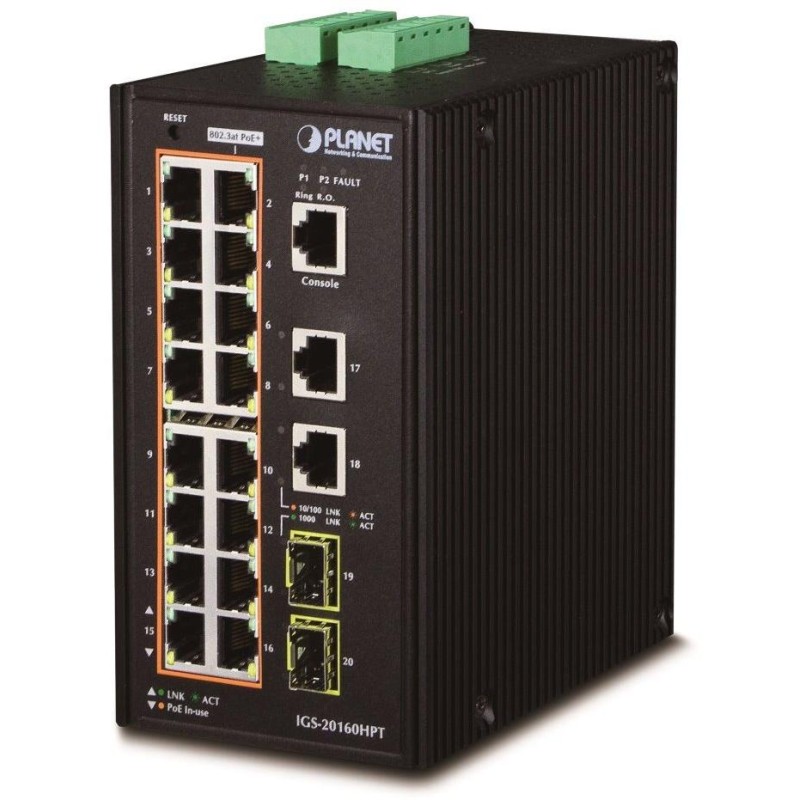

PLANETA IGS-20160HPT
Przemysłowy, zarządzalny przełącznik L2/L3 PoE, 18x 10/100/1000Base-T z 16 wtryskiwaczami PoE, 2x SFP 100/1000Base-X (SFP-DDM), 2x DI/DO; całkowita moc wyjściowa do 320 W.
Zarządzanie Web/SNMPv3, statyczny routing, powiadomienia e-mail, sieci 255 VLAN 802.1Q, protokół Spanning Tree, protokół Rapid Spanning Tree, agregacja łączy 802.3ad LACP, kształtowanie portów, QoS, LLDP, podsłuch DHCP, obsługa IPv4/IPv6.
Możliwość zasilania redundantnego w zakresie DC 48-56 V, stopień ochrony IP30, obudowa aluminiowa, temperatura pracy od -40 do 75 °C.
Diagnostyka okablowania. Ochrona przeciwprzepięciowa ESD portów LAN i zasilania do 6 kV. Montaż na szynie DIN lub na ścianie.
Inteligentne przełączniki dla przemysłowego Ethernetu są zaprojektowane do trudnych warunków pracy z szerokimi zakresami temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Zapewniają również doskonałe możliwości wielopołączeniowe, aby osiągnąć solidną łączność systemową z bardzo krótkim czasem odzyskiwania.
Oprócz dobrze znanej metody Spanning Tree (z czasem odzyskiwania kilku sekund), IGS-20160HPT jest wyposażony w specjalistyczną funkcję ERPS (Ethernet Ring Protection Switching) dla redundancji, która ma czas odzyskiwania i czas wyszukiwania nowej ścieżki do 50 ms. Obsługiwany jest statyczny routing L3 dla maksymalnie 32 reguł i 128 interfejsów VLAN.
Przełączniki serii IGS są łatwe do zainstalowania na standardowej szynie DIN lub bezpośrednio na ścianie i umożliwiają wdrożenie znanej technologii Ethernet nawet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP). Ich wielką zaletą jest wydłużony średni czas między awariami (MTBF)!
Nowa generacja modułu IGS-20160HPT ma funkcję ochrony cyberbezpieczeństwa, która zwiększa bezpieczeństwo krytycznych sieci i chroni przed zakłóceniami zewnętrznymi. Nowy IGS-20160HPT ma rozszerzoną pamięć i ulepszone rdzenie protokołu SSH, TLS i SSL, zapewniając solidną ochronę przed zaawansowanymi zagrożeniami. Obejmuje on szereg funkcji, takich jak DHCP Snooping, IP Source Guard, ARP Inspection Protection, 802.1x i dostęp do sieci MAC, UDLD, GVRP, RADIUS, TACACS + zarządzanie kontami użytkowników, uwierzytelnianie SNMPv3 i wiele innych.
Możliwość monitorowania za pomocą aplikacji mobilnejCloudViewer .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 18 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x port konsoli szeregowej RJ-45 (RS-232)
Pamięć: 8 tys. adresów MAC, bufor 4 MBitów
Przepustowość: magistrala 40 Gbps, operacyjna 29,7 Mpps (64B)
Obsługa transmisji: JumboFrame 9 KB
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: podwójne 48-56 V DC, podłączenie nie jest konieczne, ale zalecane z dwóch różnych źródeł (brak w zestawie), całkowity pobór mocy do 349 W
Ochrona: ESD do 6 kV
Temperatura pracy: -40°C - 75°C
Wymiary: 152 x 107 x 84 mm
Waga: 1533g
Funkcje administracyjne:
Zarządzanie: Konsola, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Kontrola dostępu: protokół ACL oparty na IP i MAC, 123 reguły
Statyczny routing L3:ong> 32 reguły, 8 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, znaczniki 802.1p lub 802.1Q
Ustawienia
kształtowania portu w zakresie 500 Kb - 1000 Mbps
Obsługa sieci VLAN: IEEE 802.1Q
do 255 grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
GVRP
Rejestracja sieci VLAN multicast
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, oba
Agregacja łączy: IEEE 802.3ad LACP, 4 porty w 10 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS) - powiązanie IP+MAC, powiązanie VLAN + MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
Funkcja POE:
Całkowita moc wyjściowa: 240 W przy połączeniu 48 V, 260-320 W przy połączeniu 56 V, IEEE 802.3at
Ilość wtryskiwaczy: 16 x do 36 W
Typ zasilania: End-span
Funkcje zaawansowane:
wykrywanie aktywności urządzeń zasilanych za pomocą protokołu ICMP, w przypadku braku odpowiedzi możliwe jest ponowne uruchomienie poprzez odłączenie zasilania
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
Montaż na szynie DIN :
Montaż na ścianie przy użyciu dołączonej ramki :
