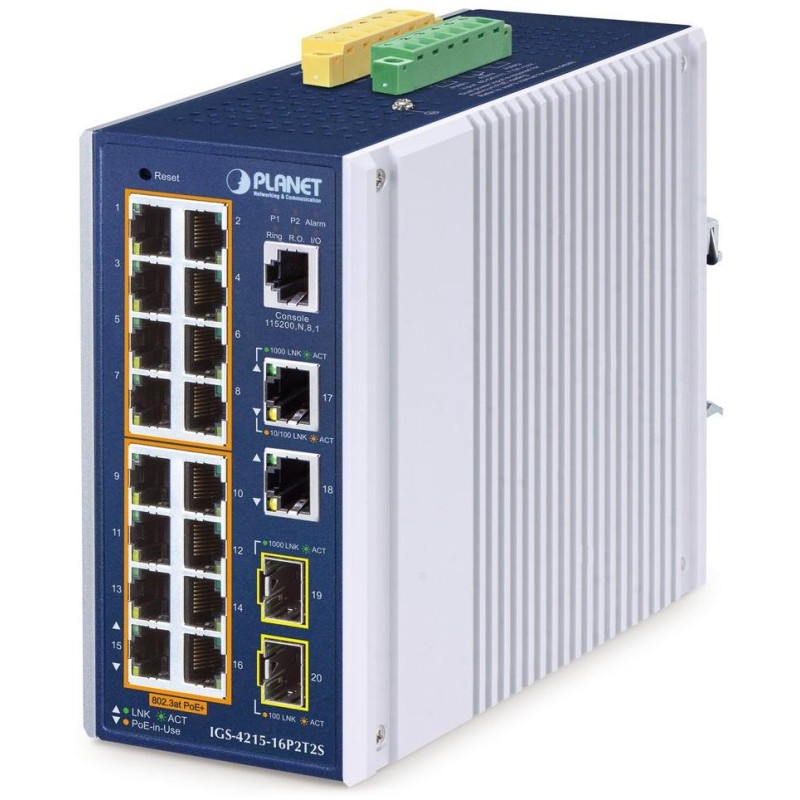

PLANETA IGS-4215-16P2T2S
Przemysłowy przełącznik zarządzalny L2 PoE 18× RJ-45 10/100/1000 Base-T, 2× SFP 100/1000 Base-SX/LX/BX (diagnostyka DDM), 2× wejście cyfrowe DI, 2× wyjście cyfrowe DO . Porty 1–16 obsługują zasilanie PoE+ (802.3af/802.3at), moc całkowita 320 W (dla maksymalnej mocy wymagane jest podwójne zasilanie o tym samym napięciu, np. 2× DC 54 V).
Obsługa IPv4/IPv6, Web/SNMP/Telnet/konsoli , systemu NMS, narzędzia Smart Discovery Utility, aplikacji CloudViewer , kontroli przepływu VLAN 802.1Q, 802.3x , drzewa rozpinającego, wielokrotnego/szybkiego drzewa rozpinającego, agregacji łączy 802.3ad LACP , QoS, podsłuchu DHCP i opcji DHCP82, LLDP, IGMP v2/v3, RADIUS, TACACS+, pierścienia ERPS (ITU-T G.8032) .
Wyjście alarmowe w przypadku awarii, zabezpieczenie ESD do 6 kV (8 kV w powietrzu), stopień ochrony IP30, obudowa metalowa, temperatura pracy od -40 do +75 °C , montaż na szynie DIN lub bezpośrednio na ścianie, podwójne zasilanie DC 48–54 V.
Przełączniki Ethernetu przemysłowego zaprojektowano z myślą o wymagających warunkach pracy, szerokim zakresie temperatur, niestabilnym zasilaniu i częstych wstrząsach.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie i umożliwiają wdrożenie znanej technologii Ethernet nawet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Możliwość monitorowania za pomocą aplikacji mobilnejCloudViewer .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 18× GbE RJ-45, 2× 1G SFP, 1× port konsoli szeregowej RJ-45 (RS-232), 2× wejście cyfrowe DI, 2× wyjście cyfrowe DO
Pamięć: 8 tys. adresów MAC, bufor 4,1 Mb
Przepustowość: magistrala 40 Gbps, operacyjna 29,7 Mpps
Obsługa transmisji: JumboFrame 10kB
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: podwójne, 2× DC 48–54 V, pobór mocy do 7,8 W bez PoE, maks. 351 W z PoE (zasilacz nie jest dołączony)
Ochrona: ESD do 6 kV DC (kontakt), ESD do 8 kV (powietrze), ochrona przeciwprzepięciowa do 4 kV DC
Temperatura pracy: -40 do +75 °C, wilgotność do 95%
Wymiary: 152 × 135 × 76 mm
Waga: 1404g
Funkcje administracyjne:
Zarządzanie: Konsola, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Kontrola dostępu: protokół ACL/ACE (ACL/ACE) oparty na IP/MAC
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP
MAC ACL, filtrowanie ruchu według adresu MAC
Filtrowanie adresów MAC, statystyczne adresy MAC
Priorytetyzacja ruchu QoS: 8 poziomów (numer portu, priorytet 802.1p, priorytet DSCP/IP pakietów IPv4/IPv6), obsługa limitu ruchu przychodzącego/wychodzącego, klasyfikacja ruchu na podstawie ścisłego priorytetu i WRR
Obsługa sieci VLAN:
IEEE 802.1Q (tagowanie VLAN)
do 256 grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q (802.1ad)
Sieć VLAN głosowa
Protokół VLAN
Prywatna sieć VLAN (port chroniony)
GVRP
Zarządzanie siecią VLAN
Protokół drzewa rozpinającego:
Protokół STP, protokół Spann IEEE 802.1dDrzewo ing
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół IEEE 802.1s Multiple Spanning Tree, według VLAN
Ochrona STP BPDU, filtrowanie BPDU i przekazywanie BPDU
Dublowanie portów: RX, TX, RX+TX, wiele do jednego, do 4 sesji
Agregacja łączy: IEEE 802.3ad LACP i statyczny trunk, 6 grup + do 8 portów na grupę
Multicast IGMP: IGMP v2/v3, do 256 grup, obsługa trybu kwerendy IGMP, podsłuch MLD v2, v3
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, RADIUS/TACACS+
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak (SFP-DDM - Digital Diagnostic Monitor)
Funkcja PoE:
Całkowita moc wyjściowa: maks. 320 W (w zależności od zasilacza), 802.3af, 802.3at
Maks. 320 W – wymagane jest podwójne zasilanie o tym samym napięciu (np. 2× DC 54 V)
Maks. 240 W - przy pojedynczym zasilaczu
Zasilanie: DC 48-54 V, maks. 36 W/port
Liczba wtryskiwaczy: 16
Typ zasilania: End-span
Funkcje zaawansowane:
PD Alive Sprawdzenie
automatyczne wykrywanie zasilanego urządzenia
zintegrowany harmonogram do planowanego wyłączania zasilanych elementów końcowych
Monitorowanie i zarządzanie PoE
Tryb rozszerzenia PoE
Zaawansowany tryb PoE – Standardowy/Legacy/Force
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g (IEC-60068-2-27)
