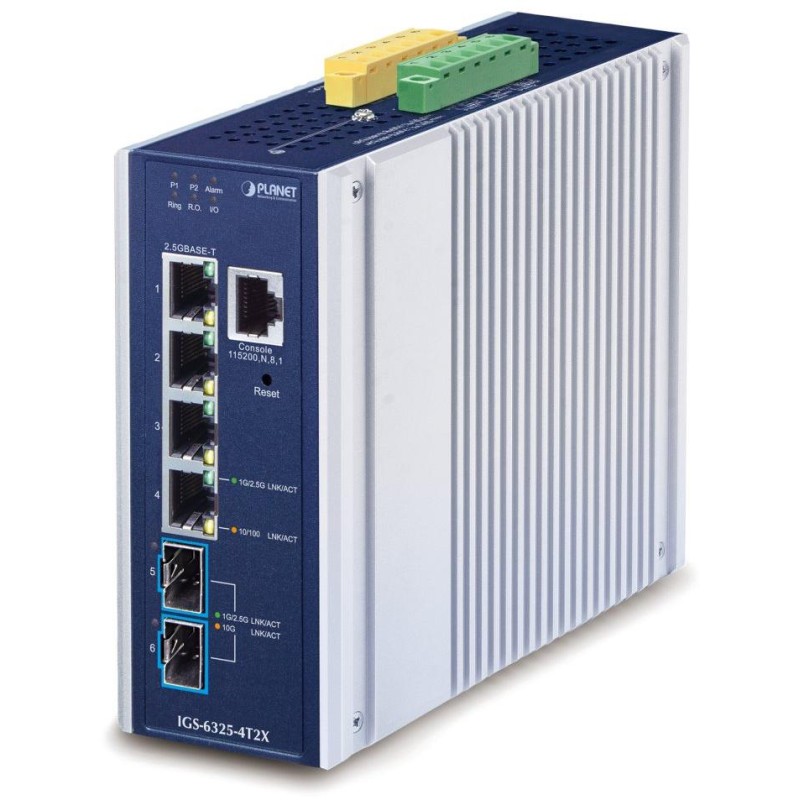

PLANETA IGS-6325-4T2X
Przemysłowy przełącznik i konwerter 4x RJ-45 2.5G Base-T, 2x SFP+ 10G Base-SR/LR (wstecznie kompatybilny z 1000 Base-SX/LX/BX i 2500 Base-X SFP).
Pierścień ERPS (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , solidna konstrukcja przemysłowa, cyfrowe wejścia i wyjścia, funkcje routingu IP warstwy 3, QoS, bezpieczeństwo i inne funkcje.
Podwójne zasilanie w zakresie DC 9-48 V lub AC 24 V , aktywna redundantna ochrona na wypadek zaniku zasilania, stopień ochrony IP30 , obudowa aluminiowa, temperatura pracy od -40 do +75 °C , zabezpieczenie przeciwprzepięciowe i ESD do 6 kV , montaż na szynie DIN lub bezpośrednio na ścianie.
Przełączniki Ethernetu przemysłowego są projektowane do pracy w trudnych warunkach, w szerokim zakresie temperatur, przy niestabilnym zasilaniu i częstych wstrząsach.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 4x RJ-45 10/100/1000/2500 Base-T, 2x SFP+ 10G Base-SR/LR, 1x port konsoli RJ-45
Pamięć: 8k adresów MAC
Przepustowość: magistrala 60 Gbps, operacyjna 44,462 Mpps (64B)
Obsługa transmisji: JumboFrame 10 KB
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: podwójne, DC 9-48 V lub AC 24 V, całkowity pobór mocy maks. 22,5 W (zasilacz nie jest dołączony)
Ochrona: ESD do 6 kV DC, ochrona przeciwprzepięciowa do 6 kV DC
Temperatura pracy: -40 do +75 °C
Wymiary: 135 x 135 x 60 mm
Waga: 1129g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Kontrola dostępu: ACL oparta na IP/MAC/Ethertype/protokole/VLAN/DSCP/802.1p, do 512 reguł
Trasowanie L3: maks. 32 interfejsy VLAN, 32 wpisy statycznego routingu, 1 tys. wpisów w tabeli routingu, OSPF v2/v3, RIP v2, sprzętowy routing statyczny IPv4/IPv6
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP
MAC ACL, filtrowanie ruchu według adresu MAC
Priorytetyzacja ruchu QoS: klasyfikacja ruchu, ścisły priorytet i WRR, 8-poziomowy priorytet przełączania (numer portu, priorytet 802.1p, znacznik VLAN 802.1Q, pole DSCP/ToS w pakiecie IP)
Obsługa sieci VLAN:
VLAN zgodny ze standardem IEEE 802.1Q ze znacznikiem
Tunelowanie Q-w-Q IEEE 802.1ad
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
VLAN oparty na podsieci IP (IP Subnet)
MVR (rejestracja sieci VLAN multicast)
GVRP
Do 4 tys. grup VLAN z 4095 identyfikatorów VLAN
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Agregacja łączy: IEEE 802.3ad LACP, maks. 3 grupy magistrali z maks. 6 portami na grupę
Multicast: IGMP v1/v2/v3, obsługa trybu kwerendy IGMP (do 255 grup), obsługa MLD v1/v2tryb ora tryb zapytania MLD (do 255 grup)
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, RADIUS, MAC
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, SFP-DDM (Digital Diagnostic Monitor)
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm w przypadku wszystkich elementów narażonych na uderzenia.
Urządzenie jest odporne na wibracje (IEC-60068-2-6).
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g (IEC-60068-2-27).
Montaż na szynie DIN :
Montaż na ścianie przy użyciu dołączonej ramki :
