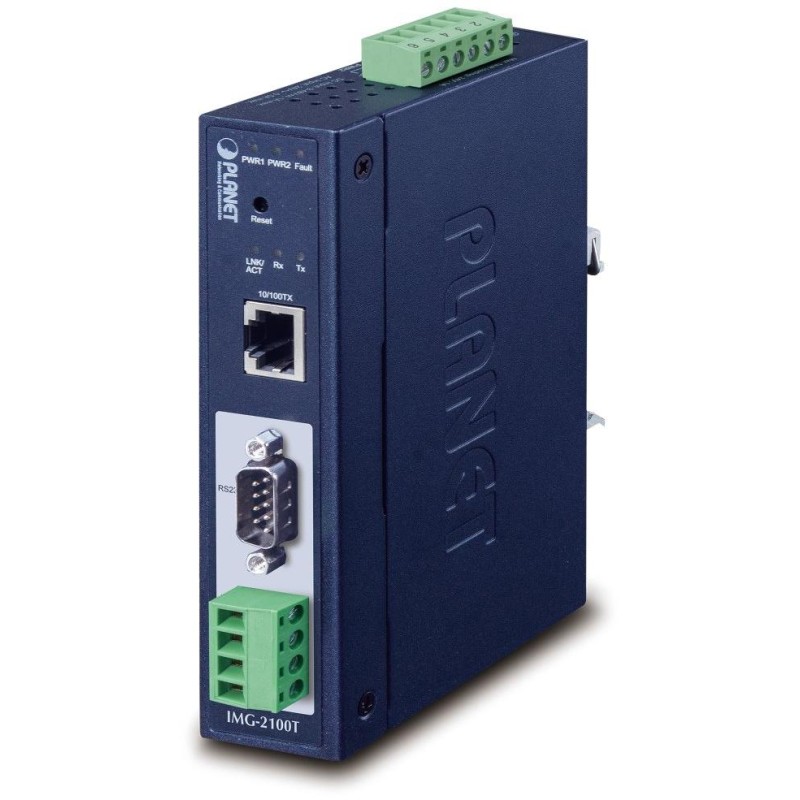

PLANETA IMG-2100T
Brama przemysłowa MODBUS z konwersją 1x RS-232 (DB9) + 1x 4-pinowy blok zaciskowy RS-485/422 na protokół TCP/IP (port RJ-45 100Base-TX). Typ komunikacji szeregowej do wyboru RTU/ASCII, master/slave.
Zasilacz nadmiarowy w zakresie DC 9-48 V / AC 24 V , stopień ochrony IP30 , montaż na szynie DIN lub na ścianie, obudowa metalowa, temperatura pracy od -40 do +75 °C .
Transmisja komunikacji szeregowej przez protokół IP jest szczególnie wykorzystywana do akwizycji danych, sterowania maszynami, systemami SCADA/HMI i systemami sterowania kamerami . Zastępuje również fizyczną konwersję protokołu szeregowego na inne medium transmisyjne. Praktycznie rozszerza zasięg komunikacji szeregowej w nieskończoność.
Urządzenia Industrial Ethernet są zaprojektowane do wymagających warunków pracy z szerokim zakresem temperatur roboczych, niepewnym zasilaniem i częstymi wstrząsami, umożliwiając wdrożenie dobrze znanej technologii Ethernet w środowiskach przemysłowych. Nadaje się również do instalacji w szafach zewnętrznych z dużymi wahaniami temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
PODSTAWOWE DANE TECHNICZNE
Funkcje sieciowe:
- 1 złącze szeregowe DB9 (RS-232)
- 1 x 4-stykowy blok zacisków (RS-485 / RS-422)
- 1 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX
- Zarządzanie narzędziami Web, Telnet, VCOM, SNMP v1/v2c, SNMP Trap i UNI-NMS
- Narzędzie do automatycznego wykrywania - Planet Smart Discovery
- Wskaźniki LED do diagnostyki działania
- Parzystość: parzysta, nieparzysta, brak, spacja, znak
- Prędkość transmisji: 50 bps - 921 kbps
- Obsługiwane protokoły: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS
- Dla połączeń TCP master do 32 połączeń TCP slave, dla połączeń TCP slave do 32 połączeń TCP
Tryby pracy:
- Mistrz RTU
- Podrzędny RTU
- Mistrz ASCII
- Podrzędny ASCII
Połączenie sygnałowe
- RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS422: Tx+, Tx-, Rx+, Rx-, GND
- RS485 (4 przewody): Tx+, Tx-, Rx+, Rx-, GND
- RS485 (2 przewody): Dane A (+), Dane B (-), GND
Właściwości fizyczne:
Porty: 1 x RJ-45 10/100Base-TX, 1 x port szeregowy COM (typ DB-9) (RS-232), 1 x 4-pinowy blok zacisków (RS-422/485)
Obsługa MODBUS: tak
Ochrona: IP30, obudowa całkowicie metalowa
Zasilanie: DC 9-48 V lub AC 24 V zasilacz zewnętrzny, zasilacz redundantny, pobór mocy do 3,84 W (zasilacz nie jest dołączony)
Ochrona: ochrona przeciwprzepięciowa do 2 kV, ESD do 6 kV
Temperatura pracy: -40 do +75 °C, wilgotność do 95%
Wymiary: 135 x 87,5 x 32 mm
Waga: 392g
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
