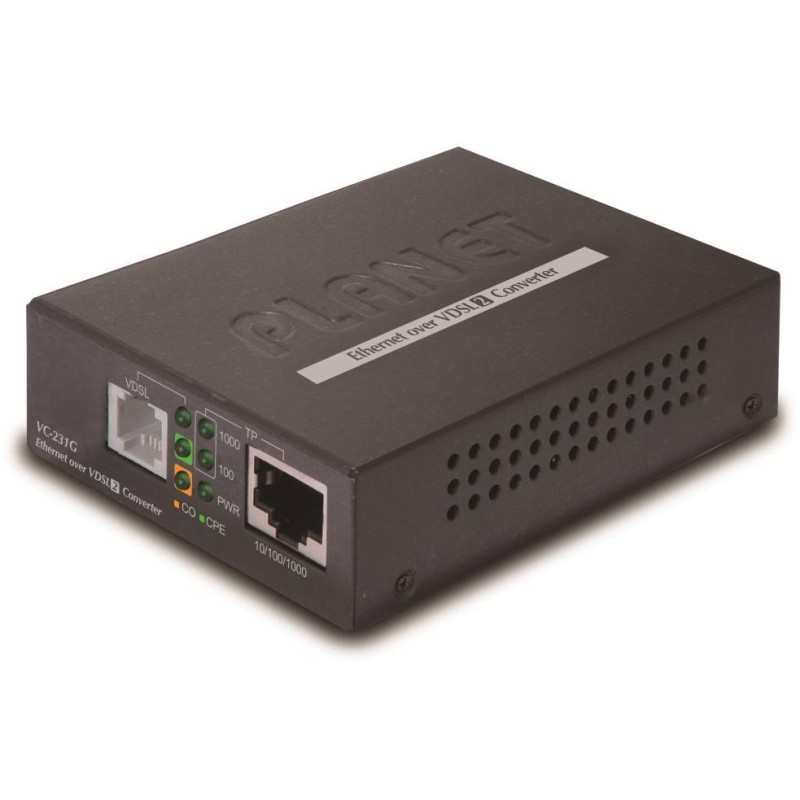

PLANETA VC-231G
Ethernet przez linię telefoniczną (technologia VDSL2). 1× LAN RJ-45, 1× VDSL2 RJ-11. Mostek transparentny. G.993.2 VDSL2, G.993.5 G.Vectoring + G.INP. Zasilanie DC 5 V/ 2 A (zasilacz w zestawie).
Przepustowość 200/160 Mbps przy 200 m. Zasięg do 1,4 km. Ustawienia przełączników DIP, opcjonalnie Master (CO) / Slave (CPE). Możliwa praca na linii VDSL O2.
Konwerter Ethernet LRE (Long Reach Ethernet) na VDSL2 (Very-high-data-rate Digital Subscriber Line 2) umożliwia przesyłanie danych przez symetryczną parę przewodów z prędkością do 200 Mbit/s przy 200 m lub 30 Mbit/s przy odległości do 1,4 km, prędkość transmisji zależy od stanu i jakości używanego łącza. Urządzenie jest uniwersalne jako jednostka master (CO) / slave (CPE), tryb ustawiany przełącznikiem. Jednostka obsługuje tryby pracy VDSL2 zgodnie z profilami transmisji „17a” i „30a”, wybór zgodnie z „band Plan997” i G.993.5 G.Vectoring & G.INP wpływające na symetryczną transmisję danych przy wyższych prędkościach nawet na liniach równoległych.
Za pomocą zewnętrznego rozdzielacza można utrzymać usługę głosową na linii telefonicznej bez dalszych modyfikacji okablowania. Pozwala to na wykorzystanie linii kablowych pierwotnie przeznaczonych do połączeń nie tylko do abonentów, ale także między centralami analogowymi.
Dostawcy usług internetowych (ISP) mogą dzięki temu oferować usługi multimedialne, VOD (wideo na żądanie), VoIP (głos przez IP), wideotelefonię, telewizję IPTV itp.
Aplikacje VDSL2 z zaawansowanymi technologiami G.INP i G.Vectoring mogą być również obsługiwane w elementach aktywnych z interfejsami SFP dzięki modułowi XL-MGB-VDSL2-R2 (patrz zalecane akcesoria).
Modem może być z powodzeniem używany na łączach O2 VDSL.
Ten produkt nie jest kompatybilny z konwerterem PLANET VC-201A.
PODSTAWOWE DANE TECHNICZNE
Porty:
1x 10/1000Base-T, RJ-45
1x VDSL, RJ-11
Obsługa transmisji: adresy MAC JumboFrame 2K
Zgodność ze standardami: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3p
Przezroczysty dla: znacznika IEEE 802.1Q VLAN
Norma: ITU-T: G.993.1 - VDSL, G.997.1, G.993.2 - VDSL2 (profile 17a/30a), G.993.5 G. - Vectoring i G.INP, G.998
Przełączanie DIP: wybór CPE/CO, wybór modulacji, wybór limitu komunikacji, wybór SNR
Zasilanie: z zewnętrznego zasilacza 5 V/2 A (zasilacz w zestawie)
Temperatura pracy: 0 do 50°C, wilgotność <90%
Wymiary: 97 × 70 × 26 mm
Waga: 184g
Możliwość montażu w obudowach: MC-700, MC-1500, MC-1500R
Przykład zasięgów i prędkości (pobieranie/wysyłanie Mb/s) na liniach z przewodami AWG24 i lepszymi:
200m -> 225,34Mb/122,39Mb
400m -> 151,89Mb/78,78Mb
600m -> 90,42Mb/49,93Mb
800m -> 57,70Mb/29,87Mb
1000m -> 45,33Mb/9,21Mb
1400m -> 34,74Mb/5,75Mb
Ustawienia połączenia O2 VDSL
modem w trybie CPE; dodatkowe przełączniki DIP Transmisja, pasmo, SNR w zależności od jakości łącza
w routerze na interfejsie WAN zastosuj VLAN ID:848
ustaw klienta PPPoE przez WAN, logowanie: O2/O2
Należy również zwrócić uwagę na ustawienia routera, zapory sieciowej, uprawnień dostępu, UPnP itp.
