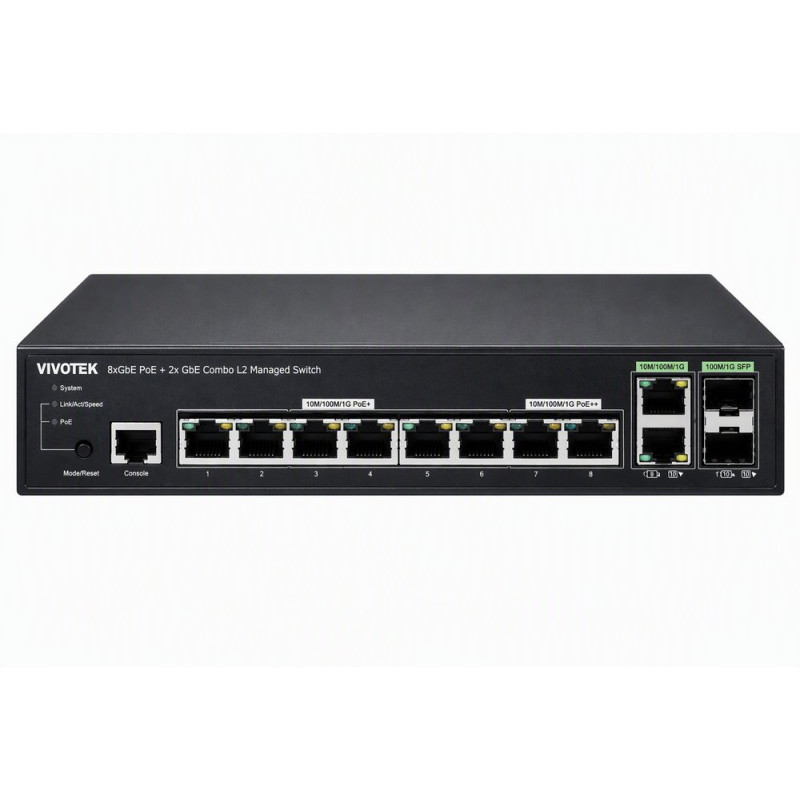

VIVOTEK AW-GEV-108A-130
10portový VIVOCAM L2 managed PoE switch, 8× GbE PoE (6× af/at 30W, 2× bt 90W), 2× GbE Combo, PoE budget 130W a přepínací kapacita 20 Gbps
VIVOTEK AW-GEV-108A-130 je řízený síťový switch řady VIVOCAM určený pro profesionální kamerové a podnikové sítě. Nabízí osm gigabitových PoE portů a dva gigabitové kombinované RJ45/SFP porty, celkem tedy 10 portů, doplněné o konzolový port pro správu.
Porty 1 až 6 podporují standardy IEEE 802.3af/at s výkonem až 30 W na port, zatímco porty 7 a 8 podporují IEEE 802.3af/at/bt s výkonem až 90 W na port. Celkový PoE budget dosahuje 130 W. Switch je vybaven přepěťovou ochranou 6 kV, funkcí Non-Stop PoE a prodlouženým PoE dosahem až 250 m při rychlosti 10 Mb/s. Integrované funkce VIVOCAM umožňují automaticky vyhledávat, spravovat a monitorovat kompatibilní zařízení VIVOTEK.
Kategorie
Specifikace
Model
VIVOTEK AW-GEV-108A-130
Typ produktu
VIVOCAM L2 managed PoE switch
Porty
8× GbE RJ45 PoE + 2× GbE Combo + 1× konzolový port
8× gigabitový RJ45 port s PoE
2× gigabitový kombinovaný RJ45/SFP port (Combo)
1× RJ45 konzolový port pro správu
Celkem 10 datových portů
PoE standard
IEEE 802.3af/at/bt (hybridní)
Porty 1–6: IEEE 802.3af/at, maximálně 30 W na port
Porty 7–8: IEEE 802.3af/at/bt, maximálně 90 W na port
Celkový PoE power budget: 130 W
PoE pin assignment port 1–6 af/at: páry 1/2 (+), 3/6 (-)
PoE pin assignment port 7–8 bt: páry 1/2 (+), 3/6 (-) a 4/5 (+), 7/8 (-)
Přepěťová ochrana 6 kV
PoE funkce
Non-Stop PoE, plánování, Extended PoE Mode
PoE On/Off ovládání jednotlivých portů
PoE Alive Checking pro připojená zařízení
PoE Scheduling (plánování napájení)
Power Delay (zpožděné zapnutí napájení)
Non-Stop PoE během restartu switche
Extended PoE Mode až 250 m při rychlosti 10 Mb/s
Výkon a přepínací kapacita
20 Gbps / 14,88 Mpps
Přepínací kapacita (switching bandwidth): 20 Gbps
Rychlost přeposílání (forwarding rate): 14,88 Mpps
Vyrovnávací paměť (buffer memory): 4,1 Mb
Tabulka MAC adres: 8K záznamů
Jumbo Frames: až 9216 bajtů
Maximální příkon switche: 150 W
Funkce pro dohledové kamery
Auto Search, VLAN grouping, E-Map, Topology View
Automatické vyhledání až 256 zařízení VIVOTEK
Surveillance Device Management List
DHCP Server Function
Nastavení účtu/hesla zařízení VIVOTEK
VIVOTEK Device Grouping Setting pro VLAN
Editace názvu zařízení VIVOTEK
Restart/obnovení továrního nastavení kamer a video serverů VIVOTEK
VIVOTEK Device Re-direct Link
Zobrazení online/offline stavu zařízení
E-Map View, Topology View, Floor View a Google Map View
Údržba a diagnostika
Export/import konfigurace, Cable Diagnostics, Traffic Monitoring
Export/import konfiguračních souborů kamer a video serverů VIVOTEK
Floor Image Management
Export seznamu spravovaných dohledových zařízení
Cable Diagnostics (diagnostika kabeláže)
Traffic Monitoring (monitorování síťového provozu)
L2 Managed funkce
STP/RSTP/MSTP, LACP, VLAN, QoS, ACL
Spanning Tree: IEEE802.1D (STP), IEEE802.1w (RSTP), IEEE802.1s (MSTP)
Trunking: IEEE802.1d (LACP), statická agregace linek
VLAN: 802.1Q Tag-based VLAN (4096 VLAN ID), Port-based VLAN, Private VLAN Edge, GARP VLAN, Q-in-Q, Protocol-based VLAN, MAC-based VLAN, Voice VLAN, IP Subnet-based VLAN
Multicast VLAN Registration (MVR), IGMP Snooping v1/v2/v3, DHCP Relay, MLD v1/v2 Snooping
QoS: 8 hardwarových front, klasifikace dle portu a 802.1p, rate limiting (ingress/egress), WRR, DSCP & Class of Service
Zabezpečení: IEEE802.1x RADIUS, SSL, Port Security, IP Source Guard, Storm Control, Private VLAN Edge, RADIUS/TACACS+, Loop Detection, DHCP Snooping
ACL: až 384 záznamů (zdrojová a cílová MAC, VLAN ID nebo IP adresa, protokol, port)
Management: SNMP v1/v2c/v3, RMON, DHCP Server, Port Mirroring, UPnP, LLDP/LLDP-MED, S-Flow, Firmware Upgrade, NTP
Mechanické a environmentální parametry
220 × 44 × 242 mm, 1,95 kg
Rozměry: 220 (Š) × 44 (V) × 242 (H) mm
Hmotnost: 1,95 kg
Provozní teplota: -10 °C až 50 °C
Skladovací teplota: -20 °C až 70 °C
Provozní vlhkost: 10–90 % RH
Napájení a certifikace
100–240 V AC, UL/CE/UKCA/FCC/VCCI
Napájecí vstup: 100–240 V AC
Frekvence: 50–60 Hz
Certifikace: UL, CE, UKCA, FCC, VCCI, LVD, ICES
Obsah balení
Napájecí kabel, montážní sada do racku, konzolový kabel
Napájecí kabel
Stručný instalační návod (QIG)
Montážní sada do racku
Konzolový kabel
Určené použití
Napájení a správa IP kamer a PoE zařízení
Switch je určen pro nasazení v profesionálních dohledových a podnikových sítích
Vhodný pro napájení a správu IP kamer, WiFi access pointů a dalších PoE zařízení
Kombinace portů s výkonem 30 W a 90 W umožňuje připojit i výkonově náročnější zařízení, například PTZ kamery
Vhodnost pro konkrétní instalaci závisí na počtu a spotřebě připojených zařízení a na požadované topologii sítě
Dokumentace výrobce
Technická specifikace AW-GEV-108A-130
Výrobce poskytuje technickou specifikaci a datasheet switche AW-GEV-108A-130
Oficiální dokumentace je dostupná v sekci Download na produktové stránce VIVOTEK
Před návrhem instalace je vhodné ověřit aktuální verzi dokumentace a firmware
Klíčové vlastnosti
10portový VIVOCAM L2 managed PoE switch s 130W PoE budgetem
VIVOTEK AW-GEV-108A-130
10portový VIVOCAM L2 managed PoE switch
8× GbE RJ45 PoE port (6× 30W, 2× 90W)
2× GbE Combo (RJ45/SFP) port
1× konzolový port
PoE standard IEEE 802.3af/at/bt
Celkový PoE budget 130 W
Přepínací kapacita 20 Gbps
Non-Stop PoE a Extended PoE Mode až 250 m
Automatické vyhledání a správa až 256 zařízení VIVOTEK
