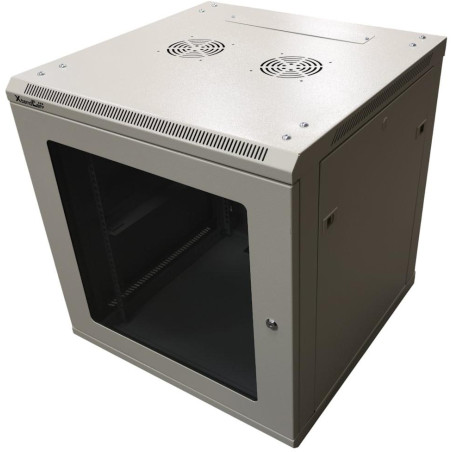

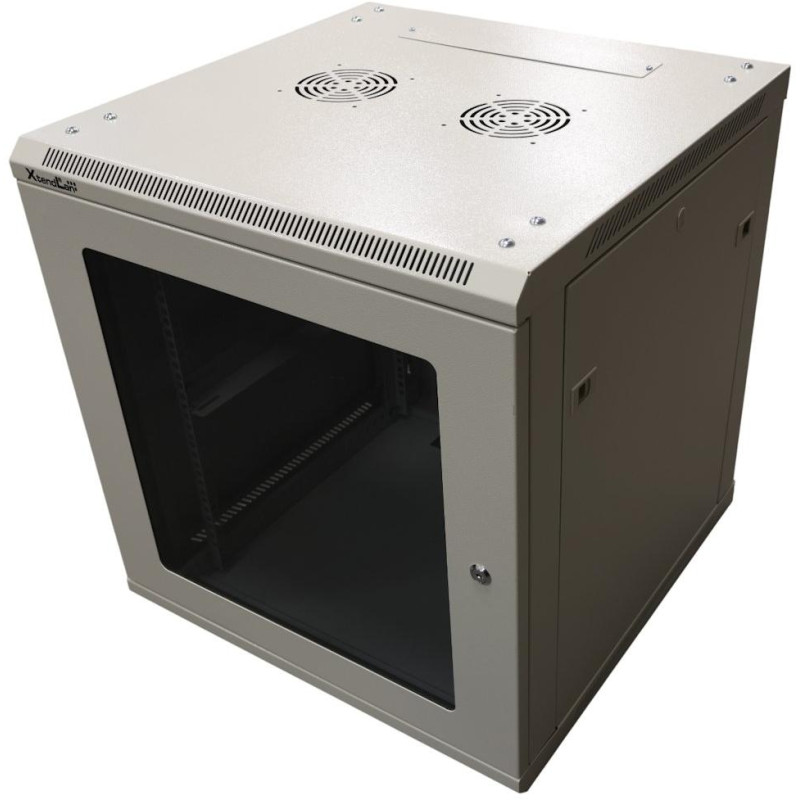

XtendLan WS-12U-66-GREY-U
Der Verteilerschrank eignet sich für die Installation von Daten- und Telekommunikationsgeräten.
Universelle, einteilige Schränke sind für die Wandmontage konzipiert. Die Schränke sind hervorragend verarbeitet und haben ein elegantes Aussehen.
Die Anbringung ist dank der mitgelieferten patentierten Montageplatte ganz einfach.
Sie bestehen aus Walzstahl, die Tragteile aus 1,5 mm dickem Stahl, die übrigen Teile aus 1,2 mm dickem Stahlblech. Die Konstruktion ermöglicht eine statische Belastung von 60 kg. Ein Montagesatz ist im Lieferumfang enthalten.
Diese Schalttafel wird zerlegt geliefert.
GRUNDLEGENDE SPEZIFIKATIONEN
Rackformat: 19"
Kapazität: 12 HE
Schutzart: IP20
Abmessungen: 600 × 600 × 635 mm (Breite × Tiefe × Höhe)
Design:
Tür – Sicherheitsglas, Öffnungsrichtung wechselbar, abschließbar
Rückseite - vollständig
Seitenabdeckung – vollständig, leicht abnehmbar, mit einem Schloss ausstattbar
Oberseite – perforiert, mit Aussparungen für zwei Lüfter
Farbe: Grau
Weitere Funktionen
- Der Verteilerschrank umfasst vier verschiebbare vertikale Schienen mit Perforationen zur Befestigung installierter Geräte.
- Befestigungsmaterial (Käfigmuttern, Unterlegscheiben, Schrauben) ist im Lieferumfang der Schalttafel enthalten.
- Am unteren Ende des Verteilerkastens befindet sich ein Erdungspunkt zum Anschluss des Erdungsdrahtes.
- Im oberen und unteren Teil des Schranks befinden sich Kabeldurchführungen, die mit Blindstopfen abgedeckt sind.
- Entspricht dem internationalen Standard IEC 60297-2
Diagramm:
Zum Vergrößern klicken
Montageanleitung (cz)
