XtendLan WS-15U-66-GREY-UP

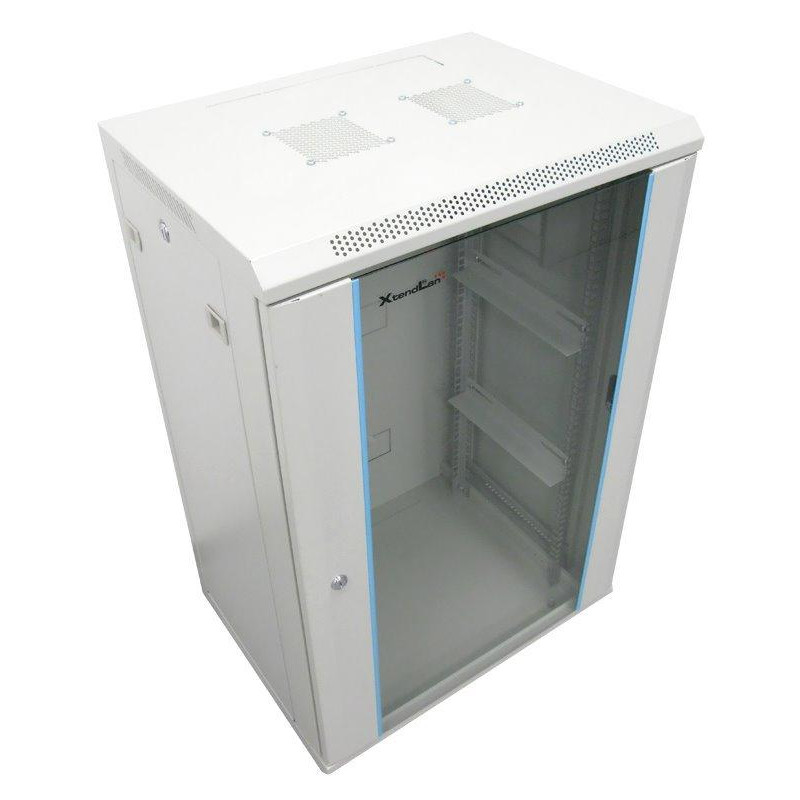

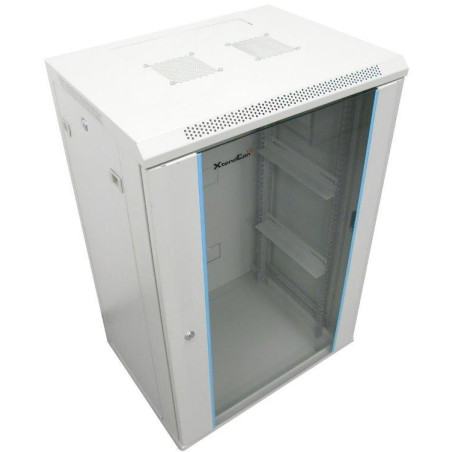

Dies ist nur ein illustratives Foto, das Rack ist 15 HE hoch.
Der Verteilerschrank eignet sich für die Installation von Daten- und Telekommunikationsgeräten.
Universelle Einteilerschränke sind für die Wandmontage konzipiert. Die Schränke sind hervorragend verarbeitet und haben eine elegante Optik.
Die Befestigung ist dank der mitgelieferten patentierten Montageplatte ganz einfach.
Sie bestehen aus Walzstahl, die tragenden Teile aus 1,5 mm starkem Stahl, die übrigen Teile aus 1,2 mm starkem Stahlblech. Die Konstruktion ermöglicht eine statische Belastung von 60 kg. Lieferung inklusive Montagesatz.
Diese Schalttafel wird zerlegt geliefert.
GRUNDLEGENDE SPEZIFIKATIONEN
Rackformat: 19"
Kapazität: 15U
Schutzart: IP20
Abmessungen: 600 × 600 × 769 mm (Breite × Tiefe × Höhe)
Design:
Tür - gehärtetes Sicherheitsglas, umkehrbare Öffnungsrichtung, abschließbar
Rückseite - voll
Seitenabdeckung - vollständig, leicht abnehmbar, kann mit einem Schloss ausgestattet werden
obere Abdeckung – perforiert, mit Positionen für zwei Lüfter
Farbe: grau
Weitere Merkmale
- Der Verteilerschrank verfügt über vier verschiebbare Vertikalschienen mit Lochung zur Befestigung der Einbaugeräte.
- Befestigungsmaterial (Käfigmuttern, Unterlegscheiben, Schrauben) sind im Lieferumfang der Schalttafel enthalten
- An der Unterseite der Schalttafel befindet sich ein Erdungspunkt zum Anschluss des Erdungskabels.
- Im oberen und unteren Teil des Schranks befinden sich Kabeldurchführungen, die mit Blindstopfen abgedeckt sind.
- erfüllt die internationale Norm IEC 60297-2
Diagramm:
klicken zum Vergrößern
Montageanleitung (cz)
Bitte beachten Sie: Bei Erhalt Ihrer Sendung ist es notwendig, diese auf Beschädigungen oder Unvollständigkeit zu überprüfen. Befolgen Sie die Anweisungen zum Empfang des Pakets , um eine ordnungsgemäße und zeitnahe Behebung etwaiger Schäden an der Sendung zu gewährleisten.
