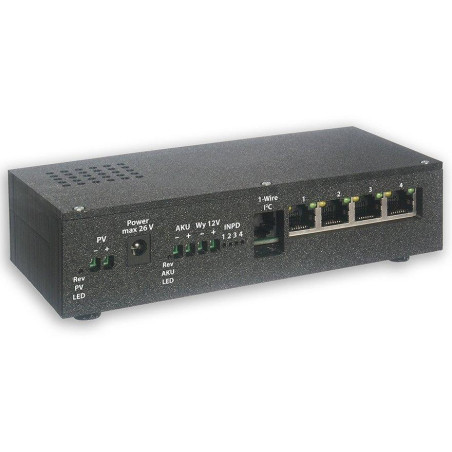

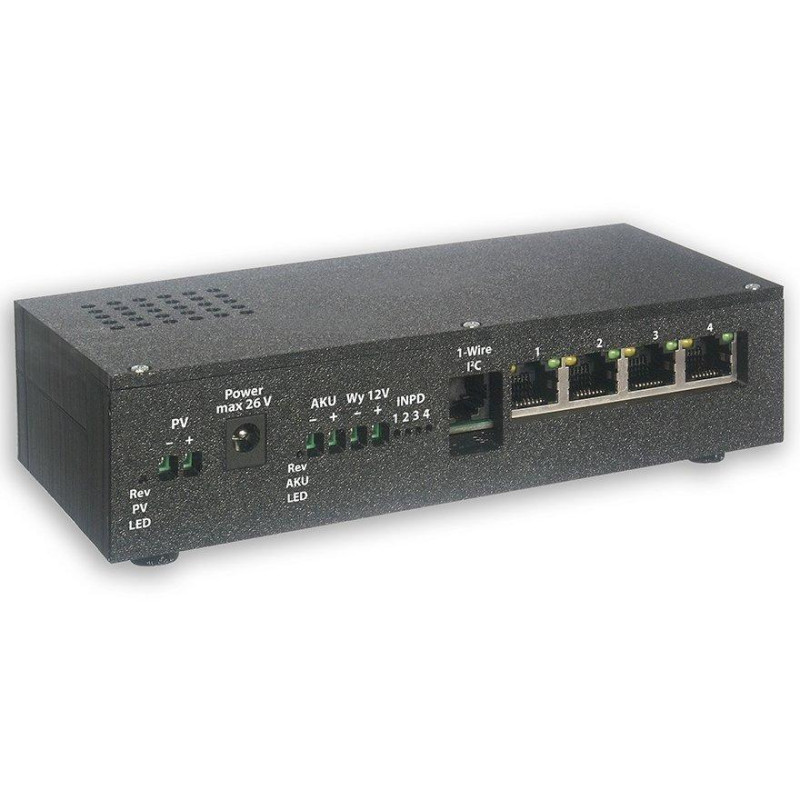

TINYCONTROL 4-Port PoE-Switch mit Photovoltaikpanel und Batteriebetrieb

Industrieller 4-Port-Managed-PoE-Switch mit Solarpanel- und Batteriestromversorgung für netzunabhängige Installationen.

Wir präsentieren einen kompakten Netzwerk-Switch zur Stromversorgung von Geräten an Orten ohne Stromnetzanschluss. Das Gerät verfügt über vier 10/100-Mbit/s-Ports mit aktivem 48-V-PoE gemäß 802.3af/at-Standard an jedem Port und einer Gesamtleistung von 40 W (20 W pro Port). Der integrierte MPPT-Lader lädt eine 12-V-Gelbatterie effizient mit bis zu 4 A über ein Solarpanel mit einer Betriebsspannung von 16,5–22,5 V.

Der Switch bietet erweiterte Fernüberwachungs- und -verwaltungsoptionen über eine Weboberfläche (HTTP/HTTPS), MQTT und SNMP v2/v3 . Er misst die Parameter jedes Ports, einschließlich Stromstärke, Spannung und Leistung, überwacht den Batteriestatus und die Energieproduktion des Solarmoduls. Die Watchdog- Funktion setzt Ports automatisch zurück, wenn die IP-Adresse nicht verfügbar ist. Der Scheduler ermöglicht die zeitgesteuerte Ein- und Ausschaltung der Ports. Temperatur-, Feuchtigkeits- und Drucksensoren (BME280, AM2320, HTS221) können an das Gerät angeschlossen werden.

Flexible Stromversorgung und Energiemanagement
Das Gerät kann auf drei Arten mit Strom versorgt werden: über ein Solarpanel, eine Batterie oder ein externes Netzteil mit 16–26 V (typischerweise 19 V/3–4 A). Der MPPT-Regler optimiert die Leistung des Solarpanels im Betriebspunktbereich von 16,5–22,5 V. Der Batterieschutz schaltet die PoE-Anschlüsse automatisch ab, sobald die Spannung auf 10,7 V sinkt.

Fortschrittliche Überwachung und Automatisierung
HTTP- und MQTT-Client senden Messwerte zur zentralen Überwachung an einen Remote-Server. Ein Scheduler ermöglicht die automatische Abschaltung von Ports nachts, um Energie zu sparen. Ein E-Mail-Client versendet Benachrichtigungen, wenn ein Watchdog-Test fehlschlägt.

Typische Anwendungen
Ideal zur Stromversorgung von IP-Kameras, Sicherheitssensoren, Wetterstationen, IoT-Geräte und andere Netzwerkkomponenten an Standorten ohne Stromnetzanschluss. Geeignet für abgelegene Gebiete, Solarparks, Parkplätze, Baustellen oder Außenüberwachungssysteme.

GRUNDLEGENDE SPEZIFIKATIONEN

Anzahl der Anschlüsse: 4 × Ethernet 10/100 Mbit/s

PoE-Standard: aktiv 802.3af/at oder passiv 48V (Jumper-Einstellung)

PoE-Leistung: 20 W pro Port, 40 W insgesamt (erfordert gute Belüftung)

Stromversorgung: 16–26 V (typischerweise 19 V/3–4 A) oder Solarpanel + Batterie

Batterie: 12-V-Gelbatterie (empfohlen), Ladestrom 4 A

Solarmodul: MPPT-Arbeitspunkt 16,5–22,5 V

Batterieschutz: automatische Abschaltung bei 10,7 V

Sensoren: BME280, AM2320, HTS221

Protokolle: MQTT, SNMP v2/v3, HTTP, HTTPS

Verwaltung: Weboberfläche, Firmware-Update-Option
