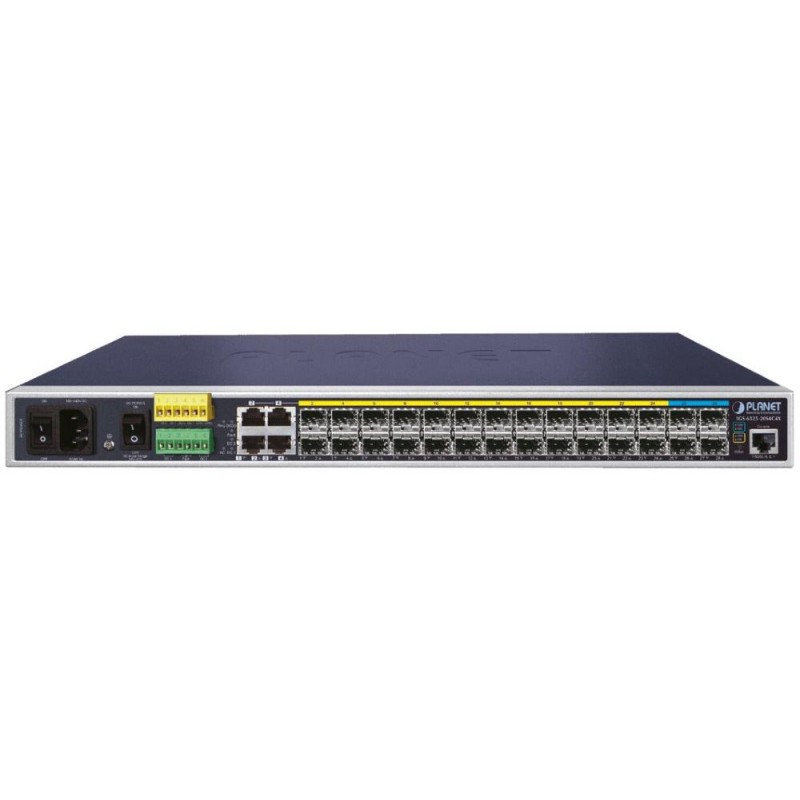

PLANET IGS-6325-20S4C4X
Industriell verwalteter L3-Switch 4x 10/100/1000Base-T, 24x SFP 100/1000Base-X, 4x SFP+ 10Gb.
Web-/SNMPv3-Verwaltung, 256 VLAN 802.1Q-Netzwerke, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP-Link-Aggregation, Port Shaper, QoS, DHCP-Snooping, ERPS-Ring – Wiederherstellungszeit der Datenübertragung weniger als 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Redundante AC+DC-Stromversorgung, ESD-Überspannungsschutz, IP30-Schutz, Betriebstemperatur -40 bis 75°C, lüfterlos – ohne Lüfter.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
Es ist mit einer Redundanzmethode ausgestattet, die das Spanning Tree-Protokoll verwendet (dessen Wiederherstellungszeit in der Größenordnung von Sekunden und Sekundenbruchteilen liegt). L3-Routing wird für bis zu 128 Regeln und 128 VLAN-Schnittstellen unterstützt.
Die Switches der IGS-Serie ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise Wireless- und MAN-ISP-Anwendungen).
Ihr großer Vorteil ist die verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF)!
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 4 x RJ-45, 24 x SFP, 4 x SFP+, 1 x RJ-45 (RS232) serieller Konsolenanschluss
Speicher: 16k MAC-Adressen, 32Mbit Puffer
Durchsatz: 128 Gbit/s Bus, 95,2 Mpps Durchsatz (64B)
Übertragungsunterstützung: JumboFrame 10kB
IP-Protokollversion: IPv4, IPv6
Ausführung: Rackmount 1HE
Stromversorgung: AC 100–240 V/50–60 Hz (1 A) oder DC 36–60 V (1,5 A), redundant, Gesamtleistungsaufnahme bis zu 36 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: EFT + ESD bis 6 kV
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Abmessungen: 440 x 200 x 44,5 mm
Gewicht: 2935 g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SSH, SSL, SNMP v1/v2/v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
L3-Routing: statisch 128 Regeln, 128 VLAN-Schnittstellen; dynamisches OSPF v2
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags
Port-Shaper- Bandbreiteneinstellungen im Bereich von 1 kb – 1 Gb/s
VLAN-Unterstützung: IEEE 802.1Q
bis zu 256 VLAN-Gruppen, bis zu 4096 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
IP-Subnetz-basiertes VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, beide
Link Aggregation: IEEE 802.3ad LACP, 8 Ports in 10 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS) – IP+MAC-Bindung, VLAN + MAC-Bindung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
Elektromagnetische Verträglichkeit (EMV):
ČSN EN 61000-6-4 - Emissionen - Industrielle Umgebung
ČSN EN 61000-6-2 - Störfestigkeit für Industrieumgebungen
Ethernet-Ringtopologien STP/RSTP/MSTP und ERPS
