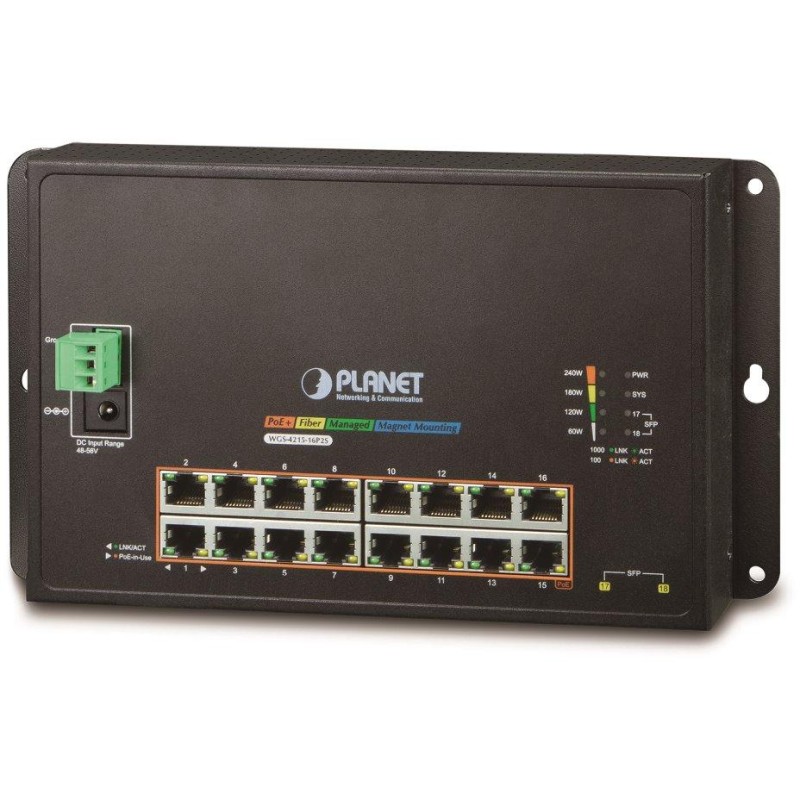

PLANET WGS-4215-16P2S
Verwalteter Gigabit-Switch, 16x 1000Base-T und 2x SFP 100/1000Base-X-Ports, 16x PoE-Injektoren 802.3at, Gesamtleistung bis zu 240 W.
Web-/SNMPv3-/Telnet-Verwaltung, IPv4-/IPv6-Unterstützung. VLAN 802.1Q, QoS-Shaper, statischer LACP-Trunk, IGMPv3, Spanning Tree. ACL+MAC-Filter, RADIUS/TACACS, DHCP-Snooping.
Wand- oder DIN-Montage, Metallausführung IP40. ESD-Anschlussschutz, externe Stromversorgung DC 48~56V, Betrieb bei -10 bis 60°C, ohne Lüfter.
Gigabit-Managed-Switch mit 16 Ports und PoE-Ports (Power over Ethernet) zur zentralen Stromversorgung von Geräten über Ethernet wie IP-Kameras, WLAN-Elementen oder VoIP-Telefonen. Insgesamt stehen 240 W Leistung zur Verfügung.
Das Gerät eignet sich für die Montage an einer Wand oder direkt in Aufzügen, die Konstruktion ist sturz- und vibrationsfest, inklusive IP40-Schutz.
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 16 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX
Speicher: 8k MAC-Adressen, 4,1 Mbit Puffer
Durchsatz: 36 Gbit/s Bus, betriebsbereit 26,78 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10 KB
Ausführung: Hutschiene zur Wandmontage
Stromversorgung: 48 – 56 V DC Netzteil, Klinken- oder PIN-Anschluss, Gesamtleistungsaufnahme bis zu 253 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD-Kontakt bis 6 kV, Luft bis 8 kV
Betriebstemperatur: -10 - 60°C
Abmessungen: 245 x 140 x 24,4 mm
Gewicht: 1004g
Verwaltungsfunktionen:
Verwaltung: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags, DSCP
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung gemäß 802.1p oder Portnummer
VLAN-Unterstützung: IEEE 802.1Q
bis zu 256 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Provider Bridging (VLAN Q-in-Q)-Unterstützung (IEEE 802.1ad)
Privates VLAN
VLAN-Protokoll
Sprach-VLAN
VLAN-Verwaltung
GVRP
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, RX+TX, viele zu eins
Link Aggregation: IEEE 802.3ad LACP, 2 Ports in 1 Gruppe
IGMP-Multicast: IGMP v2/v3, bis zu 256 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS) – IP+MAC-Bindung, TACACS+
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
POE-Funktion:
Gesamtausgangsleistung: 240 W, IEEE 802.3af, IEEE 802.3at
Anzahl der Injektoren: 16 x bis zu 36 W
Stromversorgungstyp : Endspanne
Erweiterte Funktionen: integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
Erkennung der Aktivität eingeschalteter Geräte mithilfe von ICMP
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
