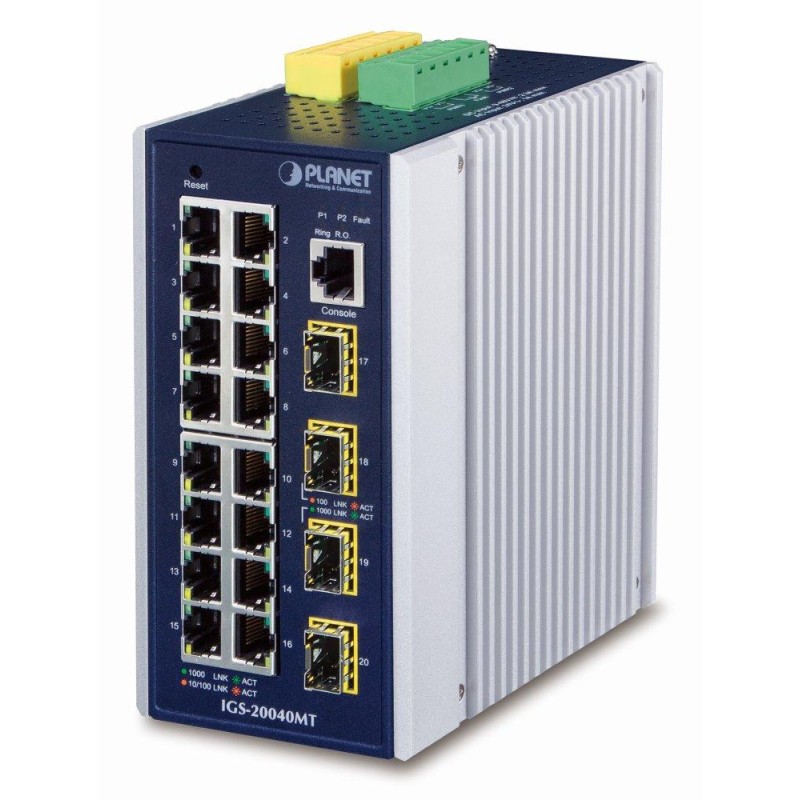

PLANET IGS-20040MT
Verwaltbarer IPv4/IPv6-Switch mit Sicherheitsfunktionen. 4x SFP 1000 Base-SX/LX/BX (kompatibel mit 100 Base-FX), 16x RJ-45 10/100/1000 Base-T, 1x RJ-45 serieller Port (Konsole)
Doppelte Stromversorgung im Bereich DC 9-48 V / AC 24 V , Schutzart IP30 , Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C , ESD-Überspannungsschutz bis 6 kV , Montage auf einer DIN-Schiene oder direkt an der Wand.
Web/Telnet/SNMP (v1/v2c/v3)/Konsolenverwaltung,
SSHv2, TLS v1.2 , SSL, SNMPv3, statisches L3-Routing, 255 VLANs 802.1Q, ACL-Filter, QoS, Bandbreitenmanager, IP/MAC/Protokoll/VLAN/DSCP/802.1p-Filtersteuerung, LACP-Link-Aggregation, IGMP v1/v2/v3, 802.1x RADIUS,
ERPS-Ring-Datenwiederherstellungszeit <10 ms, 1588 PTP Transparent Clock-Unterstützung .
Die neueste Version des Switches bietet neue Cybersicherheitsfunktionen und lässt sich dank der Unterstützung von Modbus TCP/IP problemlos in SCADA-, HMI- und andere Systeme integrieren . Weitere neue Funktionen sind DHCP-Server, Unidirectional Link Detection (UDLD), GARP VLAN Registration Protocol (GVRP) und Remote Mirroring.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 16x RJ-45 10/100/1000 Base-T, 4x SFP 1000 Base-SX/LX/BX, 1x RJ-45 serieller Konsolenport
Speicher: 8.000 MAC-Adressen, 4 MB Puffer
Durchsatz: 40 Gbit/s Bus, betriebsbereit 29,7 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9KB
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 9–48 V DC oder 24 V AC, Leistungsaufnahme bis zu 17 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 kV DC
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 152 x 107 x 76 mm
Gewicht: 1043 g
Verwaltungsfunktionen:
Verwaltung: Konsole, Web, Telnet, SNMP v1/v2c/v3, SSHv2, TLS v1.2, SSL
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags
VLAN-Unterstützung:
IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
Protokollbasiertes VLAN
MAC-basiertes VLAN
Sprach-VLAN
MVR (Multicast-VLAN-Registrierung)
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll, per VLAN
Portspiegelung: RX, TX, RX+TX, viele zu eins
Link Aggregation: IEEE 802.3ad LACP/Static Trunk, 8 Ports in 10 Gruppen
IGMP-Multicast: IGMP v1/v2/v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
