Eastron SDM72CT-M, RS485 Modbus, dreiphasig, Impulsausgänge, bidirektionale Messung

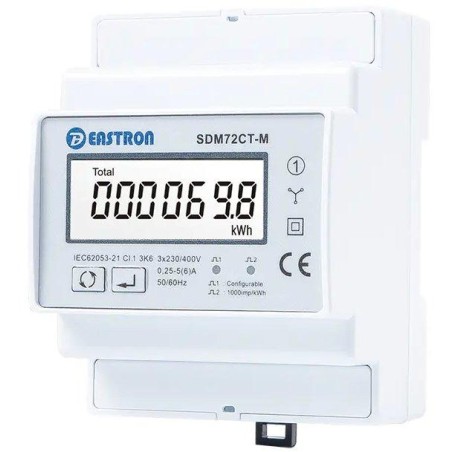

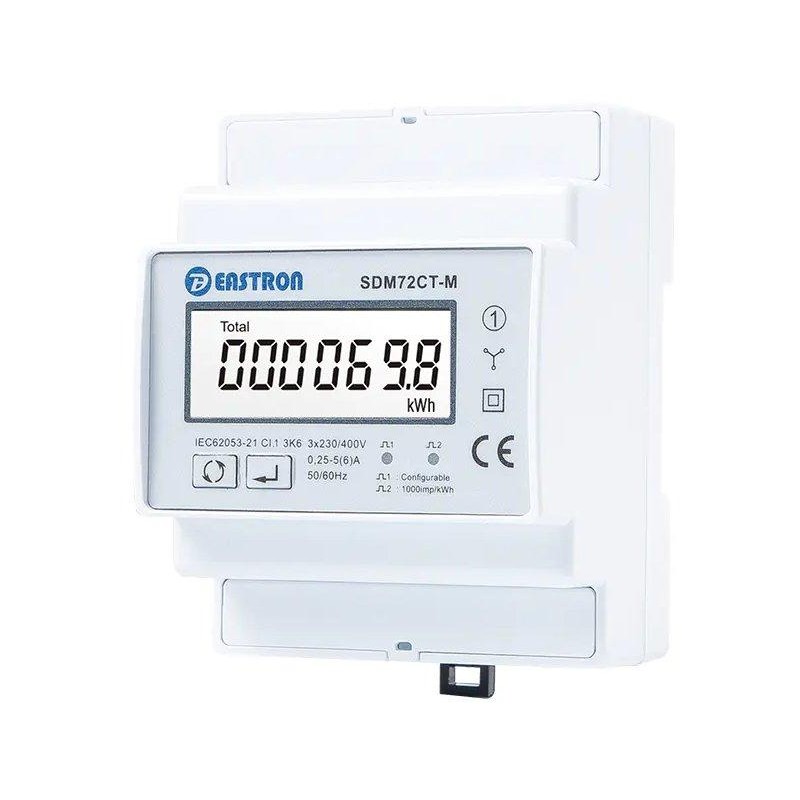

Eastron SDM72CT-M

Ein dreiphasiger Stromzähler, der neben der Messung von Wirkenergie (kWh) und Leistung (W) auch die Kommunikation über RS-485 RTU Modbus unterstützt und so eine einfache Integration in Überwachungs- und Steuerungssysteme ermöglicht. Die Schutzart IP51 bietet Schutz vor Staub und Wasser und gewährleistet so Zuverlässigkeit auch unter rauen Bedingungen. Er verfügt außerdem über Impulsausgänge zur Messung des Energieverbrauchs, was eine einfache Überwachung und Datenaufzeichnung durch externe Geräte ermöglicht. Darüber hinaus unterstützt er die bidirektionale Messung , d. h. er kann sowohl die aus dem Netz bezogene als auch die ins Netz eingespeiste Energie erfassen.

Hauptmerkmale:

•

• Kommunikation über RS-485 (Modbus RTU)

• Kompaktes Design mit DIN-Schienenmontage

• LCD-Display mit Hintergrundbeleuchtung zum einfachen Ablesen der Werte

• Hohe Messgenauigkeit gemäß den Normen IEC 62053-21 und EN50470-1/3

• Genauigkeitsklasse 1 (Wirkenergie)

• Rücksetzbarer Energiezähler

• Bidirektionale Messung des Stromverbrauchs (Export/Import)

• Fester Impulsausgang


Angezeigte Parameter:

•

• Wirkenergie (kWh)

• Teilenergie (kWh)

• Wirkleistung (Watt)

• Import und Export (kWh)


GRUNDLEGENDE SPEZIFIKATIONEN

Nennspannung: 3× 230/400 V AC

Betriebsspannungsbereich: 80–120 % der Nennspannung (U _n )

Eingangsstrom: 1/5 A CT-Eingang

Schnittstelle: RS-485 (Modbus RTU)

Montage: DIN-Schiene

Abmessungen: 94,5 × 72 × 65 mm

Schutzart: IP51
