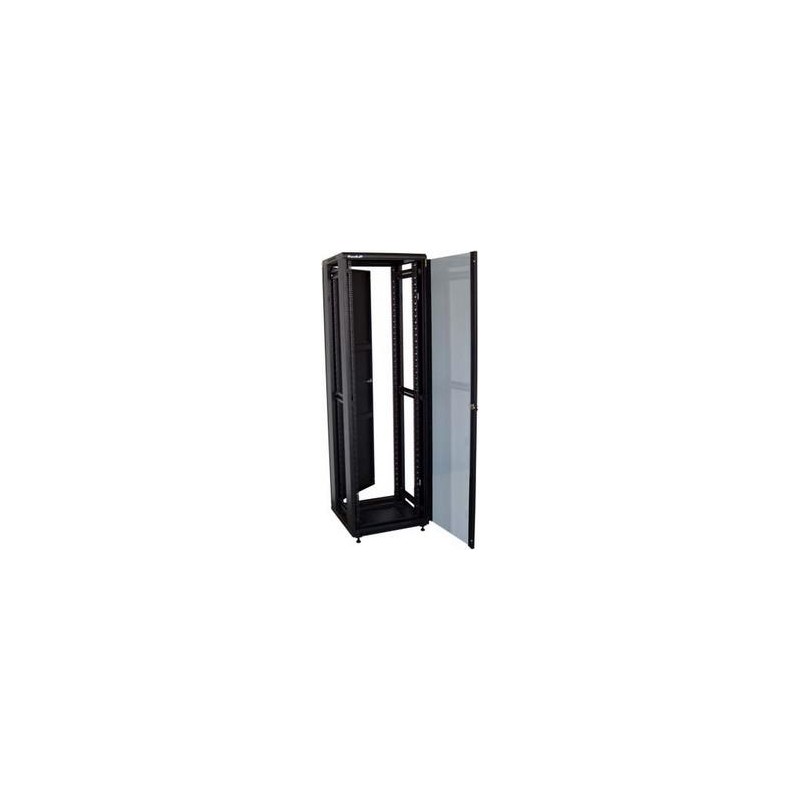

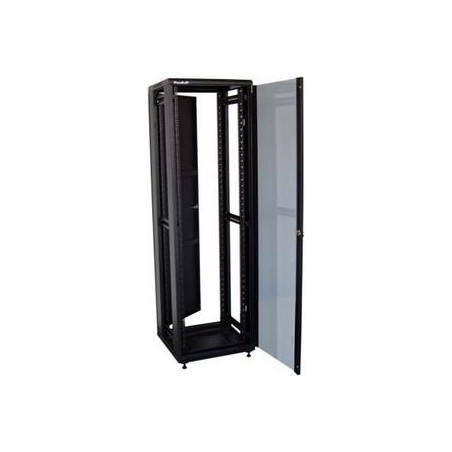

XtendLan ECO-47U-88-SCHWARZ-S
Der Verteilerschrank eignet sich für die Installation von Daten- und Telekommunikationsgeräten.
Die Schränke sind hervorragend verarbeitet. Sie bestehen aus Walzstahl, die tragenden Teile aus 2 mm starkem Stahl, die übrigen Teile aus 1,2 mm starkem Stahl. Die solide Konstruktion ermöglicht eine statische Belastung von bis zu 800 kg.
Abschließbare Vorder- und Hintertüren, handabschließbare und optional abschließbare Seitenwände. Alle Teile sind leicht zu montieren.
Wird mit Füßen, Rollen und Montagesatz geliefert. Ein Sockel kann hinzugefügt werden. Rollen und Füße können gleichzeitig montiert werden. Dies gewährleistet eine stabile Installation, die bei Bedarf leicht verschoben werden kann.
Diese Schaltanlage wird zerlegt geliefert.
GRUNDLEGENDE SPEZIFIKATIONEN
Rackformat: 19"
Kapazität: 47U
Schutzart: IP20
Tragfähigkeit: 800 kg
Abmessungen: 800 x 800 x 2277 mm (Breite x Tiefe x Höhe)
Design:
Tür - ESG-Glas, getönt, abschließbar, Öffnungsrichtung beliebig
Rückabdeckung - vollständig, abschließbar
Seitenabdeckung - voll, kann mit einem Schloss ausgestattet werden
obere Abdeckung - perforiert
Farbe: Schwarz
Andere Eigenschaften
- Der Verteilerschrank beinhaltet vier verschiebbare Vertikalschienen mit Lochung zur Befestigung der Einbaugeräte.
- Befestigungselemente (Käfigmuttern, Unterlegscheiben, M6-Schrauben) sind im Lieferumfang des Schranks enthalten
- alle Teile zur Montage leicht abnehmbar
- Nummerierte Positionen für eine einfache Montage
- An der Unterseite der Schalttafel befindet sich ein Erdungspunkt zum Anschluss des Erdungskabels.
- Im oberen und unteren Teil des Schranks befinden sich Kabeldurchführungen, die mit Blindstopfen abgedeckt sind.
- Im Deckel und Boden kann eine Belüftungseinheit eingebaut werden
- erfüllt die internationale Norm IEC 60297-2
Diagramm:
Zum Vergrößern klicken...
Zubehör:
4x Rad
4x Bein
Steckschlüssel
16x M6 Befestigungssatz (Kugelkopf für Steckschlüssel) zur Selbstmontage des Schrankes
92x M6 Befestigungssatz zur Befestigung von Elementen (Kugelkopf für Kreuzschlitzschraubendreher)
Versandmaße:
Es sind insgesamt 5 Boxen vorhanden.
1) Rahmen sind einzeln in Kartons verpackt: 82x13x220 cm
2) Vorder- und Hintertüren sind in einem Karton verpackt: 58x9x218 cm
3) Beide Seitenteile sind in einem Karton verpackt: 58x9x196 cm
4) Die obere und untere Abdeckung sind zusammen mit Zubehör in einem Karton verpackt: 88x17x88 cm
Einfache Installation:
Durch die Lieferung des Schrankes im zerlegten Zustand wird sein Transport, auch an schwer zugängliche Orte, erheblich erleichtert.
Der Schrankaufbau selbst ist ohne besondere Kenntnisse und Spezialwerkzeug in ca. 45 Minuten erledigt.
Das Gehäuse ist hervorragend verarbeitet,
ist leicht zu lesenDie abnehmbaren Seitenwände und Türen lassen sich um 225 Grad öffnen.
Kurzanleitung zur Montage (cz)
Bitte beachten Sie: Überprüfen Sie Ihre Sendung beim Empfang auf Beschädigungen oder Unvollständigkeit. Befolgen Sie die Anweisungen zum Empfang des Pakets , um eine ordnungsgemäße und zeitnahe Behebung eventueller Schäden an der Sendung zu gewährleisten.
