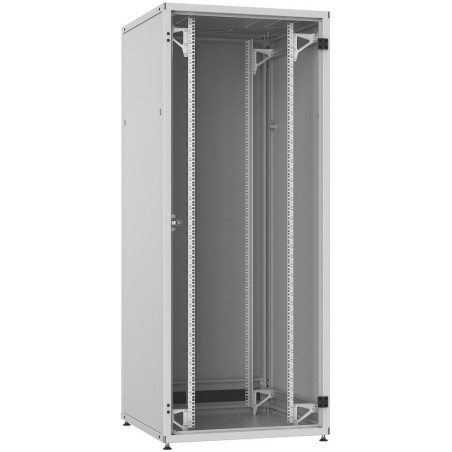

SOLARIX LC-50 24HE Schrank, 800x800 RAL 7035, Glastür

Solarix 19" LC-50 24U Rack

Der LC-50-Schrank ist ein zerlegbarer Rahmen, der aus einem Boden, einer Decke und vier Pfosten besteht, an denen horizontale Streben befestigt sind. An den Streben sind vertikale Schienen befestigt, die den Einbau von Geräten im 19-Zoll-Maßstandard ermöglichen. Die Vorderseite des Schranks ist mit Vollglastüren aus klarem, gehärtetem Sicherheitsglas (EN 12150-1) ausgestattet . Die Türen haben einen maximalen Öffnungswinkel von 180° und sind mit einem Zylinderschloss mit Einpunktverriegelung ausgestattet. Die Konstruktion des Schranks ermöglicht einen Wechsel der Türöffnungsrichtung. Die abnehmbare hintere Blechtür und die Seitenabdeckungen sind mit Zylinderschlössern mit gleichem Schlüssel wie die Türen befestigt. In der Rückwand befindet sich ein Kabeldurchlass mit eingebauter Staubbürste.
In Decke und Boden befinden sich Öffnungen für Kabeleinführung und Warmluftabzug, die mit ausbrechbaren Verschlussstopfen verschlossen sind. Die Verschlussstopfen können durch Durchtrennen der Brücken, die sie mit dem Boden oder der Decke des Schranks verbinden, aus den Öffnungen entfernt werden. Die Öffnungen für den Warmluftabzug sind für die Installation der Lüftungsgeräte VJ-R2, 4 oder 6 vorgesehen. Die Kabeleinführungsöffnungen ermöglichen die Einführung von Netzkabeln mit Drehstromstecker.

Vertikale Schienen mit 19" Abstand

Das Rack enthält zwei Paare vertikaler 19-Zoll-Schienen mit Aufdruck zur Kennzeichnung der Höhe der montierten Geräte. Das Rack-Design ermöglicht es Ihnen, die Position der vertikalen Schienen in Richtung der Racktiefe zu ändern.

Verteiler zu Baugruppen verbinden

An den Seitenwänden der Schränke befinden sich oben und unten Löcher, um die Schränke zu Baugruppen zusammenzufügen. Für die Verbindung zweier Schränke ist zusätzliches Verbindungsmaterial erforderlich. Die Schränke können zu Baugruppen, Reihen, zusammengefügt werden, ohne dass die Seitenwände demontiert werden müssen.

Abdeckung

IP 20 gemäß EN 60529

Gilt nicht für die Kabeleinführung mit Staubpinsel.

Garantierte Tragfähigkeiten

Das maximal zulässige Gesamtgewicht der im Schrank montierten Geräte darf folgende Werte nicht überschreiten:

1.360 kg

für einen 1000 mm tiefen Schrank, der auf Beinen, einem Sockel oder direkt auf dem Boden steht (gilt nicht für Schrankhöhen von 24 HE)

1.000 kg

für Schranktiefen von 600 mm oder 800 mm in allen Höhen auf Beinen, Podesten oder direkt auf dem Boden und für 24HE-Schränke mit 1000 mm Tiefe

500 kg

für einen Schrank auf unseren Standardrollen

Die Tragfähigkeiten sind bei gleichmäßiger statischer Belastung gewährleistet.

Aufstellen und Nivellieren

Jeder Schrank ist mit vier höhenverstellbaren Stellfüßen ausgestattet. Diese ermöglichen die Platzierung des Schranks auf unebenem Boden. Werden diese Füße nicht verwendet, kann der Schrank direkt auf den Boden gestellt werden. Der Schrank hat an der Unterseite keine hervorstehenden Elemente.

Schrankerdung

Alle Bauteile der Schaltanlage sind leitend miteinander verbunden. Die leitende Verbindung der Türen und Seitendeckel mit dem Schaltanlagenrahmen erfolgt über Erdungskabel mit einem Querschnitt von 6 ^mm² für eine maximale Strombelastung von 63 A. Bei höherer Strombelastung der Schaltanlage müssen Erdungskabel mit größerem Querschnitt verwendet werden.

Korrosionsschutz des Gehäuses

Standardmäßig werden die Schränke pulverbeschichtet in Lichtgrau RAL 7035 geliefert.

Interne Montageteile wie 19-Zoll-Vertikalschienen und Trennwände sind mit einer Al-Zn-Legierung beschichtet.

Zubehör

Zum Schrank kann eine große Auswahl an Standard-19-Zoll-Zubehör bestellt werden, wie beispielsweise Fachböden, Blindplatten, Zurrbleche und viele weitere Produkte, darunter auch Sonderzubehör auf Kundenwunsch.

GRUNDLEGENDE SPEZIFIKATIONEN

Rackformat: 19"

Höhe: 24U

Schutzart: IP20

Tragfähigkeit: 1000 kg

Abmessungen: 1163 × 800 × 800 mm

Gewicht: 78 kg

Farbe: grau (RAL 7035)
