Triton 19" Rackschrank 42HE/600x600, Typ RT, Tragkraft 1200kg, Glastür, RAL7035, grau

Triton RTA 19" 42HE 600 x 600

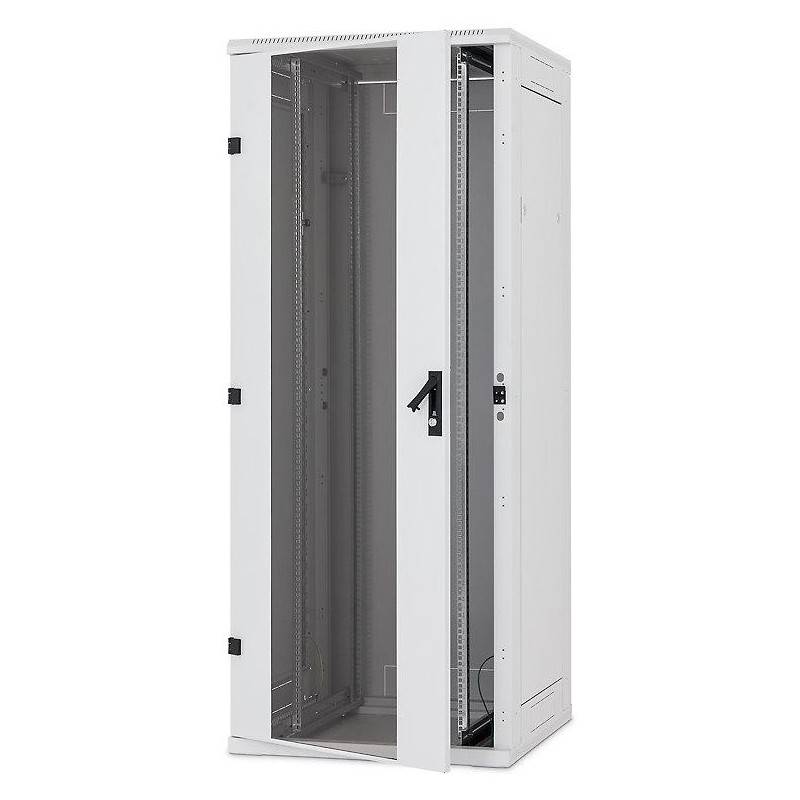

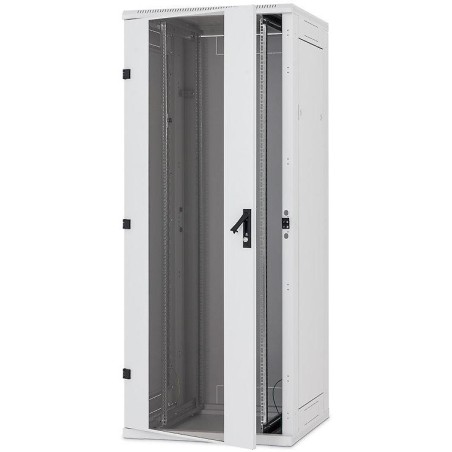

Illustratives Foto - Die oberen Verschlussstopfen entsprechen einem separaten Diagramm in der Galerie oder im Datenblatt.

Geschweißter Schrank mit abnehmbaren Seitenwänden und Rückwand. Schutzart IP20 und Tragkraft 1200 kg (1500 kg bei Verwendung von vertikalen Schienenverstärkungselementen). Glastür mit 4 mm Einscheiben-Sicherheitsglas.

•

• 19" Rackschrank mit IP20-Schutz.

• Der Schrank verfügt über 4 verschiebbare vertikale Schienen zur Installation von Geräten (6 Schienen für Schränke mit einer Tiefe von mehr als 800 mm).

• Schaltanlagenaufbau:

  - Stahlschweißrahmen mit abnehmbaren Abdeckplatten.

  - Einflügelige oder zweiflügelige Türen in Ganzmetall, perforiert (80 % und 86 % Durchlässigkeit) oder verglast mit 4 mm ESG-Sicherheitsglas.

  - Die Türen können sich an der Vorder- oder Rückseite des Schrankes befinden.

• Vorbereitung für die Montage von vertikalen Zurrplatten und Verteilerfeldern, einschließlich Montagehalterungen, in den Verteilerschrankrahmen.

• Vorbereitung zum einfachen Verbinden von Verteilern zu Baugruppen.

• Die Modelle A5 und A7 (am Ende des Rackcodes) verfügen über Kabeleingänge, die ebenfalls in den Pfosten mit ausbrechbaren Abdeckungen abgedeckt sind, um die Kabelführung zwischen den Racks zu erleichtern.

• Die maximal zulässige Belastung pro Tür beträgt 20 kg.

• Diese Schränke sind für die Installation von Daten- und Telekommunikationsgeräten und deren Verteilungssystemen konzipiert.

• Der Schrankrahmen und alle abnehmbaren Teile (Seiten- und Rückabdeckungen, Türen usw.) werden über Verbindungskabel verbunden, die während der gesamten Nutzungsdauer des Schranks fest angeschlossen und in den Anschlüssen eingesteckt sein müssen.

• Zum Anschluss des Erdungskabels befindet sich an der Unterseite der Schalttafel eine M8-Schraube.

• Im oberen und unteren Teil des Schranks befinden sich mit ausbrechbaren Abdeckkappen abgedeckte Kabeleinführungen.


GRUNDLEGENDE SPEZIFIKATIONEN

Höhe: 42U (1970mm)

Tiefe: 600 mm

Breite: 600 mm

Max. empfohlene Belastung: 1200 kg

Gewicht: 86,4 kg

Zubehör:

2x Schlüssel - abnehmbare Abdeckungen

2x Schlüssel - Haustür

16x M6 schwimmende Muttern

1x Staubschutzstöpsel

1x Saumkante 1m

4x Richtschraube/Fuß für Schalttafel

4x M10 Muttern
