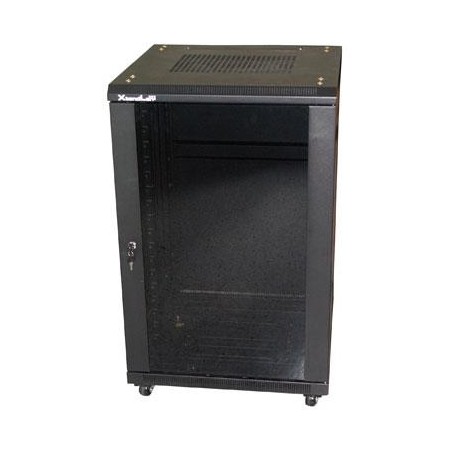

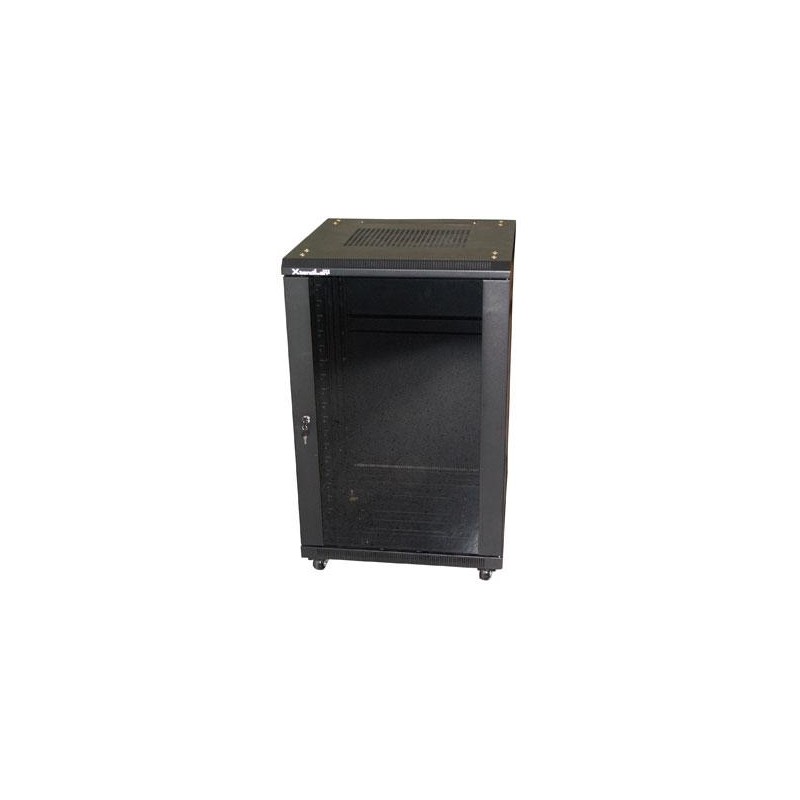

XtendLan ECO-22U-66-SCHWARZ-S
Verteilerschränke zur Installation von Daten- und Telekommunikationsgeräten
ECO-Serie
19" Rackschrank, zerlegbar und einfach zu montieren.
Die Schränke sind hervorragend verarbeitet. Sie bestehen aus Walzstahl, die tragenden Teile aus 2 mm starkem Stahl, die übrigen aus 1,2 mm starkem Stahl. Die solide Konstruktion ermöglicht eine statische Belastung von bis zu 800 kg.
Abschließbare Vorder- und Hintertüren, handabschließbare und optional abschließbare Seitenwände. Alle Teile sind leicht zu montieren.
Wird mit Füßen, Rollen und Montagesatz geliefert. Ein Sockel kann hinzugefügt werden. Rollen und Füße können gleichzeitig montiert werden, was eine stabile Installation gewährleistet, die bei Bedarf leicht verschoben werden kann.
Diese Schaltanlage wird zerlegt geliefert.
GRUNDLEGENDE SPEZIFIKATIONEN
Rackformat: 19"
Kapazität: 22U
Schutzart: IP20
Tragfähigkeit: 800 kg
Abmessungen: 600 x 600 x 1166 mm (Breite x Tiefe x Höhe)
Design:
Tür - Einscheiben-Sicherheitsglas, getönt, wahlweise links oder rechts
Rückseite - voll
Seitenabdeckung - voll
obere Abdeckung - perforiert
Bodenabdeckung - perforiert
Farbe: Schwarz
Andere Eigenschaften
- Der Verteilerschrank beinhaltet vier verschiebbare Vertikalschienen mit Lochung zur Befestigung der Einbaugeräte.
- Befestigungselemente (Käfigmuttern, Unterlegscheiben, M6-Schrauben) sind im Lieferumfang des Schranks enthalten
- alle Teile zur Montage leicht abnehmbar
- Nummerierte Positionen für eine einfache Montage
- An der Unterseite der Schalttafel befindet sich ein Erdungspunkt zum Anschluss des Erdungskabels.
- Im oberen und unteren Teil des Schranks befinden sich Kabeldurchführungen, die mit Blindstopfen abgedeckt sind.
- Im Deckel und Boden kann eine Belüftungseinheit eingebaut werden
- erfüllt die internationale Norm IEC 60297-2
Diagramm:
Zum Vergrößern anklicken...
Zubehör:
4x Rad, 4x Fuß, Steckschlüssel, 16x M6 Montageset (Kugelkopf für Steckschlüssel) zur Selbstmontage des Schrankes, 92x M6 Montageset zur Befestigung von Elementen (Kugelkopf für Kreuzschlitzschraubendreher).
Transportmaße im zerlegten Zustand:
1) Rahmen sind einzeln in Kartons verpackt: 62 x 13 x 110 cm
2) Vorder- und Hintertüren sind in einem Karton verpackt: 38 x 9 x 108 cm
3) Beide Seitenteile sind in einem Karton verpackt: 58 x 9 x 108 cm
4) Die obere und untere Abdeckung sind zusammen mit Zubehör in einem Karton verpackt: 68 x 17 x 68 cm
Es sind insgesamt 5 Boxen vorhanden.
Einfache Installation:
Dadurch, dass der Schrank zerlegt geliefert wird, lässt er sich auch an schwer zugängliche Orte sehr einfach transportieren. Der eigentliche Aufbau des Schrankes ist ohne besondere Kenntnisse oder Spezialwerkzeug in ca. 45 Minuten erledigt.
Das Gehäuse ist hervorragend verarbeitet,
prod/Rack/ECO18_front2_gray_small.jpg" alt="ECO18_front2_gray_small.jpg" />
Es verfügt über leicht abnehmbare Seitenwände und die Tür lässt sich um 225 Grad öffnen.
Kurzanleitung zur Montage (cz)
Bitte beachten Sie: Überprüfen Sie Ihre Sendung beim Empfang auf Beschädigungen oder Unvollständigkeit. Befolgen Sie die Anweisungen zum Empfang des Pakets , um eine ordnungsgemäße und zeitnahe Behebung eventueller Schäden an der Sendung zu gewährleisten.
