Triton 19' Rackschrank 47HE/600x600 Blechtür, grau

Triton RMA 19" 47HE 600 × 600

Geschweißte Schaltanlage mit Schutzart IP20, abnehmbaren Seitenwänden und Rückabdeckung und einer Tragkraft von 800 kg. Sie verfügt über eine Blechtür (links).

•

• Hohe strukturelle Festigkeit – RMA N1 verfügt über eine robuste Schweißkonstruktion. Hochwertige Verarbeitung und modernste Technologie sorgen für ein hervorragendes Erscheinungsbild des Gehäuses. Die Ständer haben eine neue Form, sind breiter und bestehen aus 1,3 mm starkem Material.

• Flexible Türöffnung – Das patentierte Scharniersystem ermöglicht einen Öffnungswinkel von 165°. Die Tür lässt sich leicht demontieren und auf die gegenüberliegende Seite umbauen. Die doppelflügeligen Türen sind mit Schnappscharnieren ausgestattet.

• Triton-Griffe - Individuelle Griffe für Rack-Einbauverteiler. Durch Austausch des Kunststoffmoduls (nicht im Lieferumfang enthalten) kann zusätzlich ein halbzylindrischer Schlosseinsatz eingebaut werden (optionales Zubehör).

• Verstellbare vertikale Schienen - 19-Zoll-Vertikalschienen können stufenlos an jede Tiefe des Racks angepasst werden. Dies erleichtert die Montage von Geräten und die Organisation von Anschlusskabeln.

• Abnehmbare Seitenwände und Rückwand - RMA N1 ist ein Schrank mit geschweißtem Rahmen, abnehmbaren Seitenwänden und Rückwand. Die Schlösser sind am Rahmen befestigt und standardmäßig mit einem einzigen Schlüssel ausgestattet.

• Türen für Lüftungsgeräte - Für diesen Schaltschranktyp besteht die Möglichkeit, spezielle Blechtüren mit Vorbereitung zur Montage von Lüftungsgeräten RAx-CH-X0x-X3 zu bestellen.

• Ausbrechbare Blindstopfen - Die Kabeleinführungen des Schranks sind mit ausbrechbaren Blindstopfen abgedeckt. Um Staubeintritt zu verhindern, können die Kabel in der Öffnung mit einem Blindstopfen mit Bürste verschlossen werden. Eine Einfassung schützt die Kabel vor Beschädigungen (beides im Schrankpaket enthalten).

• Öffnung für die Lüftungseinheit – Eine große, durch eine ausbrechbare Abdeckplatte abgedeckte Öffnung ermöglicht die schraubenlose Montage und Demontage der Tritón-Lüftungseinheit von der Schrankaußenseite aus.

• Rollen, Nivellierfüße, Standfuß - Der Schrank kann auf Nivellierfüße (im Lieferumfang enthalten) oder mithilfe einer optionalen Standfußausrüstung, Rollen oder Schwerlastrollen mit einem Verstärkungsrahmen gestellt werden.

• Schrankrückseite – An der Schrankrückwand befinden sich zwei Kabeleinführungen, die mit ausbrechbaren Abdeckkappen abgedeckt sind. Eine befindet sich oben und die andere unten an der Abdeckung. Weitere Kabeleinführungen befinden sich an der Decke und im Schrankboden.

• Perforierter Rahmen – RMA N1-Schränke verfügen über einen perforierten Rahmen, um den Zugang der Kühlluft zu den installierten Technologien zu gewährleisten. Die Kühlung kann durch den Einbau von Lüftungsgeräten unterstützt werden.

• Verbindungen - Alle trennbaren Teile sind entsprechend den Anforderungen der jeweiligen Norm miteinander verbunden.

• Flex-Frame - Das System ermöglicht den Einbau von Gleitschienen mit einer Breite von 800 mm im 19-, 21- und 23-Zoll-Raster. Eine weitere Möglichkeit besteht darin, den 19-Zoll-Abstand der vertikalen Schienen auf eine Seite zu verlegen und so auf der anderen Seite mehr Platz zu gewinnen.

• Mittleres Vertikalschienenpaar - Für Schränke mit einer Tiefe von mehr als 800 mm wird standardmäßig ein drittes Vertikalschienenpaar für den Technikeinbau mitgeliefert. Dank ihres offenen Profils schränken sie den Einbau tieferer Geräte nicht ein. Kürzere Geräte können mit verschiedenen Halterungen (optionales Zubehör) an der mittleren Vertikalschiene montiert werden.

• Breite Rahmenpfosten - Breite Rahmenpfosten sind für die zusätzliche Installation von Zubehör wie Verteilerfeldern oder vertikalen Befestigungsplatten konzipiert, die keinen 19-Zoll-Platz im Rack beanspruchen. Dank der durchdachten HalterungAuch in 600 mm breiten Schränken verhindern Verteilerfelder den Einsatz von Einschubservern nicht.

• Zubehör in den Pfosten - Die Pfosten sind an den Innenkanten über die gesamte Höhe mit Befestigungslöchern ausgestattet. Die Löcher befinden sich im Rastermaß der vertikalen Schienen und können zur Montage bestimmter Zubehörtypen verwendet werden.


Merkmale

•

• 19" Rackschrank mit IP20-Schutz

• Der Schrank verfügt über 4 verstellbare vertikale Schienen zur Installation von Geräten (6 Schienen für Schränke mit einer Tiefe von mehr als 800 mm).

• Schrankkonstruktion: geschweißter Stahlrahmen mit abnehmbaren Abdeckplatten, ein- oder zweiflügelige Türen in Ganzmetallausführung, perforiert (80 % und 86 % Durchlässigkeit) oder verglast mit 4 mm starkem Sicherheits-Einscheibensicherheitsglas, die sich an der Vorder- und Rückseite des Schranks befinden können, Vorbereitung zur Montage von vertikalen Zurrplatten und Verteilerfeldern einschließlich Montagehalterungen in den Schrankrahmen, Vorbereitung zur einfachen Verbindung von Schränken zu Baugruppen.

• Die maximal zulässige Belastung pro Tür beträgt 20 kg.

• Die Mindestdicke der Oberflächenbehandlung beträgt 65 µm.

• Diese Schränke sind für die Installation von Daten- und Telekommunikationsgeräten und deren Verteilungssystemen konzipiert.

• Der Schrankrahmen und alle abnehmbaren Teile (Seiten- und Rückabdeckungen, Türen usw.) werden über Verbindungskabel verbunden, die während der gesamten Nutzungsdauer des Schranks fest angeschlossen und in den Anschlüssen eingesteckt sein müssen.

• Die Haupterdungsschraube M8 befindet sich an der Unterseite der Schalttafel.

• Im oberen und unteren Teil des Schranks befinden sich mit ausbrechbaren Abdeckkappen abgedeckte Kabeleinführungen.

• Die maximal empfohlene statische Belastung des Schranks beträgt 800 kg bei Verwendung von Nivellierfüßen oder einem Sockel.

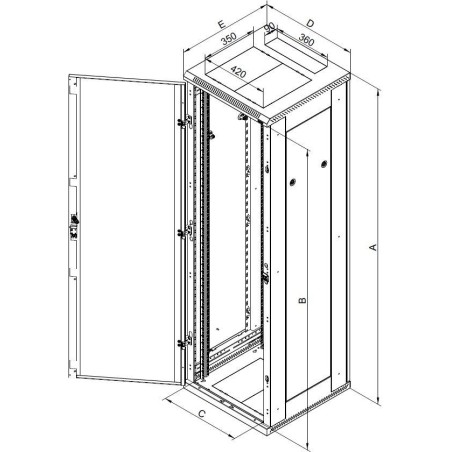

GRUNDLEGENDE SPEZIFIKATIONEN

Höhe: 47U (2194mm)

Tiefe: 600 mm

Breite: 600 mm

Max. empfohlene Belastung: 800 kg

Gewicht: 79,7 kg

Zubehör:

2× Schlüssel - abnehmbare Abdeckungen

2× Schlüssel - Haustür

16× M6 schwimmende Muttern

16× M6×12 Schraube

16× Kunststoffscheibe 6,4

1× Staubschutzstöpsel

1× Saumkante 1 m

4× Richtschraube/Fuß für die Schalttafel

4× M10 Muttern
