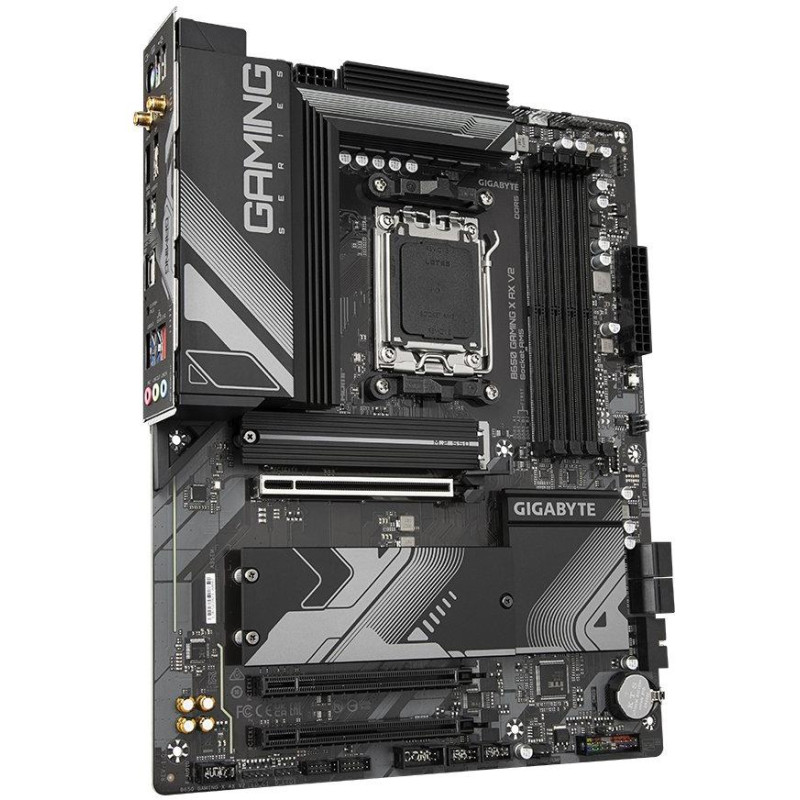

GIGABYTE B650 GAMING X AX V2
Das Mainboard verfügt über Grafikausgänge für Prozessoren mit integrierter Grafikeinheit. Da keine Grafikkarte im Lieferumfang enthalten ist, sind diese Ausgänge ohne einen entsprechenden Prozessor funktionslos.
CPU
Unterstützung für AMD Ryzen Prozessoren der Serien 7000, 8000 und 9000 (Sockel AM5)
Chipsatz
AMD B650
Erinnerung
4× DDR5-Speichersteckplätze, unterstützen bis zu 256 GB
Unterstützt DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MHz
Dual-Channel-Speicherarchitektur
Unterstützt Nicht-ECC, ungepuffert, 1Rx8/2Rx8/1Rx16
Unterstützung für AMD Extended Profiles for Overclocking (EXPO)
Unterstützung für Extreme Memory Profile (XMP)
Spielautomaten
AMD-CPU
1× PCIe 4.0 x16-Steckplatz
AMD Ryzen 7000 Prozessoren unterstützen den PCIe 4.0 x16 Modus
AMD Ryzen 8000 Prozessoren – Phoenix 1 unterstützt PCIe 4.0 x8-Modus
AMD Ryzen 8000 Serie – Phoenix 2 Prozessoren unterstützen PCIe 4.0 x4 Modus
AMD B650 Chipsatz
2× PCIe 3.0 x16-Steckplatz (unterstützt x1-Modus)
Grafik
1× HDMI-Anschluss, unterstützt eine maximale Auflösung von 4096 × 2160 bei 60 Hz
1× DisplayPort-Anschluss, unterstützt eine maximale Auflösung von 3840 × 2160 bei 144 Hz
Lagerung
AMD-CPU
2× M.2-Steckplatz, M-Key, für Geräte des Typs 251110/22110/2580/2280 (PCIe 4.0 x4/x2-Modus)
AMD B650 Chipsatz
1× M.2-Steckplatz, M-Key, für Geräte des Typs 25110/22110/2580/2280 (PCIe 4.0 x4/x2-Modus)
4× SATA 6Gb/s-Anschlüsse
RAID 0-, RAID 1- und RAID 10-Unterstützung für SATA-Laufwerke
RAID 0-, RAID 1- und RAID 10-Unterstützung für PCIe-Laufwerke
USB
AMD B650 Chipsatz
1× USB-C 3.2 Gen2×2-Anschluss über internen USB-Anschluss verfügbar
4× USB 3.2 Gen1 (USB 3.0) Anschlüsse (2 Anschlüsse auf der Rückseite, 2 Anschlüsse über internen USB-Anschluss verfügbar)
4 USB 2.0-Anschlüsse über interne USB-Anschlüsse verfügbar
AMD-CPU
1× USB 3.2-C Gen2-Anschluss auf der Rückseite
1× USB 3.2 Gen2 Typ A-Anschluss auf der Rückseite
1× USB 3.2 Gen1 (USB 3.0)-Anschluss auf der Rückseite
3 USB 2.0-Anschlüsse auf der Rückseite
Audio
Realtek Audio-Codec
2/4/5.1/7.1-Kanal-High-Definition-Audio
HIND
1× Realtek 2,5-Gigabit-LAN-Controller
WLAN/Bluetooth
Das Board wird mit einem der folgenden Wi-Fi-Module geliefert:
AMD Wi-Fi 6E RZ616 (MT7922A22M)
Wi-Fi 802.11a/b/g/n/ac/ax
Dualband (2,4 GHz, 5 GHz)
Bluetooth 5.2
Intel Wi-Fi 6E AX210
Wi-Fi 802.11a/b/g/n/ac/ax
Dreifachband (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.3
Realtek Wi-Fi 6E RTL8852CE
Wi-Fi 802.11a/b/g/n/ac/ax
Dreifachband (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.3
Interne Anschlüsse
1 × 24-poliger ATX-Hauptstromanschluss
1× 8-poliger ATX 12V-Stromanschluss
1× 4-poliger ATX 12V-Stromanschluss
1× CPU-Lüfteranschluss
1× CPU-Wasserkühlungslüfteranschluss
2× Systemlüfteranschluss
1× Systemlüfter-/Wasserkühlungspumpenanschluss
2× adressierbarer LED-Streifenanschluss
2× RGB-LED-Streifenanschluss
1× LED-StreifenverbinderCPU/RGB-LED-Streifen-Tuner
3× M.2-Steckplätze, M-Key
4× SATA 6Gb/s-Anschluss
1× Frontplattenanschluss
1× Audioanschluss an der Vorderseite
1× USB-C 3.2 Gen2×2-Anschluss
1× USB 3.2 Gen1 (USB 3.0)-Anschluss (unterstützt 2× USB 3.2 Gen1-Anschlüsse)
2x USB 2.0-Anschluss (unterstützt 4x USB 2.0-Port)
1× TPM-Anschluss (unterstützt nur GC-TPM2.0 SPI- und GC-TPM2.0 SPI 2.0-Module)
1× serieller Anschluss
1× Reset-Taste
1× Reset-Jumper
1× Clear-CMOS-Jumper
Anschlüsse auf der Rückseite
1× PS/2-Kombianschluss für Tastatur und Maus
2× Wi-Fi-Antennenanschluss
1× Q-Flash Plus-Taste
1× DisplayPort
1× HDMI
1× USB-C 3.2 Gen2
1× USB 3.2 Gen2 (USB 3.1 Gen2)
3× USB 3.2 Gen1 (USB 3.0)
2× USB 2.0
1× RJ-45
3× Audiobuchsen
Abmessungen
30,5 × 24,4 cm
ATX-Format
