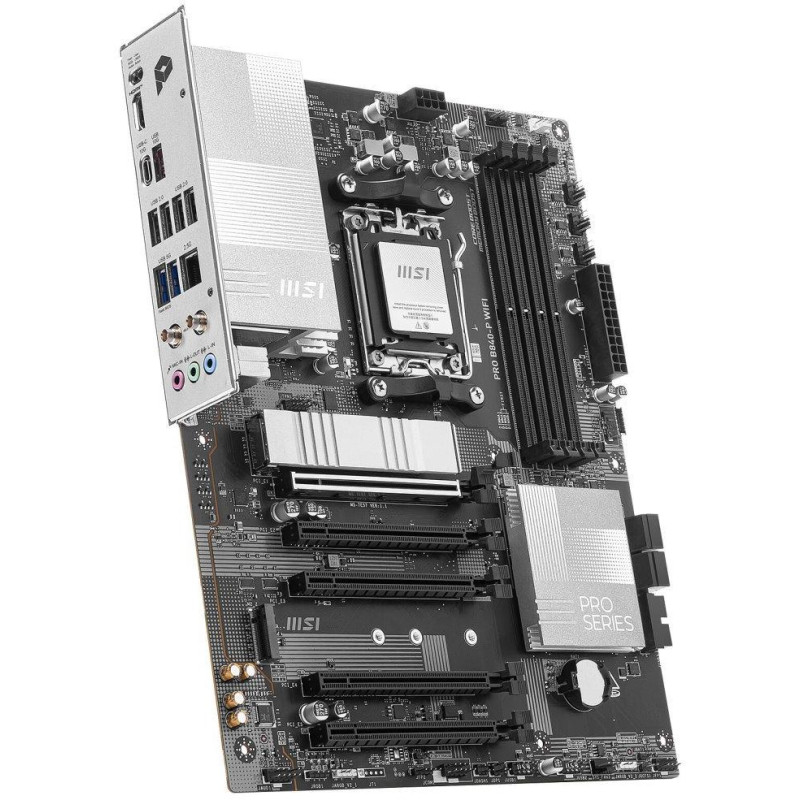

MSI PRO B840-P WIFI
Das Board verfügt über Grafikausgänge für den Einsatz mit Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den Einsatz eines entsprechenden Prozessors funktionslos.
CPU
Unterstützung für Prozessoren der Serien AMD Ryzen 7000, 8000 und 9000 (Sockel AM5)
Chipsatz
AMD B840
Erinnerung
4× DDR5-Speichersteckplätze, unterstützen bis zu 256 GB
Unterstützt DDR5 8000–5600 (OC) MT/s / 5600–4800 (JEDEC) MT/s
1DPC 1R max. Geschwindigkeit bis zu 8000+ MT/s
1DPC 2R max. Geschwindigkeit bis zu 6400+ MT/s
2DPC 1R max. Geschwindigkeit bis zu 6400+ MT/s
2DPC 2R max. Geschwindigkeit bis zu 4800+ MT/s
CUDIMM-Unterstützung im Clock Driver-Bypass-Modus
Dual-Channel-Speicherarchitektur
Unterstützt nicht-ECC, ungepufferten Speicher
AMD EXPO-Unterstützung
Spielautomaten
AMD-CPU
1× PCIe 4.0 x16-Steckplatz
Die Ryzen 9000/7000-Serie unterstützt PCIe 4.0 x16
Die Ryzen 8700/8600/8400-Serie unterstützt PCIe 4.0 x8
Die Ryzen 8500/8300-Serie unterstützt PCIe 4.0 x4
AMD B840-Chipsatz
3× PCIe 3.0 x16-Steckplatz (unterstützt x1-Modus)
1× PCIe 3.0 x16-Steckplatz (unterstützt x4-Modus)
Grafik
1× HDMI-Anschluss, unterstützt max. Auflösung 4K bei 60 Hz
Lagerung
AMD-CPU
1× M.2_1-Steckplatz, M Key, für Einheiten vom Typ 22110/2280/2260 (PCIe 4.0 x4-Modus)
1× M.2_2-Steckplatz*, M Key, für Geräte vom Typ 2280/2260 (PCIe 4.0 x4-Modus)
4× SATA 6Gb/s-Anschlüsse
RAID 0-, RAID 1- und RAID 10-Unterstützung für SATA-Laufwerke
*M2_2-Steckplatz
Die Ryzen 9000/7000-Serie unterstützt PCIe 4.0 x4
Die Ryzen 8700/8600/8400-Serie unterstützt PCIe 3.0 x4
Die Ryzen 8500/8300-Serie unterstützt PCIe 3.0 x2
USB
8× USB 2.0 (4 Ports auf der Rückseite, 4 Ports über interne USB-Anschlüsse verfügbar)
4× USB 3.0 (2 Ports auf der Rückseite, 2 Ports über internen USB-Anschluss verfügbar)
1× USB-C 3.0 verfügbar über internen USB-Anschluss
1× USB-C 3.1-Anschluss auf der Rückseite
1× USB 3.1-Anschluss auf der Rückseite
Audio
Realtek ALC897 Codec
7.1-Kanal-High-Definition-Audio
HIND
1× Realtek 8125D 2,5-Gigabit-LAN-Controller
WLAN/Bluetooth
AMD Wi-Fi 7
WLAN 802.11a/b/g/n/ac/ax/be
Dreifachband (2,4 GHz, 5 GHz, 6 GHz)
MU-MIMO TX/RX-Unterstützung
Bluetooth 5.4
Interne Anschlüsse
1× 24-poliger ATX-Hauptstromanschluss
1× 8-poliger ATX-12-V-Stromanschluss
1× 4-poliger CPU-Lüfteranschluss
1× 4-poliger Wasserkühlungslüfteranschluss
4× 4-Pin-Systemlüfteranschluss
2× Frontpanel-Anschluss
1× Gehäuseöffnungserkennungsanschluss
1× Frontpanel-Audioanschluss
1× serieller Anschluss
1× Tuning-Controller-Anschluss
2× 3-Pin-Anschluss A-RAINBOW V2 LED (ARGB Gen2)
1× 4-poliger RGB-LED-Anschluss
1× TPM-Modulanschluss (unterstützt TPM 2.0)
4× interner USB 2.0-Anschluss
2× interner USB 3.0-Anschluss
1× interner USB-C 3.0-Anschluss
4× SATA 6Gb/s-Anschluss
2× M.2-Steckplatz, M Key
Anschlüsse auf der Rückseite
1× Flash-BIOS-Taste
1× CMOS-Clear-Taste
1× HDMI
1× RJ-45
1× USB 3.2 Gen2 (USB 3.1)
1× USB-C 3.1
2× USB 3.2 Gen1 (USB 3.0)
4× USB 2.0
2× WLAN-Antennenanschluss
3× Audiobuchsen
Maße
304,8 x 243,84 mm
ATX-Format
