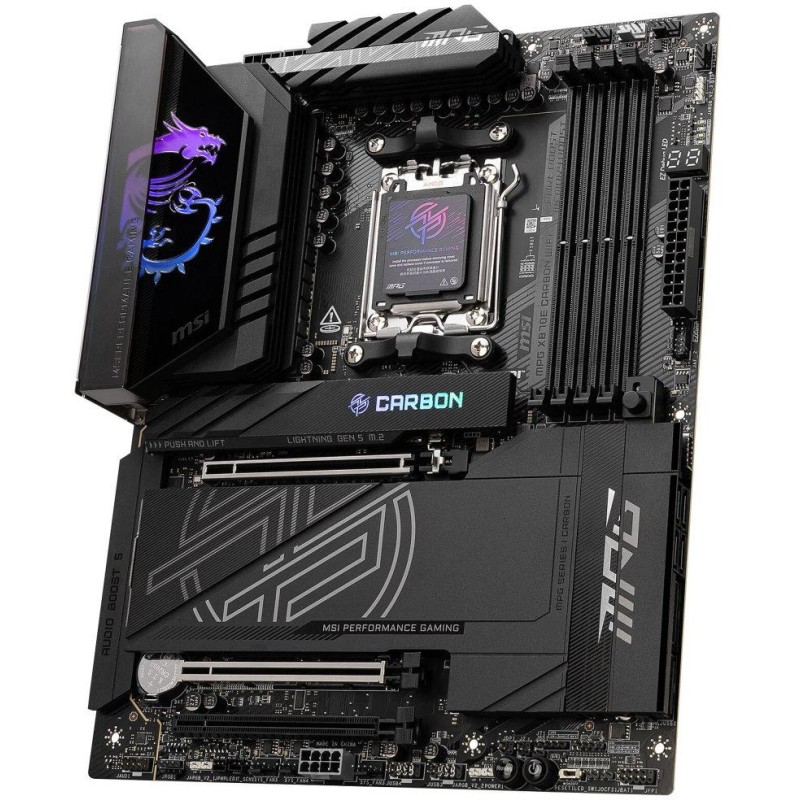

MSI MPG X870E CARBON WIFI
Das Board verfügt über Grafikausgänge für den Einsatz mit Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den Einsatz eines entsprechenden Prozessors funktionslos.
CPU
Unterstützung für Prozessoren der AMD Ryzen 7000/8000/9000-Serie (Sockel AM5)
Chipsatz
AMD X870E
Erinnerung
4× DDR5-Speichersteckplätze, unterstützen bis zu 256 GB
Unterstützt DDR5 8400+ (OC)/ 8200+ (OC)/ 8000+ (OC)/ 7800 (OC)/ 7600 (OC)/ 7400 (OC)/ 7200 (OC)/ 7000 (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (JEDEC)/ 5400 (JEDEC)/ 5200 (JEDEC)/ 5000 (JEDEC)/ 4800 (JEDEC) MT/s
AMD POR Speed- und JEDEC Speed-Unterstützung
Speicherübertaktung und AMD EXPO-Unterstützung
Dual-Channel-Speicherarchitektur
Unterstützt nicht-ECC, ungepufferten Speicher
CUDIMM-Unterstützung, nur Clock Driver-Bypass-Modus
Spielautomaten
AMD-CPU
1× PCIe 5.0 x16-Steckplatz
1× PCIe 5.0 x16-Steckplatz (unterstützt x4-Modus)
AMD X870E-Chipsatz
1× PCIe 4.0 x16-Steckplatz (unterstützt x4-Modus)
Grafik
1× HDMI-Anschluss, unterstützt max. Auflösung 8K bei 60 Hz (gemäß HDMI 2.1)
2× USB4 (USB-C)-Anschlüsse, unterstützen max. Auflösung 4K bei 60 Hz (gemäß DisplayPort 1.4 mit HBR3)
Lagerung
AMD-CPU
2× M.2-Steckplatz, M Key, für Geräte vom Typ 2260/2280 (PCIe 5.0 x4-Modus)
AMD X870E-Chipsatz
1× M.2-Steckplatz, M Key, für Geräte vom Typ 2280/22110 (PCIe 4.0 x4-Modus)
1× M.2-Steckplatz, M Key, für Einheiten vom Typ 2260/2280 (PCIe 4.0 x4-Modus)
4× SATA 6Gb/s-Anschlüsse
RAID 0-, RAID 1- und RAID 10-Unterstützung für SATA-Laufwerke
RAID 0-, RAID 1- und RAID 10-Unterstützung für M.2 NVMe-Laufwerke (RAID 10 ist nur mit CPUs der AMD Ryzen 9000/7000-Serie verfügbar)
USB
4× USB 2.0-Anschlüsse über internen USB-Anschluss verfügbar
4× USB 3.2 Gen1 (USB 3.0) über internen USB-Anschluss verfügbar
9x USB 3.2 Gen2 (USB 3.1) auf der Rückseite
2× USB-C 3.2 Gen2 (USB-C 3.1) auf der Rückseite
1× USB-C 3.2 Gen2×2 verfügbar über internen USB-Anschluss
2x USB4 (USB-C) auf der Rückseite
Audio
Realtek ALC4080 Codec
7.1-Kanal-Hochleistungsaudio
S/PDIF-Ausgangsunterstützung
HIND
1× Realtek RTL8126 5Gigabit LAN-Controller
1× Realtek RTL8125 2,5-Gigabit-LAN-Controller
WLAN/Bluetooth
WLAN 7
WLAN 802.11a/b/g/n/ac/ax/be
Dreifachband (2,4 GHz, 5 GHz, 6 GHz)
MU-MIMO TX/RX-Unterstützung
Bluetooth 5.4
Interne Anschlüsse
1× 24-poliger ATX-Hauptstromanschluss
2× 8-Pin-Stromanschluss
1× 8-poliger PCIe-Stromanschluss
1× 4-poliger CPU-Lüfteranschluss
1× 4-poliger Anschluss für Wasserkühlungspumpe
5× 4-Pin-Systemlüfteranschluss
1× EZ-Anschluss (JAF_2)
2× Frontpanel-Anschluss
1× Gehäuseöffnungserkennungsanschluss
1× Frontpanel-Audioanschluss
1× Thermosensor-Anschluss
3× adressierbarer V2 RGB LED-Streifenanschluss
1× RGB-LED-Anschluss
4× USB 2.0
4× USB 3.2 Gen1 (USB 3.0)
1× USB-C 3.2 Gen2×2
Anschlüsse auf der Rückseite
2× WLAN-Antennenanschluss
1× Flash-BIOS-Taste
1× Cl-TasteOhr-CMOS
1× Smart-Taste
2× RJ-45
2× Audiobuchsen
1× HDMI
2× USB4 (USB-C)
2x USB-C 3.2 Gen2 (USB-C 3.1)
9× USB 3.2 Gen2 (USB 3.1)
1× optischer S/PDIF-Ausgang
Maße
304,8 x 243,84 mm
ATX-Format
