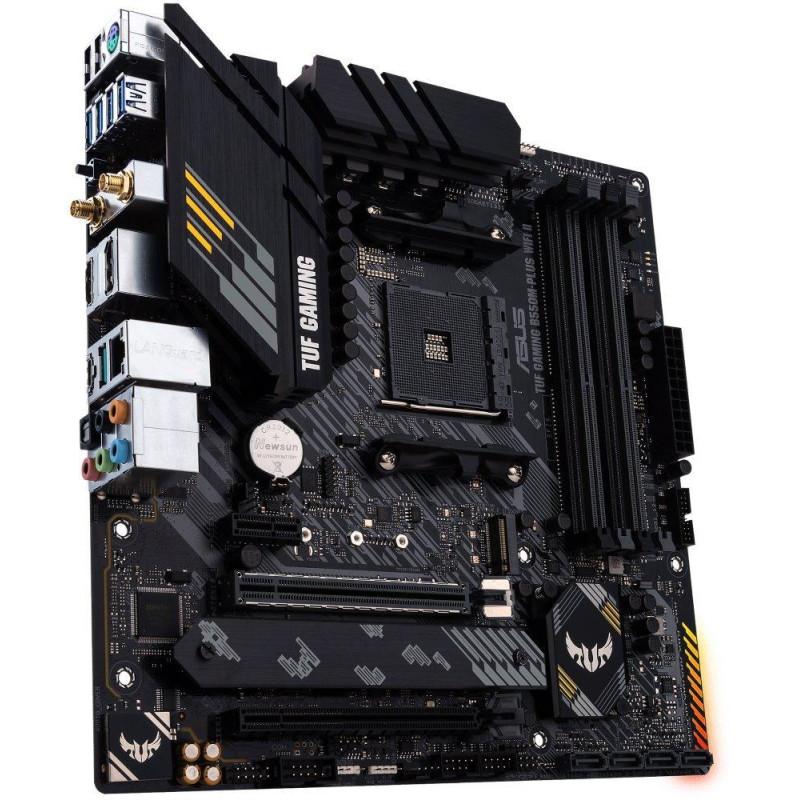

ASUS TUF GAMING B550M-PLUS WIFI II
Das Board verfügt über Grafikausgänge für den Einsatz mit Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den Einsatz eines entsprechenden Prozessors funktionslos.
CPU
Unterstützung für AMD Ryzen 3000/5000 und 4000/5000 G-Serie Prozessoren (AM4-Sockel)
Chipsatz
AMD B550
Erinnerung
4× DDR4-Speichersteckplätze, unterstützen bis zu 128 GB
Unterstützt DDR4 4866 (OC)/ 4800 (OC)/ 4600 (OC)/ 4466 (OC)/ 4400 (OC)/ 4333 (OC)/ 4266 (OC)/ 4200 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz
ECC- und Nicht-ECC-DIMM-Unterstützung (Unterstützung variiert je nach CPU), ungepuffert
Dual-Channel-Speicherarchitektur
Spielautomaten
AMD-CPU
1× PCIe 4.0 x16-Steckplatz
Die Ryzen 5000G/4000G CPU unterstützt PCIe 3.0
AMD B550-Chipsatz
1× PCIe 3.0 x16-Steckplatz (unterstützt x4-Modus)
1× PCIe 3.0 x1-Steckplatz
Grafik
Onboard-Grafikausgänge funktionieren nur bei Verwendung mit AMD Ryzen-Prozessoren mit integrierter Radeon Vega-Grafik
1× DisplayPort-Anschluss, unterstützt max. Auflösung 4K bei 60 Hz
1× HDMI-Anschluss, unterstützt max. Auflösung 4K bei 60 Hz
Lagerung
AMD-CPU
1× M.2-Steckplatz, M Key, für Geräte vom Typ 2242/2260/2280 (SATA- und PCIe 4.0 x4-Modus)
Ryzen 5000G/4000G CPU unterstützt SATA- und PCIe 3.0 x4-Modus
AMD B550-Chipsatz
1× M.2-Steckplatz, M Key, für Geräte vom Typ 2242/2260/2280/22110 (SATA- und PCIe 3.0 x4-Modus)
4× SATA 6Gb/s
RAID 0-, RAID 1- und RAID 10-Unterstützung
USB
1× USB 3.2 Gen2 (USB 3.1)-Anschluss auf der Rückseite
1× USB-C 3.2 Gen2-Anschluss auf der Rückseite
6× USB 3.2 Gen1 (USB 3.0)-Anschlüsse (4 Anschlüsse auf der Rückseite, 2 Anschlüsse über internen USB-Anschluss verfügbar)
6× USB 2.0-Anschlüsse (2 Anschlüsse auf der Rückseite, 4 Anschlüsse über interne USB-Anschlüsse verfügbar)
Audio
Realtek Audio Codec
7.1-Kanal-High-Definition-Audio
S/PDIF-Ausgangsunterstützung
HIND
1× Realtek 2,5-Gigabit-LAN-Controller
WLAN/Bluetooth
WLAN 6
WLAN 802.11a/b/g/n/ac/ax
Dualband (2,4 GHz, 5 GHz)
Bluetooth 5.2
Interne Anschlüsse
1× 24-poliger ATX-Hauptstromanschluss
1× 8-poliger ATX-12-V-Stromanschluss
1× 4-poliger CPU-Lüfteranschluss
1× 4-poliger optionaler CPU-Lüfteranschluss
2× 4-poliger Gehäuselüfteranschluss
1× adressierbarer LED-Streifenanschluss
2× Aura RGB-Anschluss
2× M.2-Steckplatz, M Key
4× SATA 6Gb/s-Anschluss
1× Frontpanel-Audioanschluss
1× Lautsprecheranschluss
1× serieller Anschluss
1× 14-1-Pin-SPI-TPM-Anschluss
1× 10-1-poliger Systemplatinenanschluss
1× USB 3.2 Gen1 (USB 3.0)-Anschluss (unterstützt 2× USB 3.2 Gen1-Anschlüsse)
2x USB 2.0-Anschluss (unterstützt 4x USB 2.0-Port)
1× Clear-CMOS-Anschluss
Anschlüsse auf der Rückseite
2× WLAN-Antennenanschluss
1× PS/2-Kombianschluss für Tastatur und Maus
1× BIOS-Flashback-Taste
1× DisplayPort
1× HDMI
1× USB-C 3.2 Gen2
1× USB 3.2 Gen2 (USB 3.1)
4× USB 3.2 Gen1 (USB 3.0)
2× USB 2.0
1× RJ-45
5× Audiobuchsen
1× optischer S/PDIF-Ausgang
Maße
24,4 × 24,4 cm
mATX-Format
