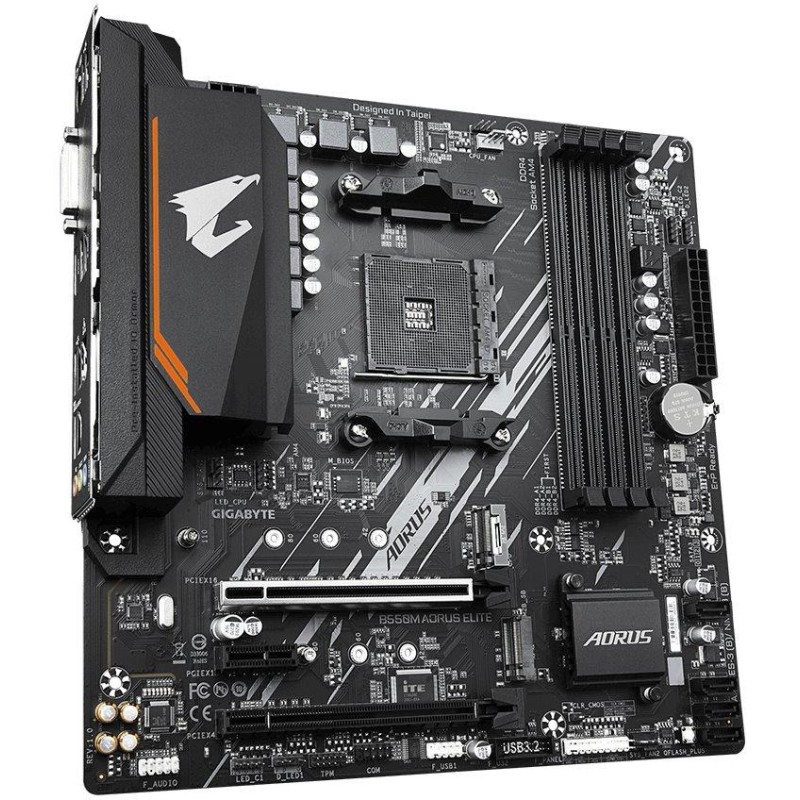

GIGABYTE B550M AORUS ELITE
Das Board verfügt über Grafikausgänge für Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den entsprechenden Prozessor funktionslos.
CPU
Unterstützung für AMD Ryzen-Prozessoren der 3. Generation (AM4-Sockel)
Chipsatz
AMD B550
Erinnerung
4 x DDR4-Speichersteckplätze, unterstützen bis zu 128 GB
Unterstützt DDR4 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
Ryzen 3. Generation CPU mit integrierter Grafik unterstützt DDR4 4733 (OC)/ 4600 (OC)/ 4400 (OC)/ 4000 (OC)/ 3600 (OC)/ 3333 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
Dual-Channel-Speicherarchitektur
Unterstützt Nicht-ECC-DIMM, ungepuffert, 1Rx8/2Rx8/1Rx16
ECC-DIMM-Unterstützung, ungepuffert, 1Rx8/2Rx8
Unterstützung für Extreme Memory Profile (XMP)
Grafik
Die On-Board-Grafikausgänge sind nur bei Verwendung mit AMD Ryzen-Prozessoren mit integrierter Radeon Vega-Grafik funktionsfähig.
1 x DVI-D-Anschluss, unterstützt max. Auflösung 1920 x 1200 bei 60 Hz
1 x HDMI-Anschluss, unterstützt max. Auflösung 4096 x 2160 bei 60 Hz
Spielautomaten
1 x PCIe 4.0 x16-Steckplatz
Ryzen 3. Generation CPU mit integrierter Grafik unterstützt PCIe 3.0
1 x PCIe 3.0 x16-Steckplatz (unterstützt x4-Modus)
1 x PCIe 3.0 x1-Steckplatz
Lagerung
AMD-CPU
1 x M.2-Steckplatz, M Key, für Laufwerke Typ 2242/2260/2280/22110 (SATA- und PCIe 4.0 x4/x2-Modus)
Ryzen-CPU der 3. Generation mit integrierter Grafik unterstützt SATA- und PCIe 3.0 x4/x2-Modus
AMD B550-Chipsatz
1 x M.2-Steckplatz, M Key, für Laufwerke Typ 2242/2260/2280 (SATA- und PCIe 3.0 x2-Modus)
4 x SATA 6 Gb/s
RAID 0-, RAID 1- und RAID 10-Unterstützung
USB
AMD B550-Chipsatz
2 x USB 3.2 Gen1 (USB 3.0)-Anschlüsse über internen USB-Anschluss verfügbar
6 x USB 2.0-Anschlüsse (4 Anschlüsse auf der Rückseite, 2 Anschlüsse über interne USB-Anschlüsse verfügbar)
AMD-CPU
4 x USB 3.2 Gen1 (USB 3.0)-Anschlüsse auf der Rückseite
Audio
Realtek ALC887 Codec
2/4/5.1/7.1-Kanal-High-Definition-Audio
HIND
1 x Realtek Gigabit LAN-Controller
Interne Anschlüsse
1 x 24-poliger ATX-Hauptstromanschluss
1 x 8-poliger ATX-12-V-Stromanschluss
2 x M.2-Steckplätze, M Key
4 x SATA 6Gb/s-Anschlüsse
1 x CPU-Lüfteranschluss
2 x Systemlüfteranschluss
1 x CPU-Kühler-LED-Streifen/RGB-LED-Streifen-Anschluss
2 x adressierbarer LED-Streifenanschluss
2 x RGB-LED-Streifenanschluss
1 x Frontpanel-Anschluss
1 x Frontpanel-Audioanschluss
1 x USB 3.2 Gen1 (USB 3.0)-Anschluss (unterstützt 2 x USB 3.2 Gen1-Port)
1 x USB 2.0-Anschluss (unterstützt 2 x USB 2.0-Port)
1 x TPM-Anschluss
1 x serieller Anschluss
1 x Q-Flash Plus-Taste
1 x CMOS-Lösch-Jumper
Anschlüsse auf der Rückseite
1 x PS/2-Kombianschluss für Tastatur und Maus
1 x HDMI
1 x DVI-D
4 x USB 3.2 Gen1 (USB 3.0)
4 x USB 2.0
1 x RJ-45
3 x Audiobuchsen
Maße
24,4 x 24,4 cm
Micro-ATX-Format
