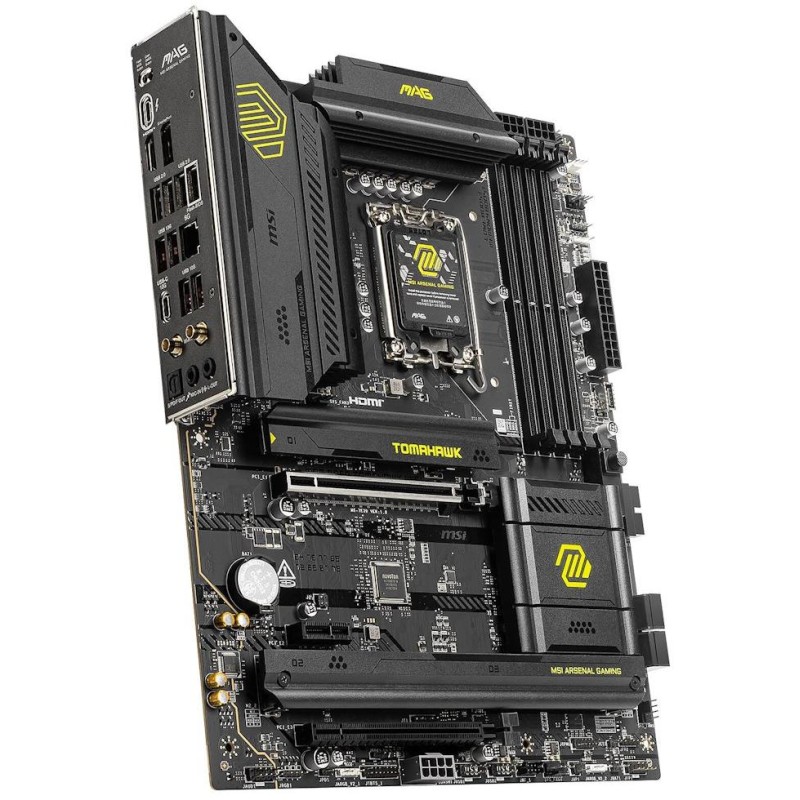

MSI MAG B860 TOMAHAWK WIFI
Das Board verfügt über Grafikausgänge für Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den entsprechenden Prozessor funktionslos.
CPU
Unterstützung für Prozessoren der Intel Core Ultra 2-Serie
LGA1851-Sockel
Chipsatz
Intel B860
Erinnerung
4× DDR5-Speichersteckplätze, unterstützen bis zu 256 GB
Unterstützt DDR5 9200–6400 (OC) MT/s / 6400–4800 (JEDEC) MT/s
1DPC 1R max. Geschwindigkeit bis zu 9200+ MT/s
1DPC 2R max. Geschwindigkeit bis zu 7200+ MT/s
2DPC 1R max. Geschwindigkeit bis zu 6400+ MT/s
2DPC 2R max. Geschwindigkeit bis zu 5600+ MT/s
Dual-Channel-Speicherarchitektur
Unterstützt nicht-ECC, ungepufferten Speicher
Unterstützung für Intel Extreme Memory Profile (XMP) 3.0
CUDIMM-Unterstützung
Spielautomaten
Intel-CPU
1× PCIe 5.0 x16-Steckplatz
Intel B860-Chipsatz
1× PCIe 4.0 x16-Steckplatz (unterstützt x4-Modus)
1× PCIe 4.0 x1-Steckplatz
Grafik
1× HDMI-Anschluss, unterstützt max. Auflösung 8K bei 60 Hz
1× DisplayPort, unterstützt max. Auflösung 4K bei 60 Hz
1× Thunderbolt 4-Anschluss, unterstützt max. Auflösung 4K bei 120 Hz oder 8K bei 60 Hz
Lagerung
Intel-CPU
1× M.2-Steckplatz, M Key, für Geräte vom Typ 2280/2260 (PCIe 5.0 x4-Modus)
Intel B860-Chipsatz
1× M.2-Steckplatz, M Key, für Geräte vom Typ 22110/2280/2260 (PCIe 4.0 x4-Modus)
1× M.2-Steckplatz, M Key, für Geräte vom Typ 2280/2260/2242 (PCIe 4.0 x4-Modus)
4× SATA 6Gb/s-Anschlüsse
RAID 0-, RAID 1-, RAID 5- und RAID 10-Unterstützung für SATA-Laufwerke
USB
1× Thunderbolt 4 auf der Rückseite
8× USB 2.0-Anschlüsse (4 Anschlüsse auf der Rückseite, 4 Anschlüsse über interne USB-Anschlüsse verfügbar)
2× USB 3.2 Gen1 (USB 3.0)-Anschlüsse über interne USB-Anschlüsse verfügbar
4× USB 3.2 Gen2 (USB 3.1)-Anschlüsse auf der Rückseite
2× USB-C 3.2 Gen2 (USB 3.1)-Anschlüsse (1 Anschluss auf der Rückseite, 1 Anschluss über internen USB-Anschluss verfügbar)
Audio
Realtek ALC897 Codec
7.1-Kanal-High-Definition-Audio
S/PDIF-Ausgangsunterstützung
HIND
1× Intel Killer E5000 5GbE LAN-Controller
WLAN/Bluetooth
Intel Killer BE1750x Wi-Fi 7
WLAN 802.11a/b/g/n/ac/ax/be
Dreifachband (2,4 GHz, 5 GHz, 6 GHz)
MU-MIMO TX/RX-Unterstützung
Datenübertragungsgeschwindigkeit bis zu 5,8 Gbit/s
Bluetooth 5.4
Interne Anschlüsse
1× 24-poliger ATX-Hauptstromanschluss
2× 8-poliger +12V-Stromanschluss
1× 8-poliger PCIe-Stromanschluss
1× 4-poliger CPU-Lüfteranschluss
1× 4-poliger Anschluss für Wasserkühlungspumpe/Systemlüfter
5× 4-Pin-Systemlüfteranschluss
2× Frontpanel-Anschluss
1× Gehäuseöffnungserkennungsanschluss
1× Frontpanel-Audioanschluss
1× Tuning-Controller-Anschluss (JDASH)
3× adressierbarer V2 RGB-LED-Streifenanschluss
2× RGB-LED-Anschluss
1× TPM-Modulanschluss (unterstützt TPM 2.0)
2x USB 2.0-Anschluss (unterstützt 4x USB 2.0-Port)
1× USB 3.2 Gen1 (USB 3.0)-Anschluss (unterstützt 2× USB 3.2 Gen1-Anschlüsse)
1× interner USB-C 3.1-Anschluss
Anschlüsse auf der Rückseite
1× HDMI
1× DisplayPort
/> 1× Thunderbolt 4
1× CMOS-Clear-Taste
1× BIOS-Flash-Taste
4× USB 3.2 Gen2 (USB 3.1)
1× USB-C 3.2 Gen2
4× USB 2.0
1× RJ-45
2× WLAN-Antennenanschluss
1× optischer S/PDIF-Ausgang
2× Audiobuchsen
Maße
304,8 x 243,84 mm
ATX-Format
