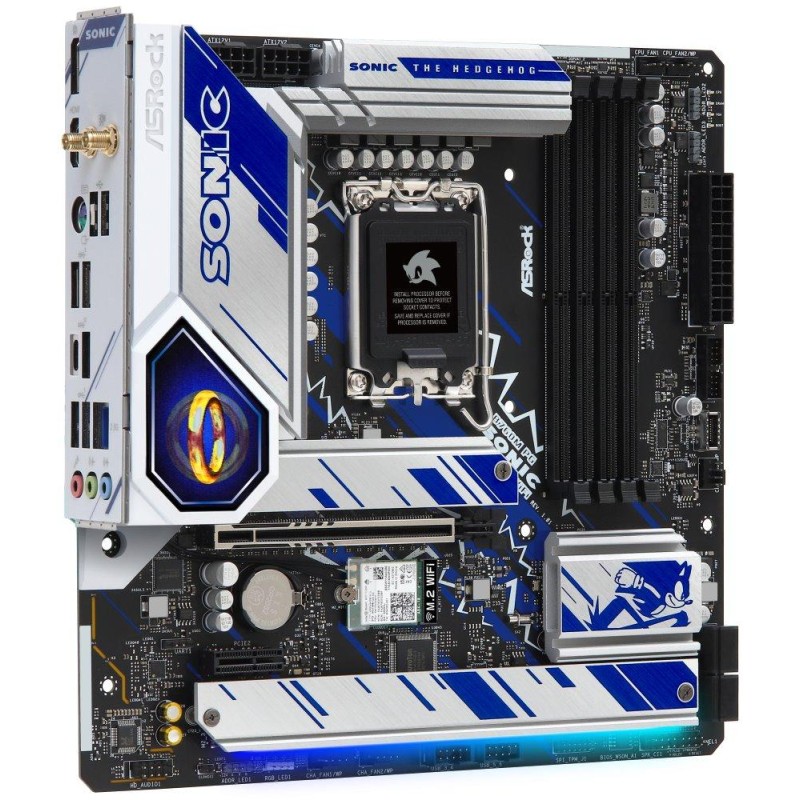

ASRock B760M PG SONIC WIFI
Das Board verfügt über Grafikausgänge für Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den entsprechenden Prozessor funktionslos.
CPU
Unterstützung für Intel Core-/Pentium-/Celeron-Prozessoren der 12. und 13. Generation (LGA1700-Sockel)
Chipsatz
Intel B760
Erinnerung
4x DDR5-Speichersteckplätze, unterstützen bis zu 192 GB
DDR5-Unterstützung bis zu 7200+ (OC) MHz
Dual-Channel-Speicherarchitektur
Unterstützt nicht-ECC, ungepufferten Speicher
Unterstützung für Intel Extreme Memory Profile (XMP) 3.0
Spielautomaten
Intel-CPU
1x PCIe 5.0 x16-Steckplatz
Intel B760-Chipsatz
1x PCIe 4.0 x1-Steckplatz
Grafik
1x HDMI-Anschluss, unterstützt max. Auflösung 4K bei 60 Hz
1x DisplayPort-Anschluss, unterstützt max. Auflösung 8K bei 60 Hz, 5K bei 120 Hz
1x eDP-Anschluss, unterstützt max. Full HD-Auflösung bei 60 Hz
Lagerung
Intel-CPU
1x Hyper M.2-Steckplatz, M Key, für Einheiten vom Typ 2260/2280 (PCIe 4.0 x4-Modus)
Intel B760-Chipsatz
2x Hyper M.2-Steckplatz, M Key, für Einheiten vom Typ 2260/2280 (PCIe 4.0 x4-Modus)
4x SATA 6Gb/s-Anschlüsse
RAID 0-, RAID 1-, RAID 5- und RAID 10-Unterstützung für SATA-Laufwerke
Unterstützung für Intel Volume Management Device (VMD)
USB
2x USB 3.2 Gen2 Typ-C-Anschlüsse (1 Anschluss auf der Rückseite, 1 Anschluss über internen USB-Anschluss verfügbar)
1x USB 3.2 Gen2 Typ A Anschluss auf der Rückseite
6x USB 3.2 Gen1 (USB 3.0)-Anschlüsse (4 Anschlüsse auf der Rückseite, 2 Anschlüsse über internen USB-Anschluss verfügbar)
6x USB 2.0-Anschlüsse (2 Anschlüsse auf der Rückseite, 4 Anschlüsse über interne USB-Anschlüsse verfügbar)
Audio
Realtek ALC897 Codec
7.1-Kanal-High-Definition-Audio
HIND
1x Dragon RTL8125BG 2,5-Gigabit-LAN-Controller
WLAN/Bluetooth
WLAN 802.11a/b/g/n/ac/ax
Dualband (2,4 GHz, 5 GHz, 6 GHz)
MU-MIMO-Unterstützung
Bluetooth
Interne Anschlüsse
1x 24-poliger ATX-Hauptstromanschluss
2x 8-poliger 12-V-Stromanschluss
1x 4-poliger CPU-Lüfteranschluss
1x 4-poliger CPU-Lüfter-/Wasserkühlungspumpen-Lüfteranschluss
3x 4-poliger Gehäuselüfter-/Wasserkühlungspumpen-Lüfteranschluss
3x adressierbarer LED-Streifenanschluss
1x RGB-LED-Streifenanschluss
3x M.2-Steckplätze, M Key
4x SATA 6 Gb/s-Anschluss
2x USB 2.0-Anschluss (unterstützt 4x USB 2.0-Port)
1x USB 3.2 Gen1 (USB 3.0)-Anschluss (unterstützt 2x USB 3.2 Gen1-Port)
1x USB 3.2 Gen2 Typ-C Frontpanel-Anschluss
1x eDP-Anschluss
1x SPI-TPM-Anschluss
1x Lautsprecheranschluss und Gehäuseöffnungserkennung
1x Frontpanel-Audioanschluss
Anschlüsse auf der Rückseite
2x WLAN-Antennenanschluss
1x PS/2-Kombianschluss für Tastatur und Maus
1 x HDMI
1 x DisplayPort
1x USB 3.2 Gen2 Typ-C
1x USB 3.2 Gen2 Typ A
4x USB 3.2 Gen1 (USB 3.0)
2x USB 2.0
1x RJ-45
3x Audiobuchsen
Maße
24,4 x 24,4 cm
Micro-ATX-Format
