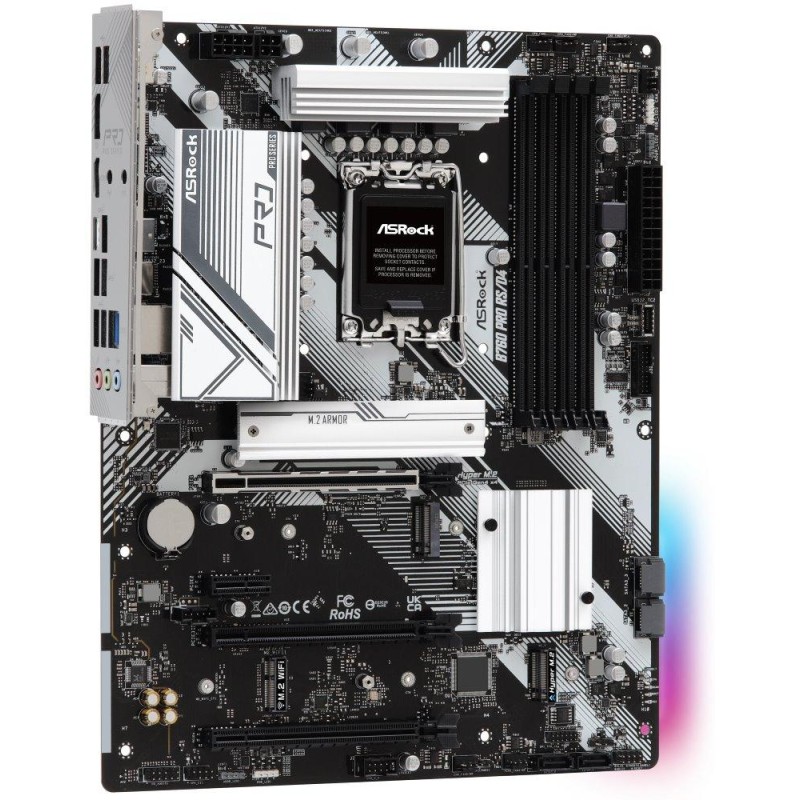

ASRock B760 PRO RS/D4
Das Board verfügt über Grafikausgänge für Prozessoren mit integriertem Grafikkern. Da das Mainboard keine Grafikkarte enthält, sind diese Ausgänge ohne den entsprechenden Prozessor funktionslos.
CPU
Unterstützung für Intel Core-/Pentium-/Celeron-Prozessoren der 12. und 13. Generation (LGA1700-Sockel)
Chipsatz
Intel B760
Erinnerung
4× DDR4-Speichersteckplätze, unterstützen bis zu 128 GB
Unterstützt DDR4 bis zu 5333+ (OC) MHz
Dual-Channel-Speicherarchitektur
Unterstützt nicht-ECC, ungepufferten Speicher
ECC-Unterstützung, kein Puffern (Nicht-ECC-Modus)
Unterstützung für Intel Extreme Memory Profile (XMP) 2.0
Spielautomaten
Intel-CPU
1× PCIe 4.0 x16-Steckplatz
Intel B760-Chipsatz
1× PCIe 4.0 x16-Steckplatz (unterstützt x4-Modus)
1× PCIe 3.0 x16-Steckplatz (unterstützt x1-Modus)
1× PCIe 3.0 x1-Steckplatz
Grafik
1× HDMI-Anschluss, unterstützt max. Auflösung 4K bei 60 Hz
1× DisplayPort-Anschluss, unterstützt max. Auflösung 8K bei 60 Hz, 5K bei 120 Hz
Mehrere GPUs
Unterstützung der AMD CrossFire-Technologie
Lagerung
Intel-CPU
1× Hyper M.2-Steckplatz, M Key, für Einheiten des Typs 2260/2280 (PCIe 4.0 x4-Modus)
Intel B760-Chipsatz
1× M.2-Steckplatz, M Key, für Geräte vom Typ 2260/2280 (PCIe 4.0 x2-Modus)
1× Hyper M.2-Steckplatz, M Key, für Einheiten des Typs 2260/2280 (PCIe 4.0 x4-Modus)
4× SATA 6Gb/s-Anschlüsse
RAID 0-, RAID 1-, RAID 5- und RAID 10-Unterstützung für SATA-Laufwerke
Unterstützung für Intel Volume Management Device (VMD)
USB
1× USB-C 3.2 Gen2-Anschluss über internen USB-Anschluss verfügbar
1× USB-C 3.2 Gen1 (USB 3.0)-Anschluss auf der Rückseite
7× USB 3.2 Gen1 (USB 3.0)-Anschlüsse (5 Anschlüsse auf der Rückseite, 2 Anschlüsse über internen USB-Anschluss verfügbar)
4× USB 2.0-Anschlüsse (2 Anschlüsse auf der Rückseite, 2 Anschlüsse über interne USB-Anschlüsse verfügbar)
Audio
Realtek ALC897 Codec
7.1-Kanal-High-Definition-Audio
HIND
1× Dragon RTL8125BG 2,5-Gigabit-LAN-Controller
Interne Anschlüsse
1× 24-poliger ATX-Hauptstromanschluss
1× 8-poliger 12-V-Stromanschluss
1× 4-poliger 12-V-Stromanschluss
1× 4-poliger CPU-Lüfteranschluss
1× 4-poliger CPU-Lüfter-/Wasserkühlungspumpen-Lüfteranschluss
5× 4-poliger Gehäuselüfter-/Wasserkühlungspumpen-Lüfteranschluss
2× adressierbarer LED-Streifenanschluss
2× RGB-LED-Streifenanschluss
3× M.2-Steckplätze, M Key
1× M.2-Steckplatz, E-Key für WLAN-Modul (nicht im Lieferumfang enthalten)
4× SATA 6Gb/s-Anschluss
1× USB 2.0-Anschluss (unterstützt 2× USB 2.0-Port)
1× USB 3.2 Gen1 (USB 3.0)-Anschluss (unterstützt 2× USB 3.2 Gen1-Anschlüsse)
1× USB-C 3.2 Gen2 Frontpanel-Anschluss
1× SPI-TPM-Anschluss
1× Lautsprecheranschluss und Einbruchserkennung
1× Frontpanel-Audioanschluss
1× 5-poliger Thunderbolt-AIC-Anschluss (unterstützt ASRock Thunderbolt 4 AIC-Karte)
Anschlüsse auf der Rückseite
1× HDMI
1× DisplayPort
1× USB-C 3.2 Gen1 (USB 3.0)
5× USB 3.2 Gen1 (USB 3.0)
2× USB 2.0
1× RJ-45
3× Audiobuchsen
Maße
30,5 × 24,4 cm
ATX-Format
